Für die USA (Geltungsbereich von OSHA und ANSI) gelten u.a. folgende Regelungen:
a) Gesetze: Code of Federal regulations, Ziffer 29 (CFR29) Teil 1910.217
b) Normen: ANSI B11.19
HINWEIS
Weitere Informationen finden Sie in der Norm ISO 13855 und im Leitfaden Sichere
Maschinen.
HINWEIS
SICK bietet in vielen Ländern die Messung der Nachlaufzeit als Dienstleistung an.
1
2
3
4

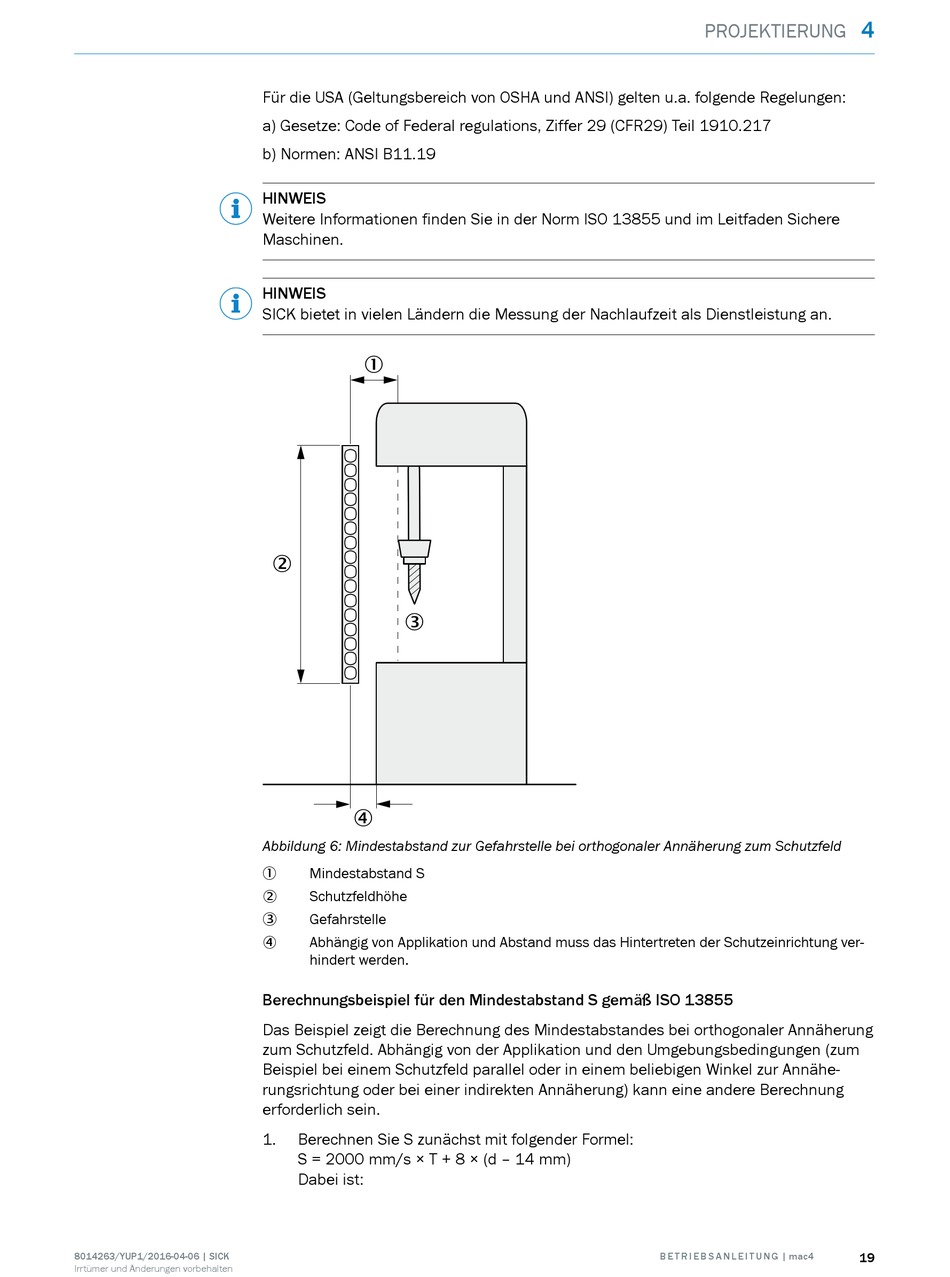

Abbildung 6: Mindestabstand zur Gefahrstelle bei orthogonaler Annäherung zum Schutzfeld
Mindestabstand S
1
Schutzfeldhöhe
2
Gefahrstelle
3
Abhängig von Applikation und Abstand muss das Hintertreten der Schutzeinrichtung ver‐
4
hindert werden.
Berechnungsbeispiel für den Mindestabstand S gemäß ISO 13855
Das Beispiel zeigt die Berechnung des Mindestabstandes bei orthogonaler Annäherung
zum Schutzfeld. Abhängig von der Applikation und den Umgebungsbedingungen (zum
Beispiel bei einem Schutzfeld parallel oder in einem beliebigen Winkel zur Annähe‐
rungsrichtung oder bei einer indirekten Annäherung) kann eine andere Berechnung
erforderlich sein.
1. Berechnen Sie S zunächst mit folgender Formel:
S = 2000 mm/s × T + 8 × (d – 14 mm)
Dabei ist:
