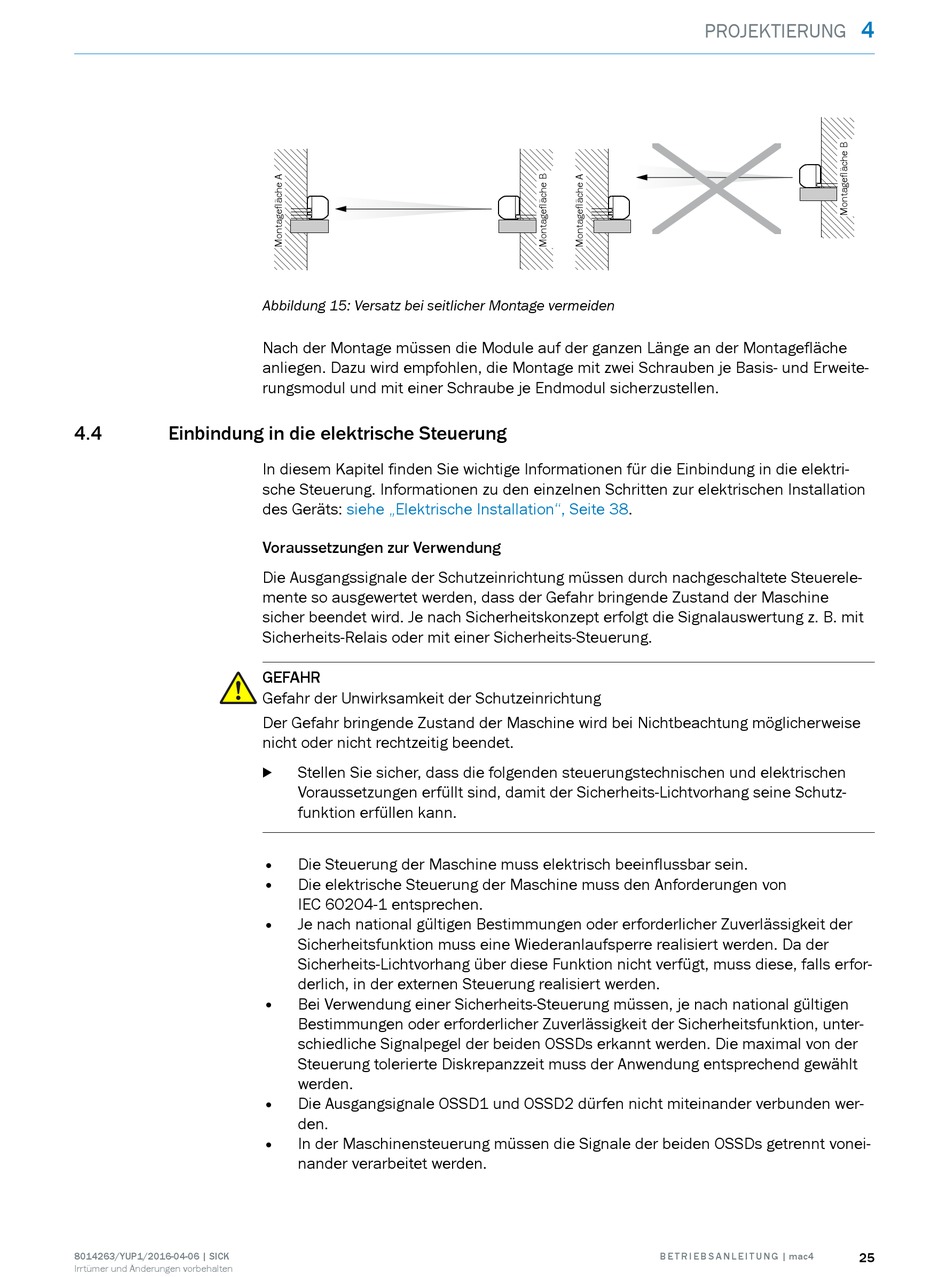

Einbindung In Die Elektrische Steuerung - Sick Mac4 Betriebsanleitung

4.4

Einbindung in die elektrische Steuerung

8014263/YUP1/2016-04-06 | SICK
Irrtümer und Änderungen vorbehalten
Abbildung 15: Versatz bei seitlicher Montage vermeiden
Nach der Montage müssen die Module auf der ganzen Länge an der Montagefläche
anliegen. Dazu wird empfohlen, die Montage mit zwei Schrauben je Basis- und Erweite‐
rungsmodul und mit einer Schraube je Endmodul sicherzustellen.
In diesem Kapitel finden Sie wichtige Informationen für die Einbindung in die elektri‐
sche Steuerung. Informationen zu den einzelnen Schritten zur elektrischen Installation
des Geräts: siehe „Elektrische Installation", Seite
Voraussetzungen zur Verwendung
Die Ausgangssignale der Schutzeinrichtung müssen durch nachgeschaltete Steuerele‐
mente so ausgewertet werden, dass der Gefahr bringende Zustand der Maschine
sicher beendet wird. Je nach Sicherheitskonzept erfolgt die Signalauswertung z. B. mit
Sicherheits-Relais oder mit einer Sicherheits-Steuerung.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Stellen Sie sicher, dass die folgenden steuerungstechnischen und elektrischen
b
Voraussetzungen erfüllt sind, damit der Sicherheits-Lichtvorhang seine Schutz‐
funktion erfüllen kann.
• Die Steuerung der Maschine muss elektrisch beeinflussbar sein.
• Die elektrische Steuerung der Maschine muss den Anforderungen von
IEC 60204-1 entsprechen.
• Je nach national gültigen Bestimmungen oder erforderlicher Zuverlässigkeit der
Sicherheitsfunktion muss eine Wiederanlaufsperre realisiert werden. Da der
Sicherheits-Lichtvorhang über diese Funktion nicht verfügt, muss diese, falls erfor‐
derlich, in der externen Steuerung realisiert werden.
•
Bei Verwendung einer Sicherheits-Steuerung müssen, je nach national gültigen
Bestimmungen oder erforderlicher Zuverlässigkeit der Sicherheitsfunktion, unter‐
schiedliche Signalpegel der beiden OSSDs erkannt werden. Die maximal von der
Steuerung tolerierte Diskrepanzzeit muss der Anwendung entsprechend gewählt
werden.
• Die Ausgangsignale OSSD1 und OSSD2 dürfen nicht miteinander verbunden wer‐
den.
• In der Maschinensteuerung müssen die Signale der beiden OSSDs getrennt vonei‐
nander verarbeitet werden.
PROJEKTIERUNG
38.
B E T R I E B S A N L E I T U N G | mac4
4
25
