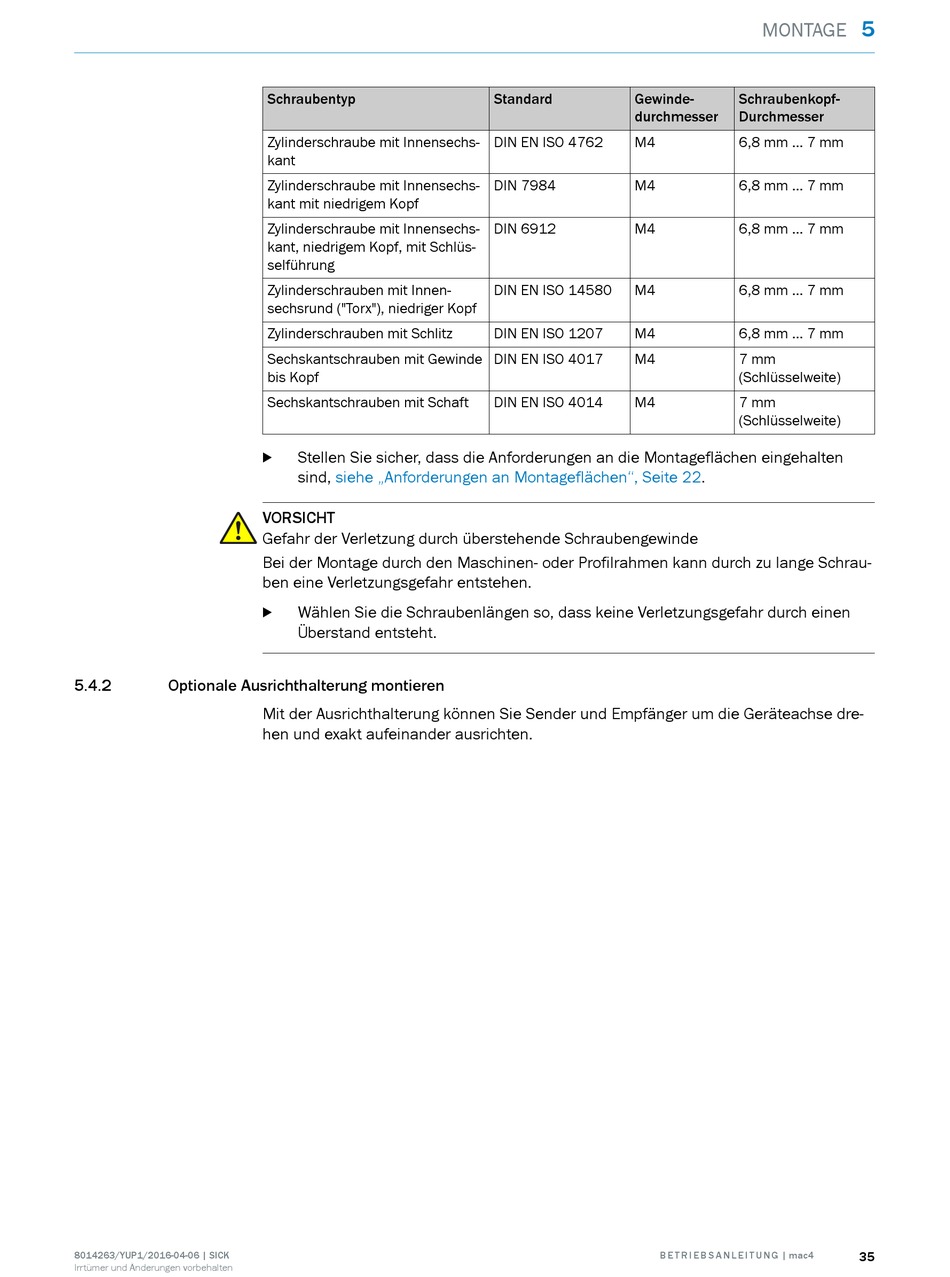

5.4.2

Optionale Ausrichthalterung montieren

8014263/YUP1/2016-04-06 | SICK
Irrtümer und Änderungen vorbehalten
Schraubentyp
Zylinderschraube mit Innensechs‐
kant
Zylinderschraube mit Innensechs‐
kant mit niedrigem Kopf
Zylinderschraube mit Innensechs‐
kant, niedrigem Kopf, mit Schlüs‐
selführung
Zylinderschrauben mit Innen‐
sechsrund ("Torx"), niedriger Kopf
Zylinderschrauben mit Schlitz
Sechskantschrauben mit Gewinde
bis Kopf
Sechskantschrauben mit Schaft
Stellen Sie sicher, dass die Anforderungen an die Montageflächen eingehalten
b
sind, siehe „Anforderungen an Montageflächen", Seite
VORSICHT
Gefahr der Verletzung durch überstehende Schraubengewinde
Bei der Montage durch den Maschinen- oder Profilrahmen kann durch zu lange Schrau‐
ben eine Verletzungsgefahr entstehen.
Wählen Sie die Schraubenlängen so, dass keine Verletzungsgefahr durch einen
b
Überstand entsteht.
Mit der Ausrichthalterung können Sie Sender und Empfänger um die Geräteachse dre‐
hen und exakt aufeinander ausrichten.
Standard Gewinde‐
durchmesser
DIN EN ISO 4762 M4
DIN 7984 M4
DIN 6912 M4
DIN EN ISO 14580 M4
DIN EN ISO 1207 M4
DIN EN ISO 4017 M4
DIN EN ISO 4014 M4
