SICK mac4 Betriebsanleitung Seite 46

8
BEDIENUNG
46 B E T R I E B S A N L E I T U N G | mac4

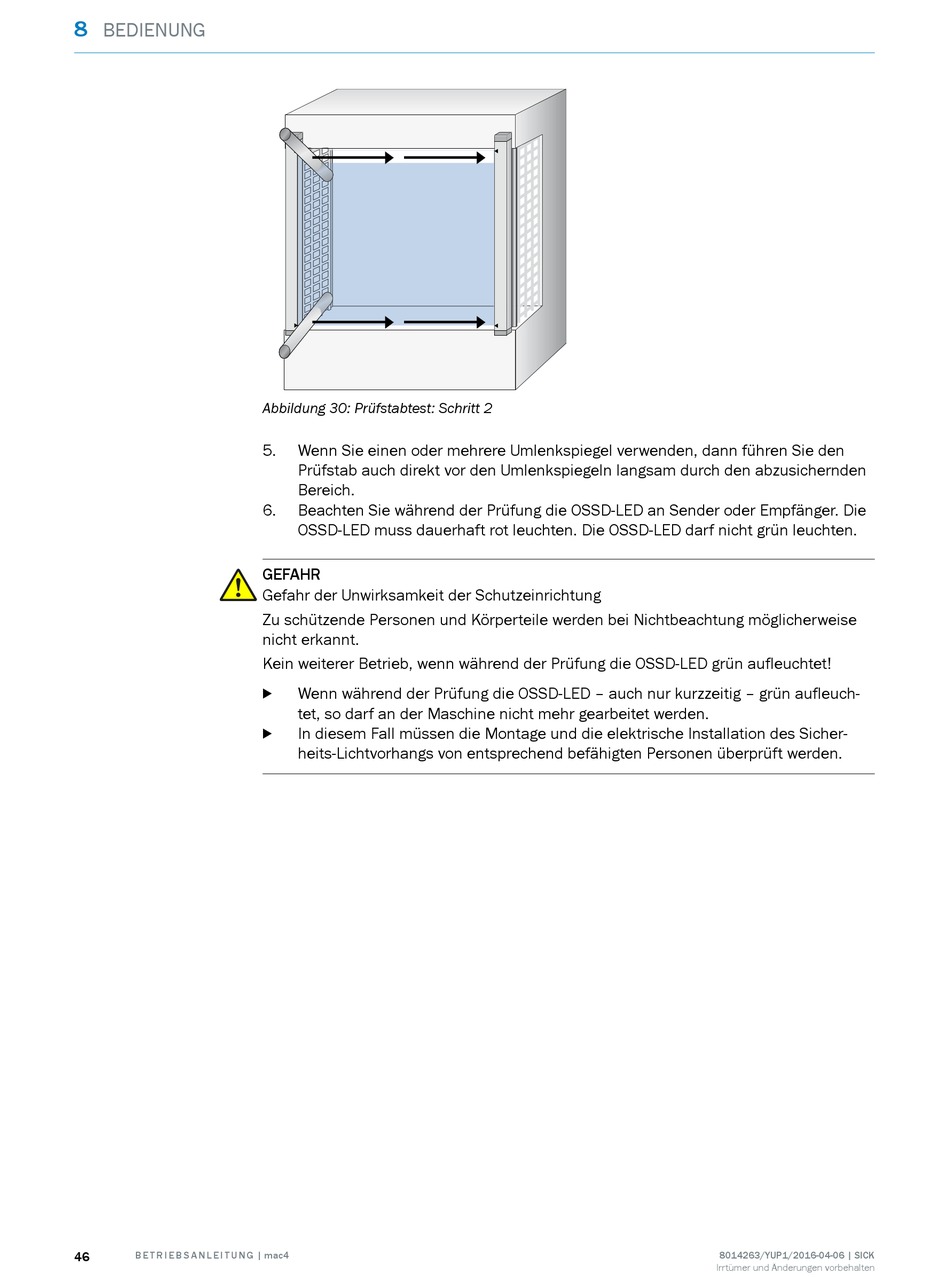

Abbildung 30: Prüfstabtest: Schritt 2
5. Wenn Sie einen oder mehrere Umlenkspiegel verwenden, dann führen Sie den
Prüfstab auch direkt vor den Umlenkspiegeln langsam durch den abzusichernden
Bereich.
6. Beachten Sie während der Prüfung die OSSD-LED an Sender oder Empfänger. Die
OSSD-LED muss dauerhaft rot leuchten. Die OSSD-LED darf nicht grün leuchten.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Kein weiterer Betrieb, wenn während der Prüfung die OSSD-LED grün aufleuchtet!
Wenn während der Prüfung die OSSD-LED – auch nur kurzzeitig – grün aufleuch‐
b
tet, so darf an der Maschine nicht mehr gearbeitet werden.
In diesem Fall müssen die Montage und die elektrische Installation des Sicher‐
b
heits-Lichtvorhangs von entsprechend befähigten Personen überprüft werden.
8014263/YUP1/2016-04-06 | SICK
Irrtümer und Änderungen vorbehalten
