PROJEKTIERUNG
18 B E T R I E B S A N L E I T U N G | mac4
Lage des Schutzfeldes im Bezug zum Gehäuse
Die optische Achse (Lage des Schutzfeldes) befindet sich nicht in der Gehäusemitte,
sondern ist um 7 mm zum Gehäuserand hin versetzt.

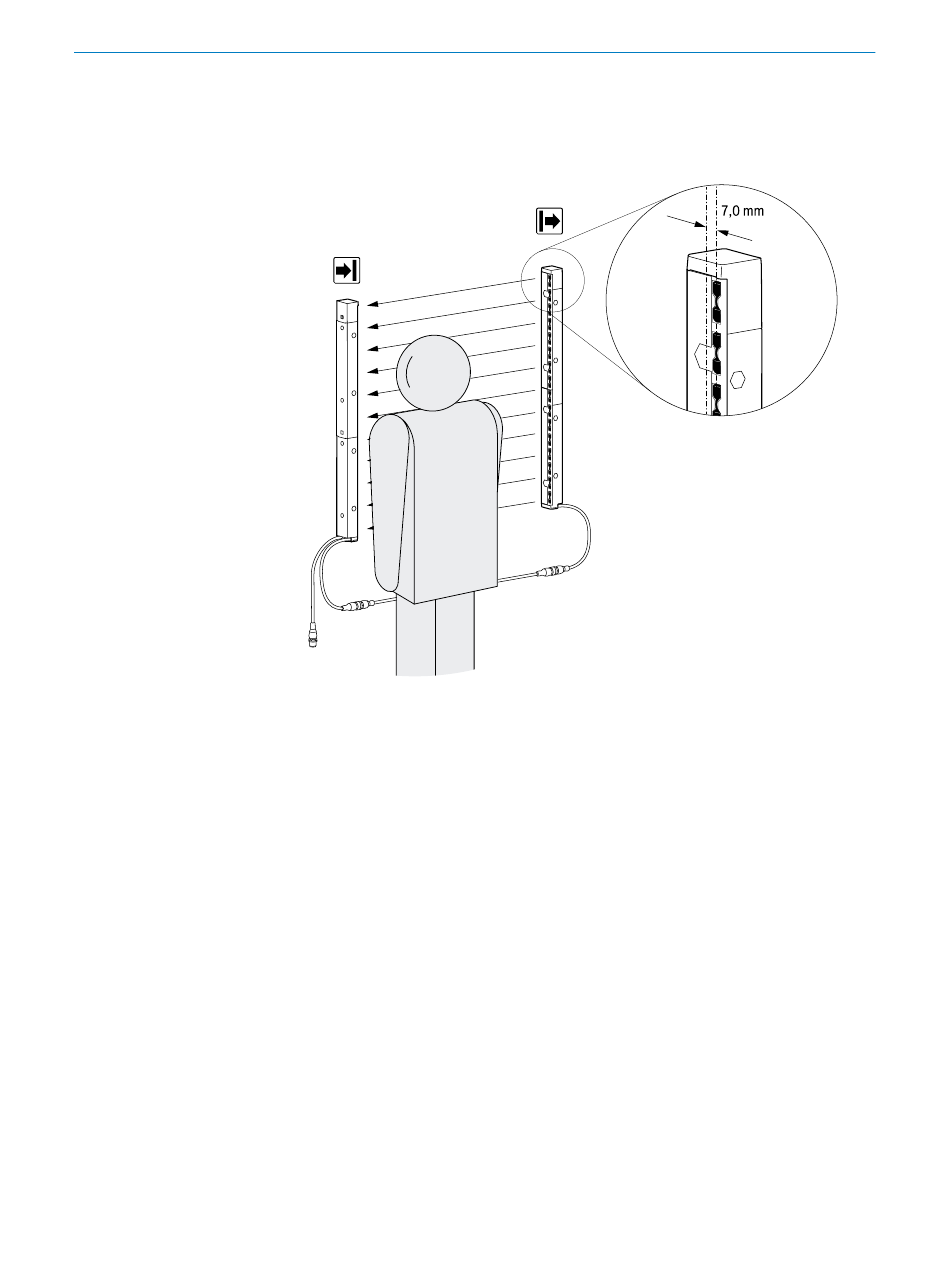

Abbildung 5: Lage des Schutzfeldes im Bezug zum Gehäuse
Abbildung 5 zeigt eine Standard-Montagesituation: Aus Sicht des Bedieners befinden
sich der Sender rechts und der Empfänger links, die Kabelabgangsrichtung weist nach
unten. In dieser Montagesituation liegt die optische Achse auf der Bedienerseite. Der
Abstand zur Gefahrstelle wird dadurch vergrößert; die konstruktive Einhaltung des
erforderlichen Mindestabstandes wird erleichtert.
Wird eine abweichende Montageanordnung gewählt, bei der die optische Achse auf der
Seite der Gefahrstelle liegt, muss der verringerte Abstand zur Gefahrstelle bei der Ein‐
haltung des Mindestabstandes berücksichtigt werden.
Mindestabstand berechnen
Die Berechnung des Mindestabstandes richtet sich nach den internationalen oder nati‐
onalen Normen und gesetzlichen Vorgaben, die am Einsatzort der Maschine gültig sind.
Wird der Mindestabstand gemäß ISO 13855 berechnet, dann hängt er von folgenden
Punkten ab:
• Nachlaufzeit der Maschine (Zeitintervall zwischen dem Auslösen der Sensorfunk‐
tion und der Beendigung des Gefahr bringenden Maschinenzustandes)
• Ansprechzeit der Schutzeinrichtung,
• Greif- oder Annäherungsgeschwindigkeit der Person
• Auflösung (Detektionsvermögen) des Sicherheits-Lichtvorhangs mac4
• Art der Annäherung: orthogonal oder parallel
• Parameter, die abhängig von der Applikation vorgegeben werden
siehe „Ansprechzeit", Seite 55
