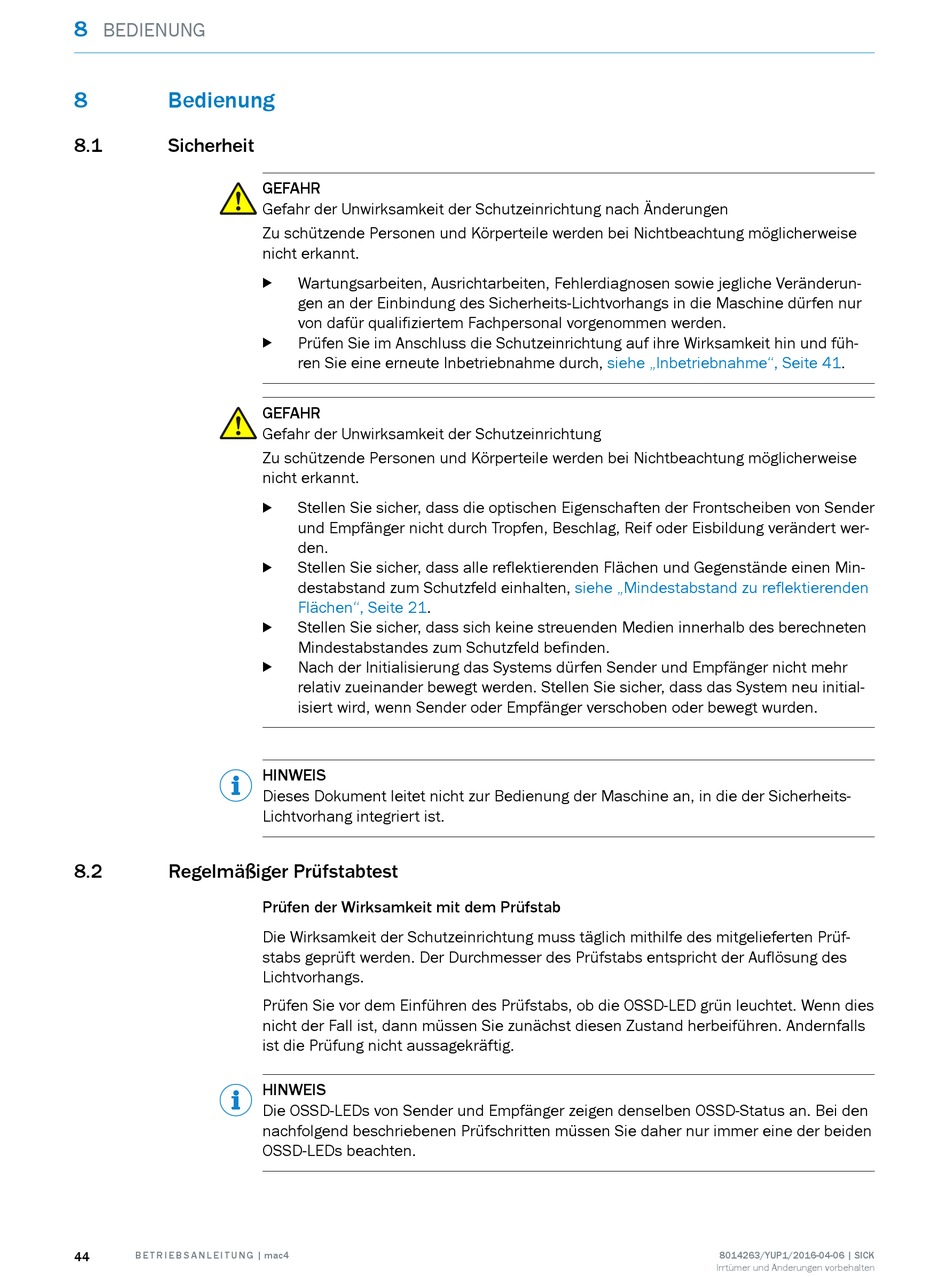

8

BEDIENUNG

8 Bedienung
8.1

Sicherheit

8.2 Regelmäßiger Prüfstabtest
44 B E T R I E B S A N L E I T U N G | mac4
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung nach Änderungen
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Wartungsarbeiten, Ausrichtarbeiten, Fehlerdiagnosen sowie jegliche Veränderun‐
b
gen an der Einbindung des Sicherheits-Lichtvorhangs in die Maschine dürfen nur
von dafür qualifiziertem Fachpersonal vorgenommen werden.
Prüfen Sie im Anschluss die Schutzeinrichtung auf ihre Wirksamkeit hin und füh‐
b
ren Sie eine erneute Inbetriebnahme durch,
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Stellen Sie sicher, dass die optischen Eigenschaften der Frontscheiben von Sender
b
und Empfänger nicht durch Tropfen, Beschlag, Reif oder Eisbildung verändert wer‐
den.
Stellen Sie sicher, dass alle reflektierenden Flächen und Gegenstände einen Min‐
b
destabstand zum Schutzfeld einhalten,
Flächen", Seite 21.
Stellen Sie sicher, dass sich keine streuenden Medien innerhalb des berechneten
b
Mindestabstandes zum Schutzfeld befinden.
Nach der Initialisierung das Systems dürfen Sender und Empfänger nicht mehr
b
relativ zueinander bewegt werden. Stellen Sie sicher, dass das System neu initial‐
isiert wird, wenn Sender oder Empfänger verschoben oder bewegt wurden.
HINWEIS
Dieses Dokument leitet nicht zur Bedienung der Maschine an, in die der Sicherheits-
Lichtvorhang integriert ist.
Prüfen der Wirksamkeit mit dem Prüfstab
Die Wirksamkeit der Schutzeinrichtung muss täglich mithilfe des mitgelieferten Prüf‐
stabs geprüft werden. Der Durchmesser des Prüfstabs entspricht der Auflösung des
Lichtvorhangs.
Prüfen Sie vor dem Einführen des Prüfstabs, ob die OSSD-LED grün leuchtet. Wenn dies
nicht der Fall ist, dann müssen Sie zunächst diesen Zustand herbeiführen. Andernfalls
ist die Prüfung nicht aussagekräftig.
HINWEIS
Die OSSD-LEDs von Sender und Empfänger zeigen denselben OSSD-Status an. Bei den
nachfolgend beschriebenen Prüfschritten müssen Sie daher nur immer eine der beiden
OSSD-LEDs beachten.
siehe „Inbetriebnahme", Seite
siehe „Mindestabstand zu reflektierenden
8014263/YUP1/2016-04-06 | SICK
Irrtümer und Änderungen vorbehalten
41.
