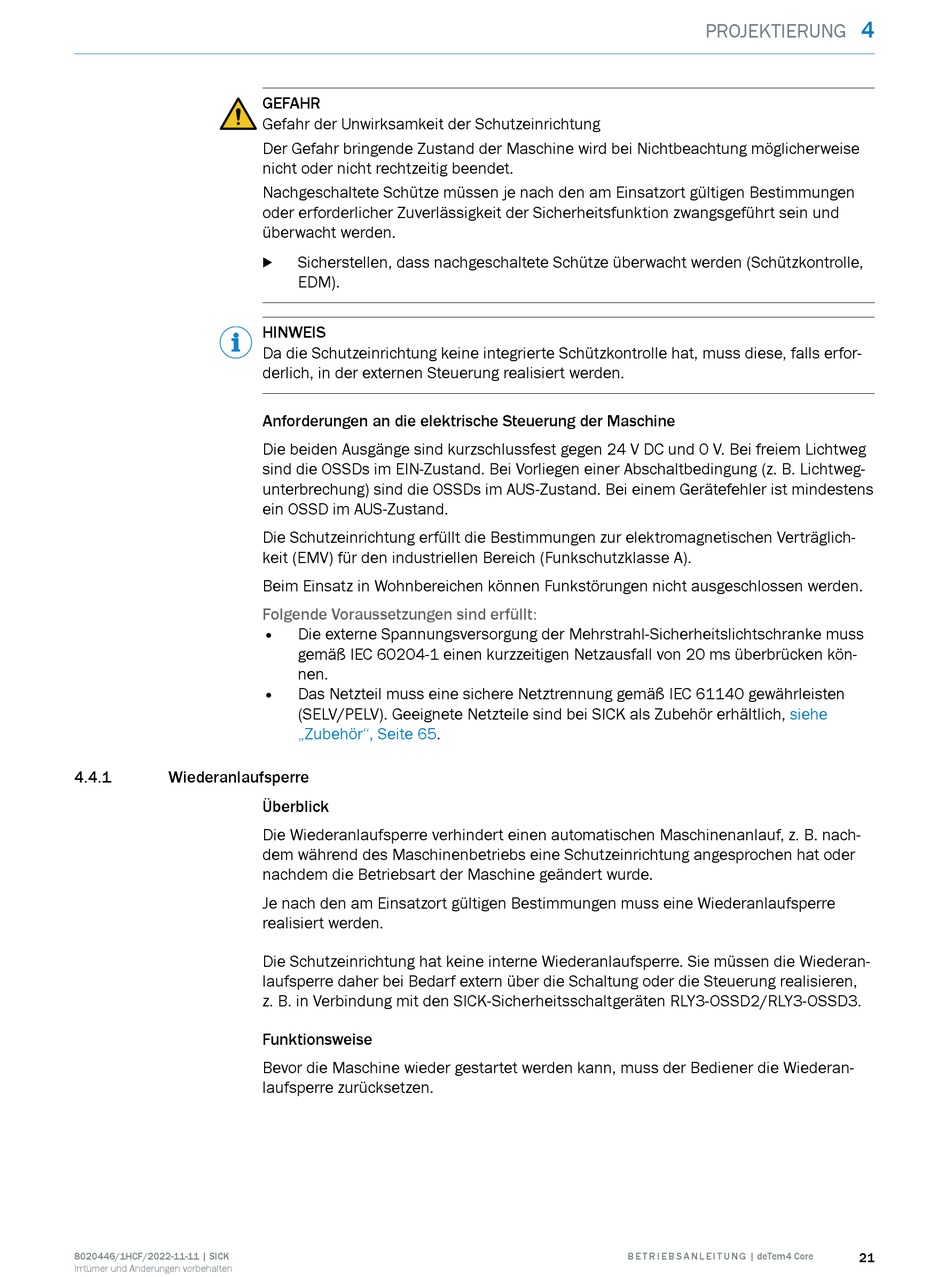

4.4.1

Wiederanlaufsperre

8020446/1HCF/2022-11-11 | SICK
Irrtümer und Änderungen vorbehalten
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Nachgeschaltete Schütze müssen je nach den am Einsatzort gültigen Bestimmungen
oder erforderlicher Zuverlässigkeit der Sicherheitsfunktion zwangsgeführt sein und
überwacht werden.
Sicherstellen, dass nachgeschaltete Schütze überwacht werden (Schützkontrolle,
b
EDM).
HINWEIS
Da die Schutzeinrichtung keine integrierte Schützkontrolle hat, muss diese, falls erfor‐
derlich, in der externen Steuerung realisiert werden.
Anforderungen an die elektrische Steuerung der Maschine
Die beiden Ausgänge sind kurzschlussfest gegen 24 V DC und 0 V. Bei freiem Lichtweg
sind die OSSDs im EIN-Zustand. Bei Vorliegen einer Abschaltbedingung (z. B. Lichtweg‐
unterbrechung) sind die OSSDs im AUS-Zustand. Bei einem Gerätefehler ist mindestens
ein OSSD im AUS-Zustand.
Die Schutzeinrichtung erfüllt die Bestimmungen zur elektromagnetischen Verträglich‐
keit (EMV) für den industriellen Bereich (Funkschutzklasse A).
Beim Einsatz in Wohnbereichen können Funkstörungen nicht ausgeschlossen werden.
Folgende Voraussetzungen sind erfüllt:
•
Die externe Spannungsversorgung der Mehrstrahl-Sicherheitslichtschranke muss
gemäß IEC 60204-1 einen kurzzeitigen Netzausfall von 20 ms überbrücken kön‐
nen.
•
Das Netzteil muss eine sichere Netztrennung gemäß IEC 61140 gewährleisten
(SELV/PELV). Geeignete Netzteile sind bei SICK als Zubehör erhältlich,
„Zubehör", Seite 65.
Überblick
Die Wiederanlaufsperre verhindert einen automatischen Maschinenanlauf, z. B. nach‐
dem während des Maschinenbetriebs eine Schutzeinrichtung angesprochen hat oder
nachdem die Betriebsart der Maschine geändert wurde.
Je nach den am Einsatzort gültigen Bestimmungen muss eine Wiederanlaufsperre
realisiert werden.
Die Schutzeinrichtung hat keine interne Wiederanlaufsperre. Sie müssen die Wiederan‐
laufsperre daher bei Bedarf extern über die Schaltung oder die Steuerung realisieren,
z. B. in Verbindung mit den SICK-Sicherheitsschaltgeräten RLY3-OSSD2/RLY3-OSSD3.
Funktionsweise
Bevor die Maschine wieder gestartet werden kann, muss der Bediener die Wiederan‐
laufsperre zurücksetzen.
PROJEKTIERUNG
siehe
