4.3.3.1

Entgegengesetzte Senderichtung verwenden

4.4

Einbindung in die elektrische Steuerung

8020446/1HCF/2022-11-11 | SICK
Irrtümer und Änderungen vorbehalten
Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Systeme von Mehrstrahl-Sicherheitslichtschranken, die räumlich nahe beieinander
arbeiten, können sich gegenseitig beeinflussen.
Die Beeinflussung räumlich naher Systeme mit geeigneten Maßnahmen verhin‐
b
dern.
Die Senderichtung von System 2 kann bei der Montage durch Vertauschen von Sender
und Empfänger geändert werden. Durch die entgegengesetzte Montage wird Empfänger
2 durch die Infrarotlichtstrahlen von Sender 1 nicht beeinflusst.
1
s s s s s s s s s s s s s s s

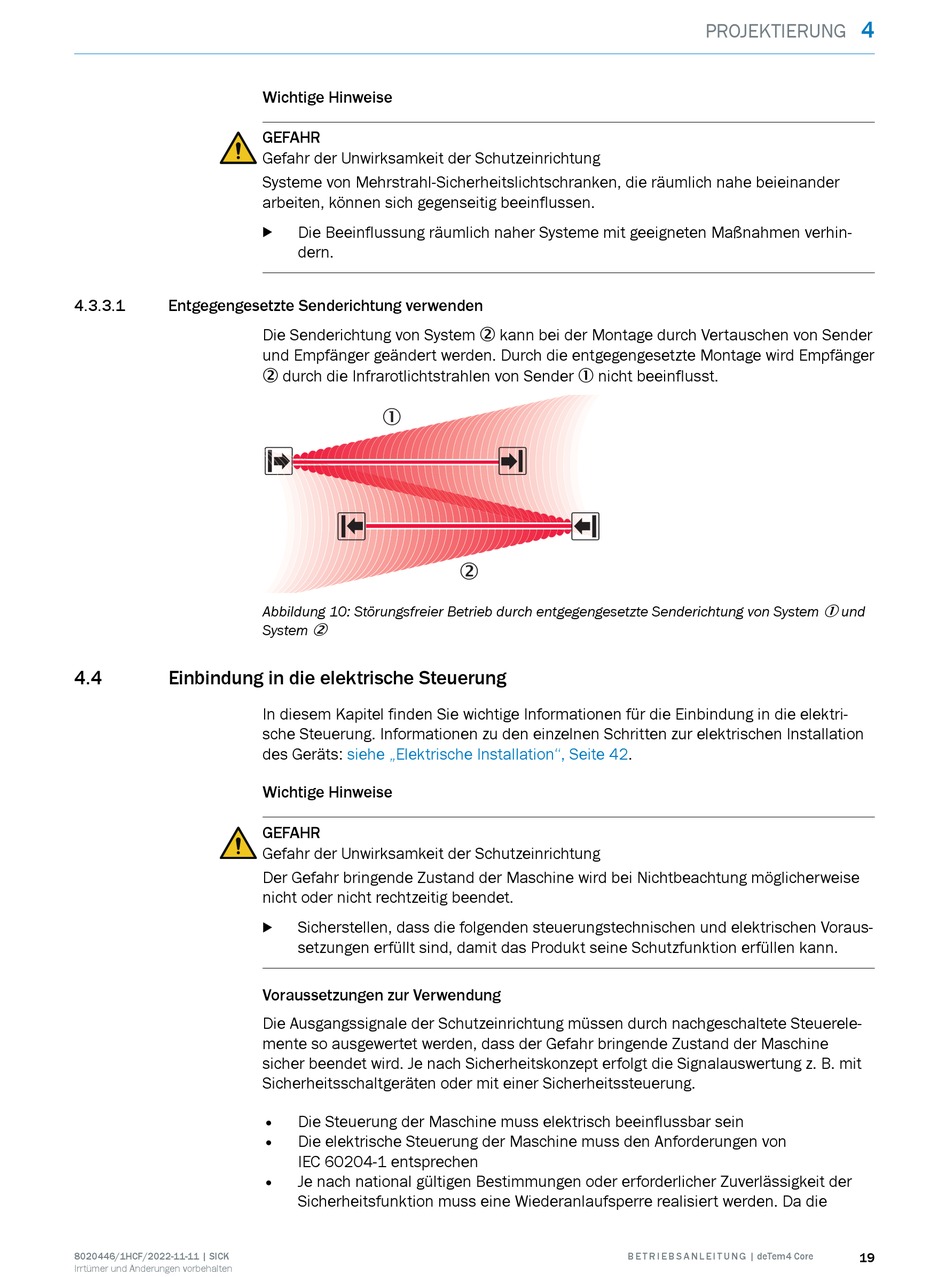

Abbildung 10: Störungsfreier Betrieb durch entgegengesetzte Senderichtung von System
System 2
In diesem Kapitel finden Sie wichtige Informationen für die Einbindung in die elektri‐
sche Steuerung. Informationen zu den einzelnen Schritten zur elektrischen Installation
des Geräts: siehe „Elektrische Installation", Seite
Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Sicherstellen, dass die folgenden steuerungstechnischen und elektrischen Voraus‐
b
setzungen erfüllt sind, damit das Produkt seine Schutzfunktion erfüllen kann.
Voraussetzungen zur Verwendung
Die Ausgangssignale der Schutzeinrichtung müssen durch nachgeschaltete Steuerele‐
mente so ausgewertet werden, dass der Gefahr bringende Zustand der Maschine
sicher beendet wird. Je nach Sicherheitskonzept erfolgt die Signalauswertung z. B. mit
Sicherheitsschaltgeräten oder mit einer Sicherheitssteuerung.
• Die Steuerung der Maschine muss elektrisch beeinflussbar sein
• Die elektrische Steuerung der Maschine muss den Anforderungen von
IEC 60204-1 entsprechen
• Je nach national gültigen Bestimmungen oder erforderlicher Zuverlässigkeit der
Sicherheitsfunktion muss eine Wiederanlaufsperre realisiert werden. Da die
r
2
42.
B E T R I E B S A N L E I T U N G | deTem4 Core
4
PROJEKTIERUNG
1 und
