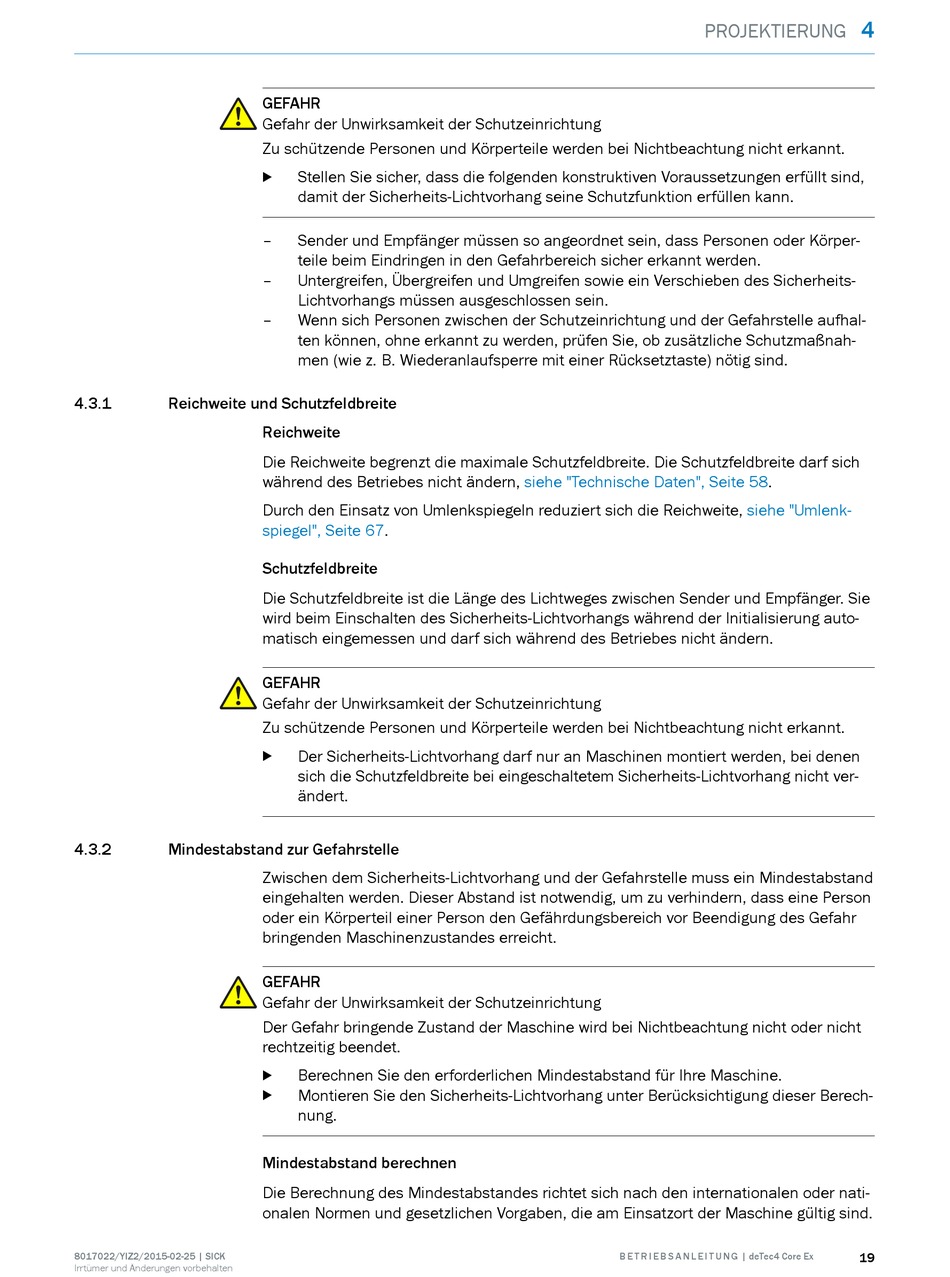

4.3.1

Reichweite und Schutzfeldbreite

4.3.2

Mindestabstand zur Gefahrstelle

8017022/YIZ2/2015-02-25 | SICK
Irrtümer und Änderungen vorbehalten
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung nicht erkannt.
Stellen Sie sicher, dass die folgenden konstruktiven Voraussetzungen erfüllt sind,
b
damit der Sicherheits-Lichtvorhang seine Schutzfunktion erfüllen kann.
– Sender und Empfänger müssen so angeordnet sein, dass Personen oder Körper‐
teile beim Eindringen in den Gefahrbereich sicher erkannt werden.
– Untergreifen, Übergreifen und Umgreifen sowie ein Verschieben des Sicherheits-
Lichtvorhangs müssen ausgeschlossen sein.
– Wenn sich Personen zwischen der Schutzeinrichtung und der Gefahrstelle aufhal‐
ten können, ohne erkannt zu werden, prüfen Sie, ob zusätzliche Schutzmaßnah‐
men (wie z. B. Wiederanlaufsperre mit einer Rücksetztaste) nötig sind.
Reichweite
Die Reichweite begrenzt die maximale Schutzfeldbreite. Die Schutzfeldbreite darf sich
während des Betriebes nicht ändern,
Durch den Einsatz von Umlenkspiegeln reduziert sich die Reichweite,
spiegel", Seite 67.
Schutzfeldbreite
Die Schutzfeldbreite ist die Länge des Lichtweges zwischen Sender und Empfänger. Sie
wird beim Einschalten des Sicherheits-Lichtvorhangs während der Initialisierung auto‐
matisch eingemessen und darf sich während des Betriebes nicht ändern.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung nicht erkannt.
Der Sicherheits-Lichtvorhang darf nur an Maschinen montiert werden, bei denen
b
sich die Schutzfeldbreite bei eingeschaltetem Sicherheits-Lichtvorhang nicht ver‐
ändert.
Zwischen dem Sicherheits-Lichtvorhang und der Gefahrstelle muss ein Mindestabstand
eingehalten werden. Dieser Abstand ist notwendig, um zu verhindern, dass eine Person
oder ein Körperteil einer Person den Gefährdungsbereich vor Beendigung des Gefahr
bringenden Maschinenzustandes erreicht.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung nicht oder nicht
rechtzeitig beendet.
Berechnen Sie den erforderlichen Mindestabstand für Ihre Maschine.
b
Montieren Sie den Sicherheits-Lichtvorhang unter Berücksichtigung dieser Berech‐
b
nung.
Mindestabstand berechnen
Die Berechnung des Mindestabstandes richtet sich nach den internationalen oder nati‐
onalen Normen und gesetzlichen Vorgaben, die am Einsatzort der Maschine gültig sind.
siehe "Technische Daten", Seite
