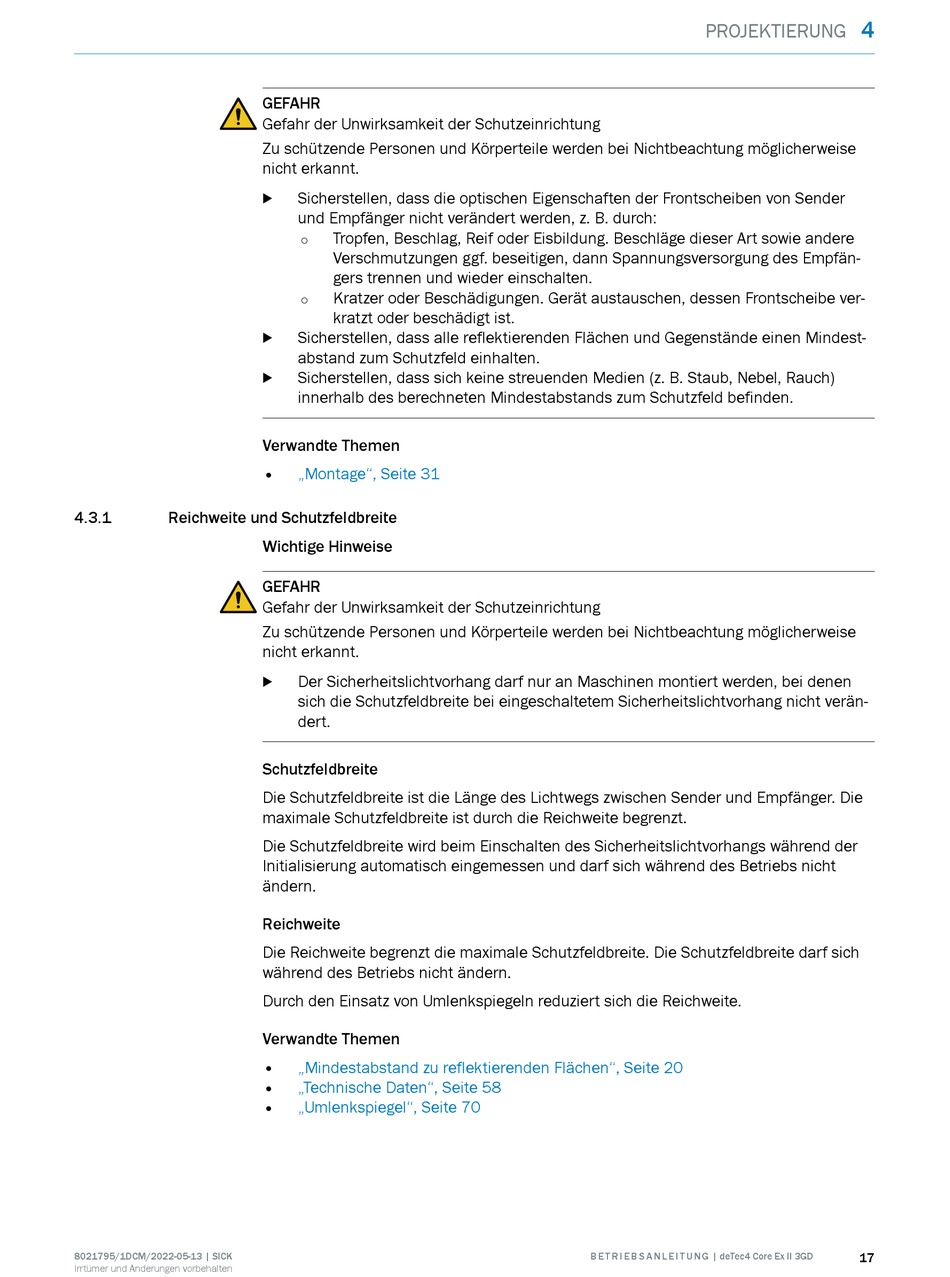

4.3.1
Reichweite und Schutzfeldbreite
8021795/1DCM/2022-05-13 | SICK
Irrtümer und Änderungen vorbehalten
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Sicherstellen, dass die optischen Eigenschaften der Frontscheiben von Sender
b
und Empfänger nicht verändert werden, z. B. durch:
Tropfen, Beschlag, Reif oder Eisbildung. Beschläge dieser Art sowie andere
°
Verschmutzungen ggf. beseitigen, dann Spannungsversorgung des Empfän‐
gers trennen und wieder einschalten.
Kratzer oder Beschädigungen. Gerät austauschen, dessen Frontscheibe ver‐
°
kratzt oder beschädigt ist.
Sicherstellen, dass alle reflektierenden Flächen und Gegenstände einen Mindest‐
b
abstand zum Schutzfeld einhalten.
Sicherstellen, dass sich keine streuenden Medien (z. B. Staub, Nebel, Rauch)
b
innerhalb des berechneten Mindestabstands zum Schutzfeld befinden.
Verwandte Themen
•
„Montage", Seite 31
Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Der Sicherheitslichtvorhang darf nur an Maschinen montiert werden, bei denen
b
sich die Schutzfeldbreite bei eingeschaltetem Sicherheitslichtvorhang nicht verän‐
dert.
Schutzfeldbreite
Die Schutzfeldbreite ist die Länge des Lichtwegs zwischen Sender und Empfänger. Die
maximale Schutzfeldbreite ist durch die Reichweite begrenzt.
Die Schutzfeldbreite wird beim Einschalten des Sicherheitslichtvorhangs während der
Initialisierung automatisch eingemessen und darf sich während des Betriebs nicht
ändern.
Reichweite
Die Reichweite begrenzt die maximale Schutzfeldbreite. Die Schutzfeldbreite darf sich
während des Betriebs nicht ändern.
Durch den Einsatz von Umlenkspiegeln reduziert sich die Reichweite.
Verwandte Themen
•
„Mindestabstand zu reflektierenden Flächen", Seite 20
•
„Technische Daten", Seite 58
•
„Umlenkspiegel", Seite 70
PROJEKTIERUNG
B E T R I E B S A N L E I T U N G | deTec4 Core Ex II 3GD
4
17
