8.6.9 Konfigurierung des Transistorausgangs DO1 zum Schalten
einer Last, wenn sich die Flüssigkeitsrichtung ändert.
Der Transistorausgang DO1 kann so konfiguriert werden, dass er die Änderung der Flüssigkeitszirkulation
anzeigt.
Wenn der gemessene Durchfluss im Grenzdurchflussbereich liegt (siehe Kapitel 8.6.16), wird der
Durchfluss auf 0 und positiv gesetzt. Das folgende Diagramm zeigt das Verhalten des DO-Aus-
gangs, wenn er so konfiguriert ist, dass er Änderungen der Flüssigkeitszirkulation anzeigt, wenn
die CUT-OFF-Funktion verwendet wird.
AUSGANG
Bei einer Version MIT
Relaisausgängen
Bei einer Version OHNE
Relaisausgänge

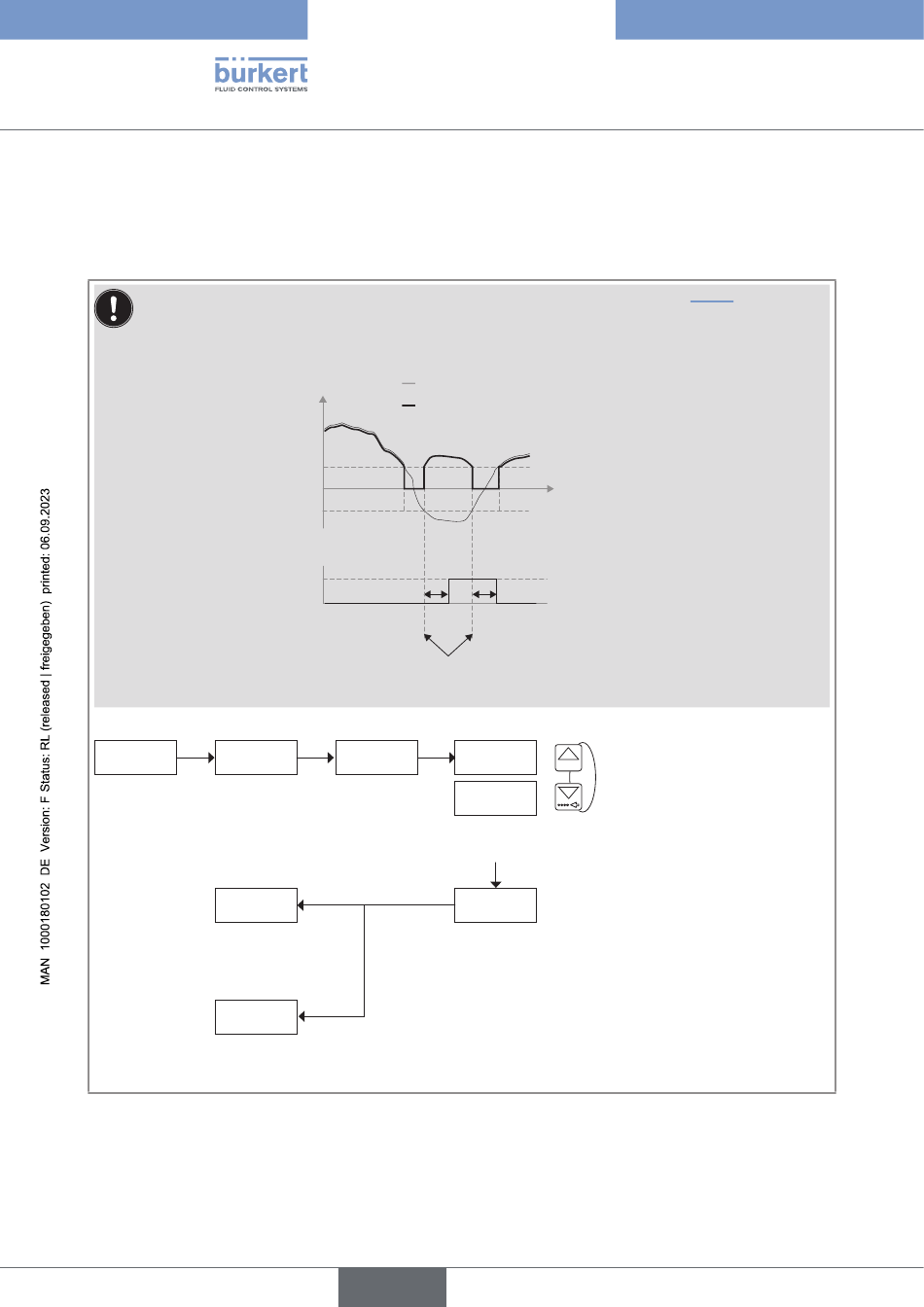

Abb. 34: Der Transistorausgang DO1 kann so konfiguriert werden, dass er die Änderung der Flüssigkeitszirkulation
anzeigt.
44
Durchfluss
+CUTOFF
0
-CUTOFF
DO-Ausgang aktiv
DO-Ausgang inaktiv
DO1 RICHTUNG
DO2
ZURÜCK
deutsch
Gemessener Durchfluss
Angezeigter Durchfluss
t
DEL DEL
Solange der gemessene Durchfluss kleiner als „-CUTOFF" ist, leuchtet die
Gerätestatus-LED orange und die Meldung „NEG. „FLOW" wird zur Liste der
Warnmeldungen hinzugefügt.
INV. JA
0......9
INV. NEIN
→ Die Betriebsweise des Transistorausgangs wählen
(invertiert oder nicht invertiert).
VERZ. 1= 00
→ Die Schaltzeitverzögerung muss zwischen 0 und
99 s eingestellt werden.
→ Bestätigen.
Typ 8045
Bedienung und Funktion
