7.2.3 Installation in die Rohrleitung eines 8045 mit einem
Clamp-Anschluss
Die im Kapitel 7.2 und in der Bedienungsanleitung des S020 beschriebenen Installationsempfeh-
lungen beachten.
Um eine hohe Genauigkeit der Messungen und eine gute Stabilität des „Durchflussnullpunkts" zu
gewährleisten, das Gerät mindestens 24 Stunden vor der Kalibrierung in das verarbeitete Medium
installieren.
1
4

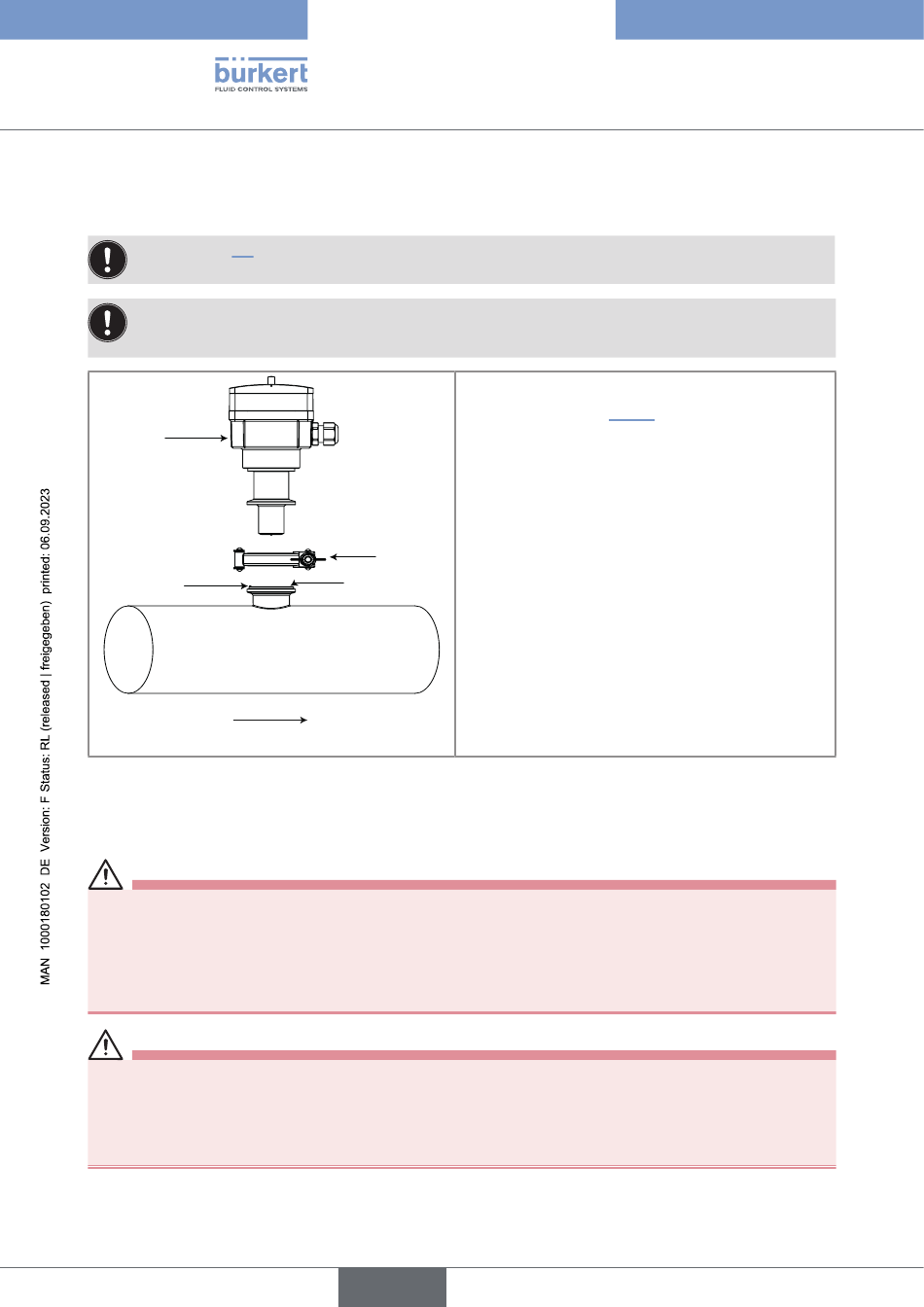

Abb. 8: Installation in die Rohrleitung eines 8045 mit einem Clamp-Anschluss
7.3

Anschluss

GEFAHR
Verletzungsgefahr durch Stromschlag.
▶ Wenn eine 18...36-V-DC-Variante des Geräts in einer feuchten Umgebung oder zur Außenanwendung
vorgesehen ist, die maximale Betriebsspannung auf 35 V DC einschränken.
▶ Vor Arbeiten an Anlage oder Gerät die Spannung abschalten und gegen Wiedereinschalten sichern.
▶ Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen für elektrische Geräte beachten.
GEFAHR
Gefahr durch Verwendung der Relaisausgänge eines UL-Geräts in einer feuchten Umgebung.
▶ Bei Verwendung eines UL-Geräts in einer feuchten Umgebung:
- Die Relaisausgänge mit einer maximalen Wechselspannung von 16 Vrms und 22,6 Vpeak versorgen.
- Oder die Relaisausgänge mit einer maximalen Gleichspannung von 35 V DC versorgen.
22
2
3
Fließrichtung
deutsch
Typ 8045
Installation und Inbetriebnahme
→ Das Fitting S020 an der Rohrleitung anbringen.
→ Dichtung (Punkt 3 Abb. 8) am Fitting S020
anbringen.
→ Sicherstellen, dass sich der Kodierstift 4 am
Fitting befindet.
→ Das Gerät 1 in das Fitting einsetzen. Das Gerät 1
so ausrichten, dass der Pfeil auf der Gehäuseseite
die Durchflussrichtung anzeigt: Die Mengenzähler
erhöhen sich.
→ Die Verschlussklammer 2 von Hand festziehen.
→ Um die Dichtheit der Anlage zu prüfen, die Rohr-
leitung unter Druck setzen.
