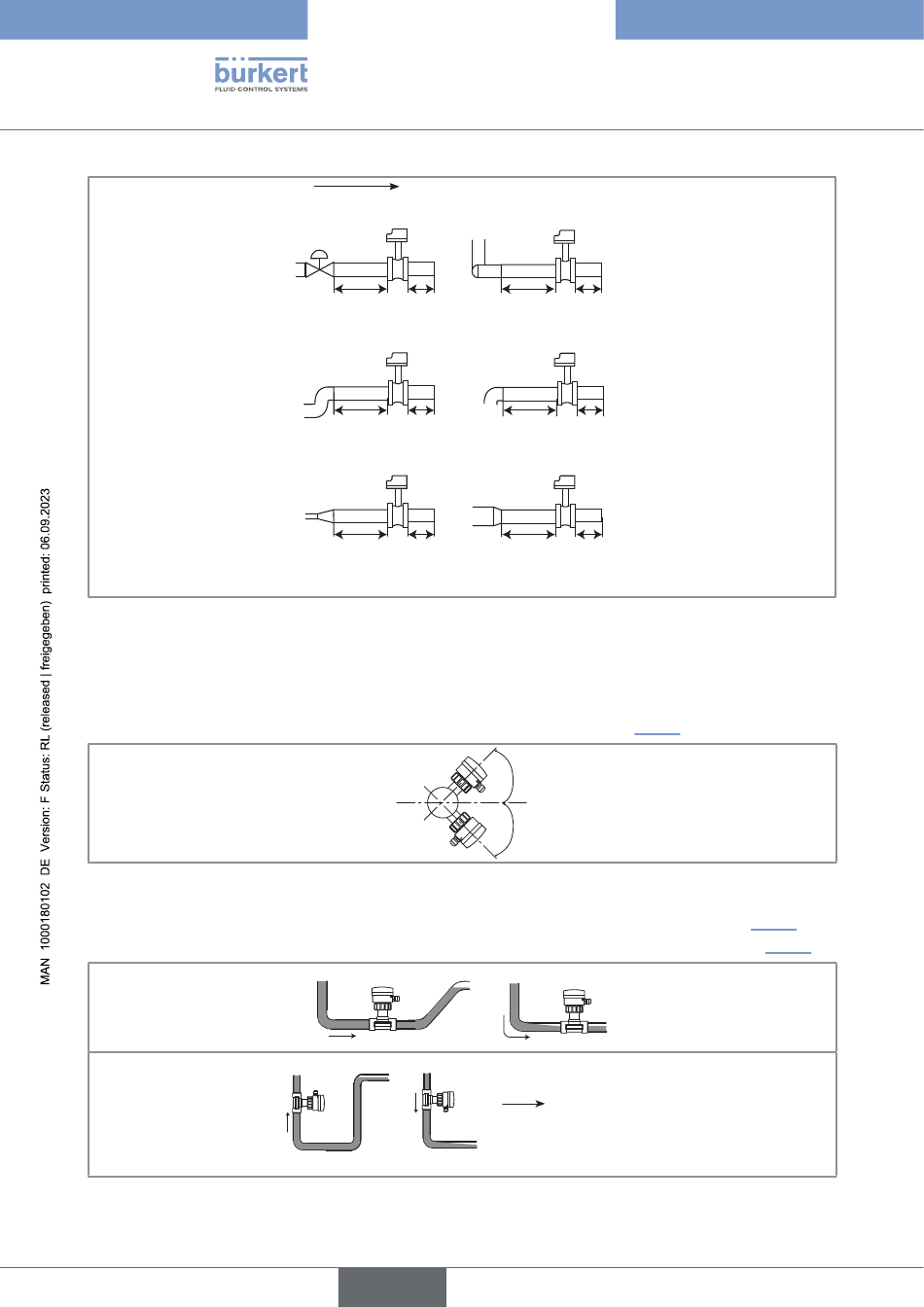

Abb. 3: Mindestein- und -auslaufstrecken je nach Aufbau der Rohrleitungen.
→ Die folgenden zusätzlichen Montagebedingungen beachten, um eine ordnungsgemäße Funktion des
Messgeräts zu gewährleisten:
- Das Gerät vorzugsweise im 45°-Winkel zur horizontalen Rohrmitte installieren, um Ablagerungen auf
den Elektroden und Fehlmessungen durch Luftblasen zu vermeiden (siehe Abb. 4);
Abb. 4: Montagewinkel an der Rohrleitung
- Sicherstellen, dass das Rohrleitung im Bereich um das Gerät herum immer gefüllt ist (siehe Abb. 5).
- Bei der vertikalen Montage darauf achten, dass die Durchflussrichtung nach oben zeigt (sieheAbb. 5).
20
Abb. 5: Befüllen der Rohrleitung
Fließrichtung
50 x DN 5 x DN
Mit Regelventil
25 x DN 5 x DN
Rohrleitung mit 2 90°-Krümmern
18 x DN 5 x DN
Mit Rohraufweitung
Horizontale Montage
Richtig
Vertikale Montage
Richtig
Falsch
deutsch
Typ 8045
Installation und Inbetriebnahme
40 x DN 5 x DN
Rohrleitung mit 2 90°-Krümmern in
3 Dimensionen
20 x DN 5 x DN
Rohrleitung mit 1 90°-Krümmer
oder 1 T-Stück
15 x DN 5 x DN
Mit Rohrreduzierung
45°
45°
Falsch
Fließrichtung
