Montage der Kabelklemme

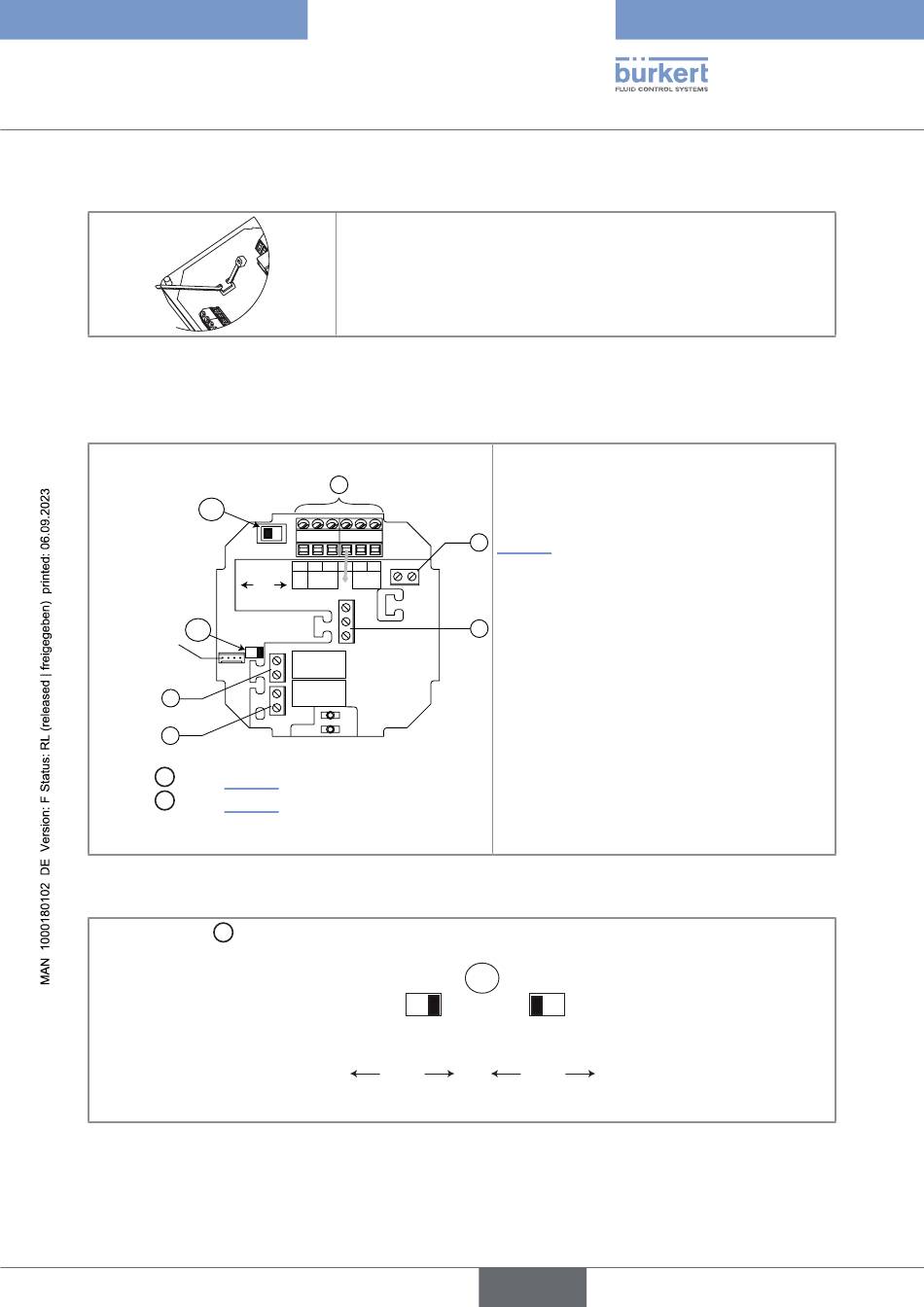

Abb. 11: Montage der Kabelklemme
7.3.3

Klemmenbelegung und Verwendung der Auswahlschalter

A
CURRENT
SINK SOURCE
4-poliges Flach-
B
bandkabel vom
OFF ON
Durchfluss-
sensor
4
DO3
5
Schalter A : siehe Abb. 13
Schalter B : siehe Abb. 14
Abb. 12: Klemmenbelegung
Mit dem Schalter A den Anschluss des 4...20-mA-Stromausgangs als Senke oder Quelle zu konfigurieren.
Anschluss des Stromausgangs als Quelle
Abb. 13: Senke/Quelle-Schalter
→ Bevor das Gerät verkabelt wird, die mitgelieferte Kabelklemme in
die Aussparungen der Elektronikplatine einsetzen.
1
Iout L+ L - PE P+ P-
Supply PULSE
AO1
18...36 Vdc DO1
PE
DI1
PE
-
+
DO2
CURRENT
SINK SOURCE
Klemmleiste 1
Iout: 4...20 mA-Ausgang (AO1)
L+: V+ (positive Spannung)
L-: 0 V (Erde der Spannungsversorgung)
PE: Funktionserde, werkseitig verdrahtet (siehe
2
Abb. 15)
P+: positiver Transistorausgang (DO1)
P–: negativer Transistorausgang (DO1)
Klemmleiste 2
3
PE: Abschirmung des Versorgungskabels und
der Ausgangskabel AO1 und DO1
Klemmleiste 3
PE: Funktionserde des Digitaleingangs DI1
–: negatives Signal des Eingangs DI1
+: positives Signal des Eingangs DI1
Klemmleiste 4 Verkabelung des DO2 Relaisaus-
gangs
Klemmleiste 5 Verkabelung des DO3 Relaisaus-
gangs
A
CURRENT
SINK SOURCE
Anschluss des Stromausgangs als Senke
