BESCHREIBUNG

5.1

Anwendungsbereich

Der magnetisch-induktive Durchflussmessgerät Typ 8045 ist ausschließlich für die Messung der
Durchfluss-menge in Flüssigkeiten bestimmt.
Das Gerät ermöglicht das Schalten eines Magnetventils oder die Auslösung eines Alarms dank eines Tran-
sistorausgangs und bei einigen Versionen mithilfe von zwei vollständig konfigurierbaren Relaisausgängen
sowie den Aufbau eines Regelkreises dank eines Stroms von 4...20 mA Ausgang.
Die Versionen, die auch mit einem digitalen Eingang ausgestattet sind, ermöglichen die Fernaktivierung
einer Funktion.
5.2

Allgemeine Beschreibung

Das Gerät besteht sowohl aus einem Durchflusssensor nach dem Faradayschen Gesetz als auch aus einem
Transmitter mit Display.
Das Gerät hat einen 4...20 mA Stromausgang (analoger Ausgang, genannt AO1), einen digitalen Ausgang
(standardmäßig als Impulsausgang konfiguriert, genannt DO1) und zwei Mengenzähler.
Einige Versionen haben zwei Relaisausgänge (DO2 und DO3) und einen digitalen Eingang (DI1).
Das 3-Leiter-Gerät braucht eine 18...36-V-DC-Spannungsversorgung.
Der elektrische Anschluss erfolgt an den Klemmleisten der Platine im Transmitter über zwei
M20x1,5-Kabelverschraubungen.
5.3

Beschreibung des Typschilds

1 2
FLOW 8045 SST LONG
DO1: 5-36V– 100mA
DI1: 18-36V– 10mA
S/N 1000
00570481
14
FLOW

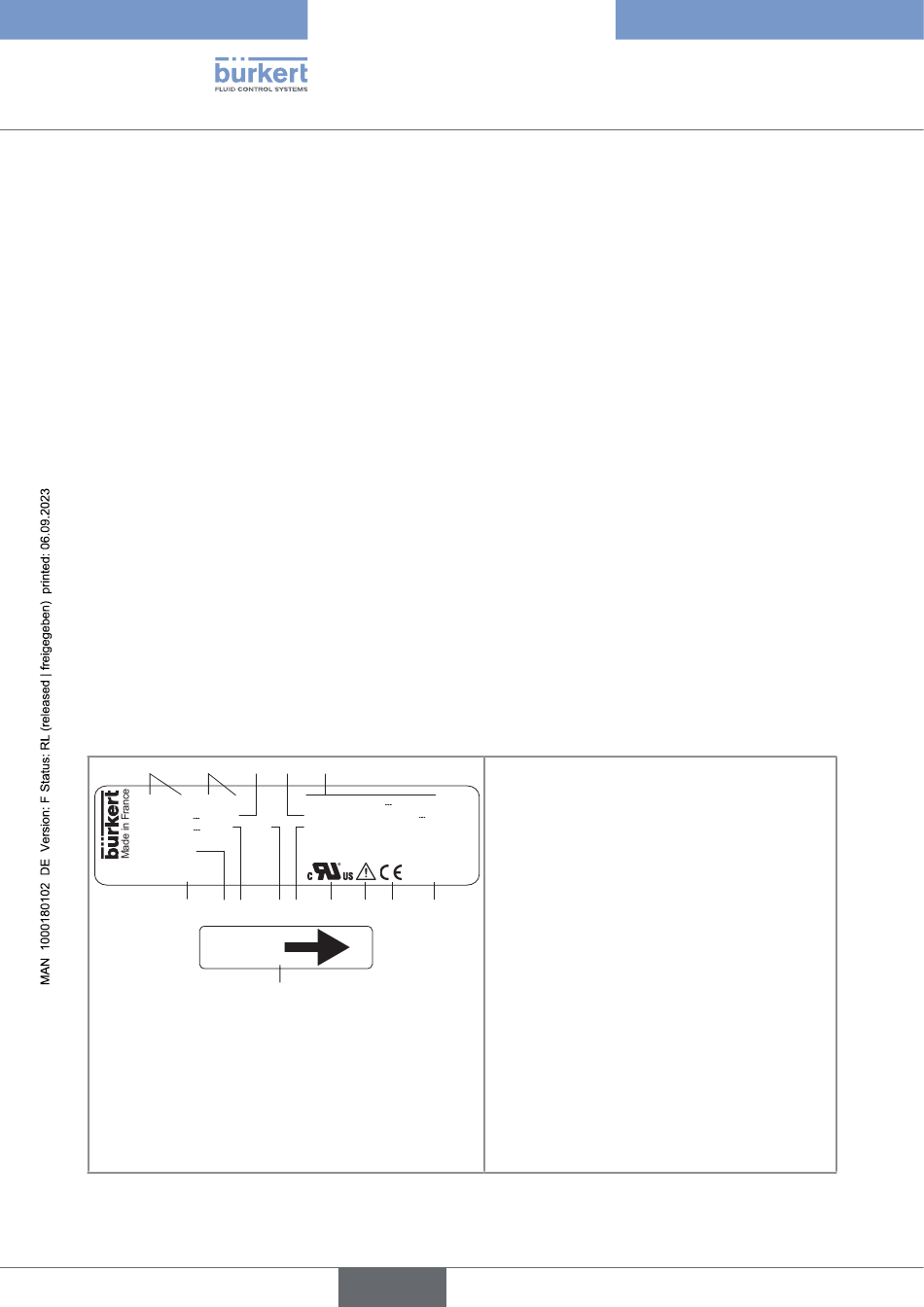

Abb. 1: Typschild des Geräts (Beispiel)
10
3 4 5
SUPPLY: 18-36V– 300 mA
DO2/3: Rel 30V~ or 60V–
IP65 Fluid: PN16:-15/110°C
13 12 11 10 9 8 7
15
deutsch
1. Messwert und Gerätetyp
2. Spezifikationen des Durchflusssensors
3. Spezifikation des digitalen Ausgangs DO1
4. Daten der Relaisausgänge DO2 und DO3
5. Spannungsversorgung und maximale
W44MU
Stromaufnahme
6. Herstellungscode
6
7. Konformitätskennzeichnung
8. Warnung: Bevor das Gerät benutzt wird, die in
der Bedienungsanleitung beschriebenen tech-
nischen Daten berücksichtigen.
9. Zertifizierung
10. Flüssigkeitsnenndruck und
Flüssigkeitstemperaturbereich
11. Schutzart des Geräts
12. Spezifikation des digitalen Ausgangs DI1
13. Seriennummer
14. Artikelnummer
15. Zeigt die Durchflussrichtung
