Typ 8045
Bedienung und Funktion
Hysterese-Schaltmodus
Der Ausgangszustand ändert sich, wenn ein Schwellenwert erreicht wird:
• Bei zunehmendem Durchfluss erfolgt der Zustandswechsel des Ausgangs, wenn die X+ Schwelle
erreicht wird.
• Bei abnehmendem Durchfluss erfolgt der Zustandswechsel des Ausgangs, wenn die X– Schwelle
erreicht wird.
Nicht invertiert
Kontakt
ON
OFF
X– X+
X– = niedrige Schaltschwelle des Transistors oder des Relais (1–, 2– oder 3–)
X+ = hohe Schaltschwelle des Transistors oder des Relais (1+, 2+ oder 3+)
Fenster-Schaltmodus
Der Ausgangsstatus ändert sich, sobald ein beliebiger Schwellenwert (X– oder X+) erreicht wird.
Kontakt
ON
OFF
X–
X– = niedrige Schaltschwelle des Transistors oder des Relais (1–, 2– oder 3–)
X+ = hohe Schaltschwelle des Transistors oder des Relais (1+, 2+ oder 3+)

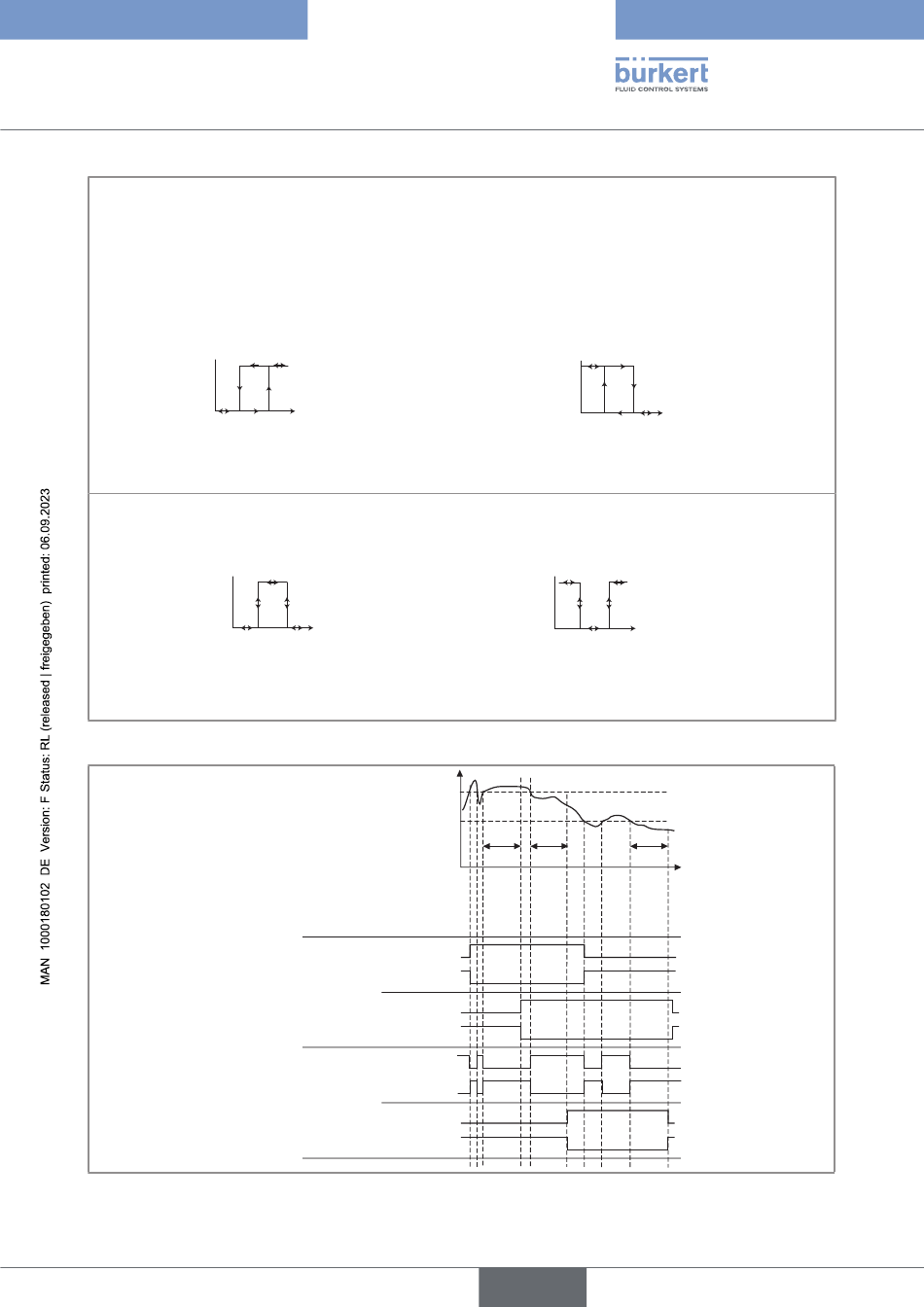

Abb. 32: Fenster- oder Hysterese-Schaltmodus
Hysterese-Schaltmodus
Fenster-Schaltmodus
Abb. 33: Konfigurationsbeispiel des Transistorausgangs mit Schaltschwellen
Durchfluss
Nicht invertiert
Durchfluss
X+
Durchfluss
Hohe Schaltschwelle
Niedrige Schaltschwelle
DO
ON
Nicht invertiert
OFF
ON
DEL= 0s
Invertiert
OFF
ON
Nicht invertiert
OFF
DEL= 2s
ON
Invertiert
OFF
ON
Nicht invertiert
OFF
ON
DEL= 0s
Invertiert
OFF
ON
Nicht invertiert
OFF
DEL= 2s
ON
Invertiert
OFF
Invertiert
Kontakt
ON
Durchfluss
OFF
X– X+
Invertiert
Kontakt
ON
Durchfluss
OFF
X– X+
2 s 2 s 2 s
deutsch
t
