→ Den Minuspol der Stromversorgung an die Erde anschließen, um die Auswirkungen von Gleichtakt-
strömen zu unterdrücken. Wenn die Verbindung nicht direkt vorgenommen werden kann, kann ein Kon-
densator mit 100 nF/50 V zwischen Minuspol der Stromversorgung und Erde geschaltet werden.
→ Darauf besonders acht geben, wenn das Gerät auf Kunststoffrohren installiert wird, weil keine direkte
Erdung möglich ist. Zur Ordnungsgemäßen Erdung alle die sich in der Nähe des Geräts befindenden
metallischen Apparate, wie Ventile oder Pumpen, an den selben Erdungspunkt anschließen. Sind keine
solchen Instrumente in der Nähe des Geräts eingebaut, Stromauf- und -abwärts des Geräts Erdungs-
ringe in die Kunststoffrohre einführen und diese mit derselben Erde verbinden. Die Erdungsringe müssen
in Kontakt mit der Flüssigkeit sein.
Rohrleitung aus
Wenn eine direkte Erdung nicht möglich ist, einen Kondensator mit 100 nF / 50 V zwischen Minuspol der Stromver-
1
sorgung und Erde anschließen.

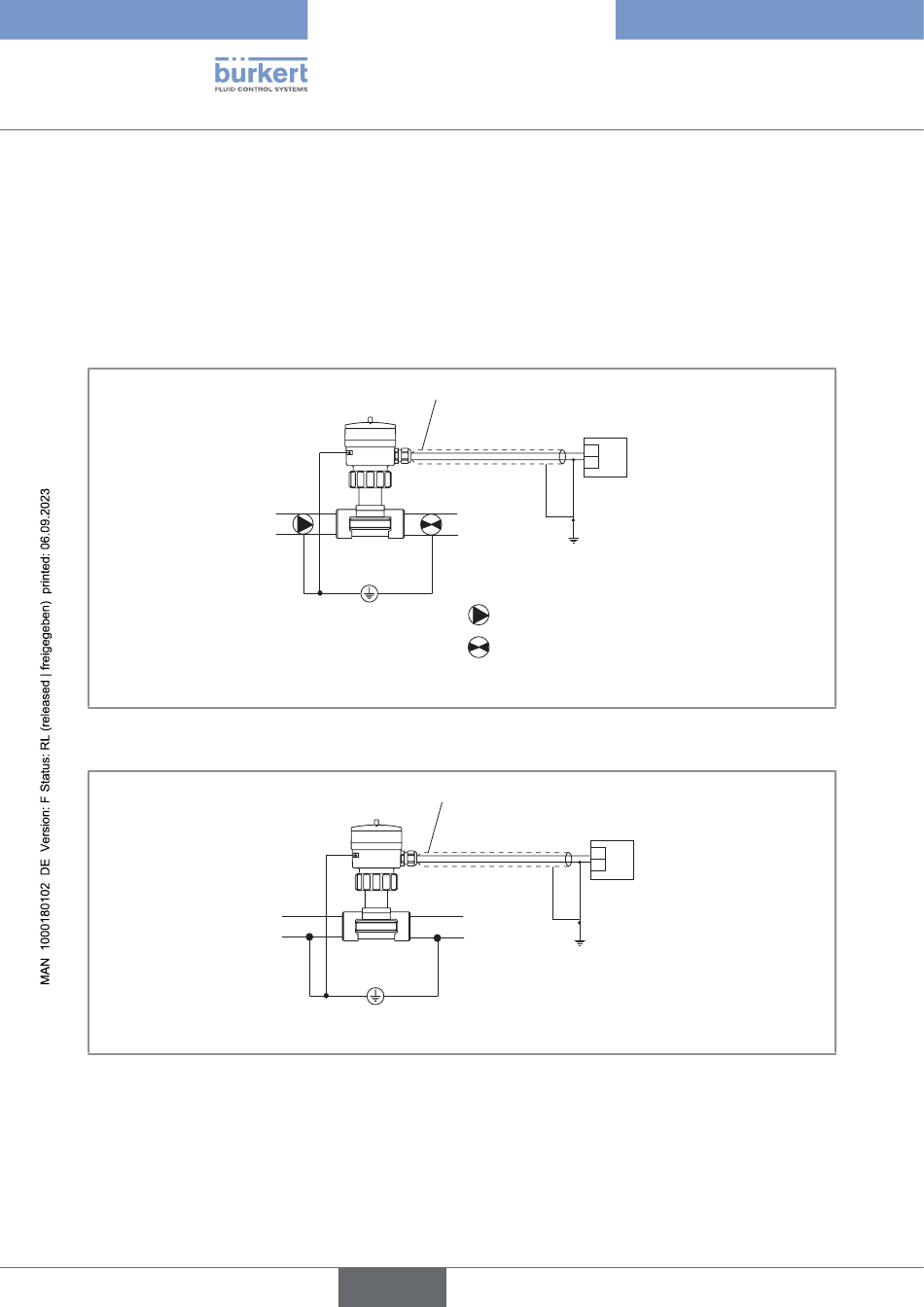

Abb. 9: Prinzipschaltbild eines Potentialausgleichs bei Rohrleitungen aus Kunststoff
Rohrleitung aus Metall
Wenn eine direkte Erdung nicht möglich ist, einen Kondensator mit 100 nF / 50 V zwischen Minuspol der Stromver-
1
sorgung und Erde anschließen.
Abb. 10: Prinzipschaltbild eines Potentialausgleichs bei Rohrleitungen aus Metall
24
Kunststoff
deutsch
Abschirmung des Versorgungskabels
18-36VDC
+
-
1)
Ventil, Pumpe,... (oder metallische Erdungsringe, nicht
im Lieferumfang enthalten, in das Rohr eingesetzt)
Abschirmung des Versorgungskabels
18-36VDC
+
1)
Typ 8045
Installation und Inbetriebnahme
Spannungsversorgung
Spannungsversorgung
-
