Typ 8045
BedienungundFunktion
8.6.9. Do1-Transistorausgang zur umschaltung einer last
konfigurieren, wenn sich die Fließrichtung ändert
Der DO1-Transistorausgang kann zur Meldung der Fließrichtungsumkehr konfiguriert werden.
Falls der gemessene Durchfluss im Bereich des Cut-off-Durchflusses liegt (siehe Kap. "8.6.16"), wird
der Durchfluss als Null und positiv betrachtet. Das folgende Diagramm zeigt das Verhalten des DO-
Ausgangs, wenn zur Meldung der Fließrichtungsumkehr konfiguriert und wenn die Funktion CUT-OFF
verwendet wird.
DO Ausgang aktiv
DO Ausgang inaktiv
AuSgAng dO1
dO2
Bei einer Ausführung MIT
Relais
ZuRuECK
Bei einer Ausführung OHNE
Relais

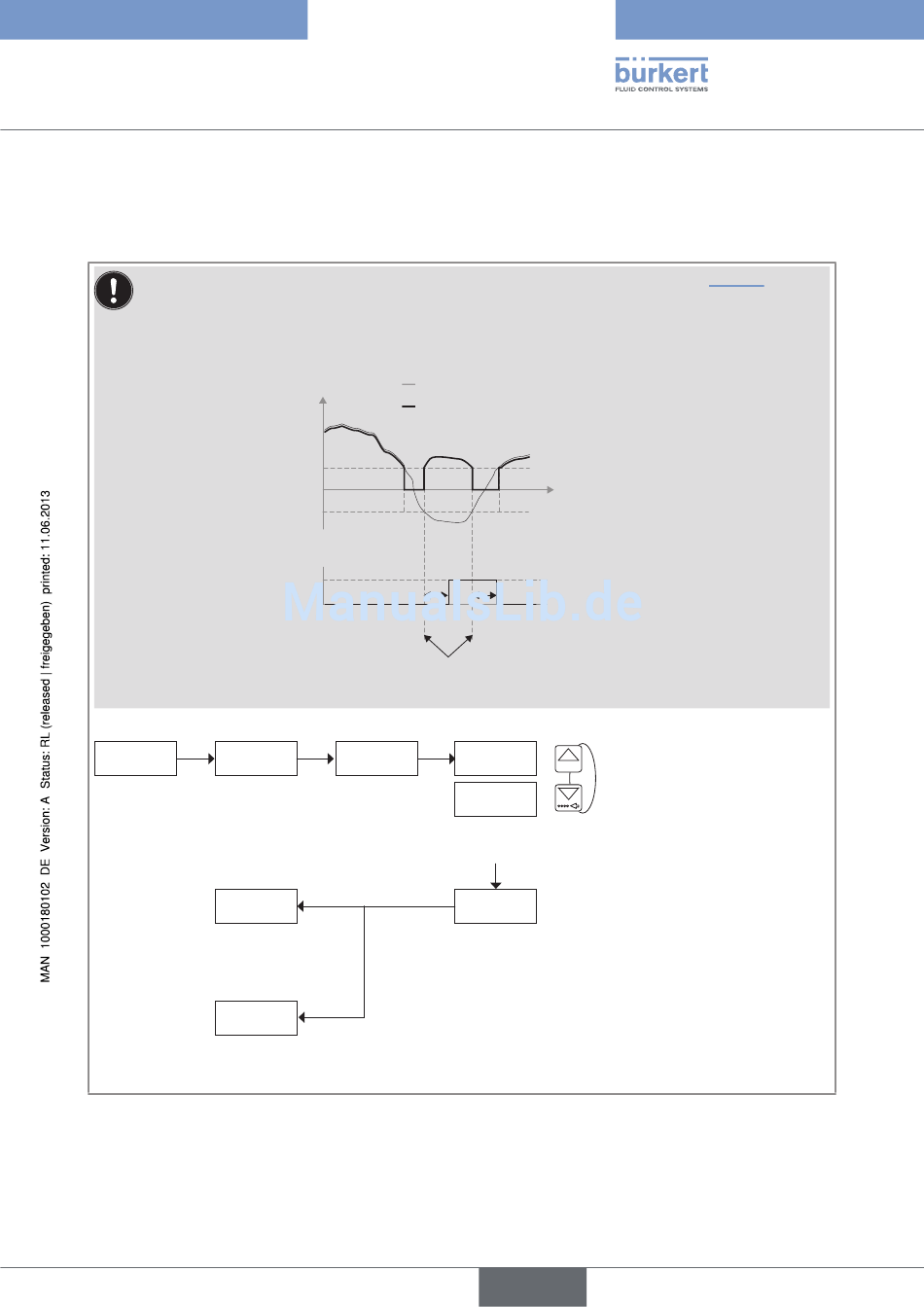

Bild 35: Konfiguration des DO1-Transistorausgangs zur Meldung der Fließrichtungsumkehr
gemessener Durchfluss
Durchfluss
angezeigter Durchfluss
+CUTOFF
0
-CUTOFF
DEL
Solange der Durchfluss kleiner ist als "-CUTOFF", ist die Geräte-Status-LED
orange; Gleichzeitig wird die Warnmeldung "NEG. FLOW" erzeugt.
RiCHtung
t
DEL = Zeitverzögerung
DEL
inV. JA
0......9
inV. nEin
→
Die Betriebsweise, invertiert oder nicht invertiert, des
Transistorausgangs wählen.
VERZ.1= 00
→
Die Zeitverzögerung (Wert zwischen 0 und 99 s) vor
der Umschaltung eingeben.
→
Bestätigen.
