8.6.6

Konfigurierung des Stromausgangs AO1

Der Stromausgang gibt einen Strom von 22 mA aus, wenn das Gerät einen Betriebsfehler anzeigt,
auch wenn der Stromausgang deaktiviert ist.
Der Ausgang 4...20 mA gibt einen elektrischen Strom aus, dessen Wert den vom Gerät gemessenen Durch-
fluss widerspiegelt.
Beispiel für den Zusammenhang zwischen Messbereich und Stromausgang:
→ Um das Ausgangssignal zu invertieren, für den 20-mA-Stromwert einen kleineren Durchflusswert als für
den 4-mA-Stromwert eingeben.
→ Um den Stromausgang zu deaktivieren, die 4-mA- und 20-mA-Grenzen auf Null einstellen. In diesem Fall
gibt der Stromausgang einen konstanten Strom von 4 mA aus.
AUSGANG

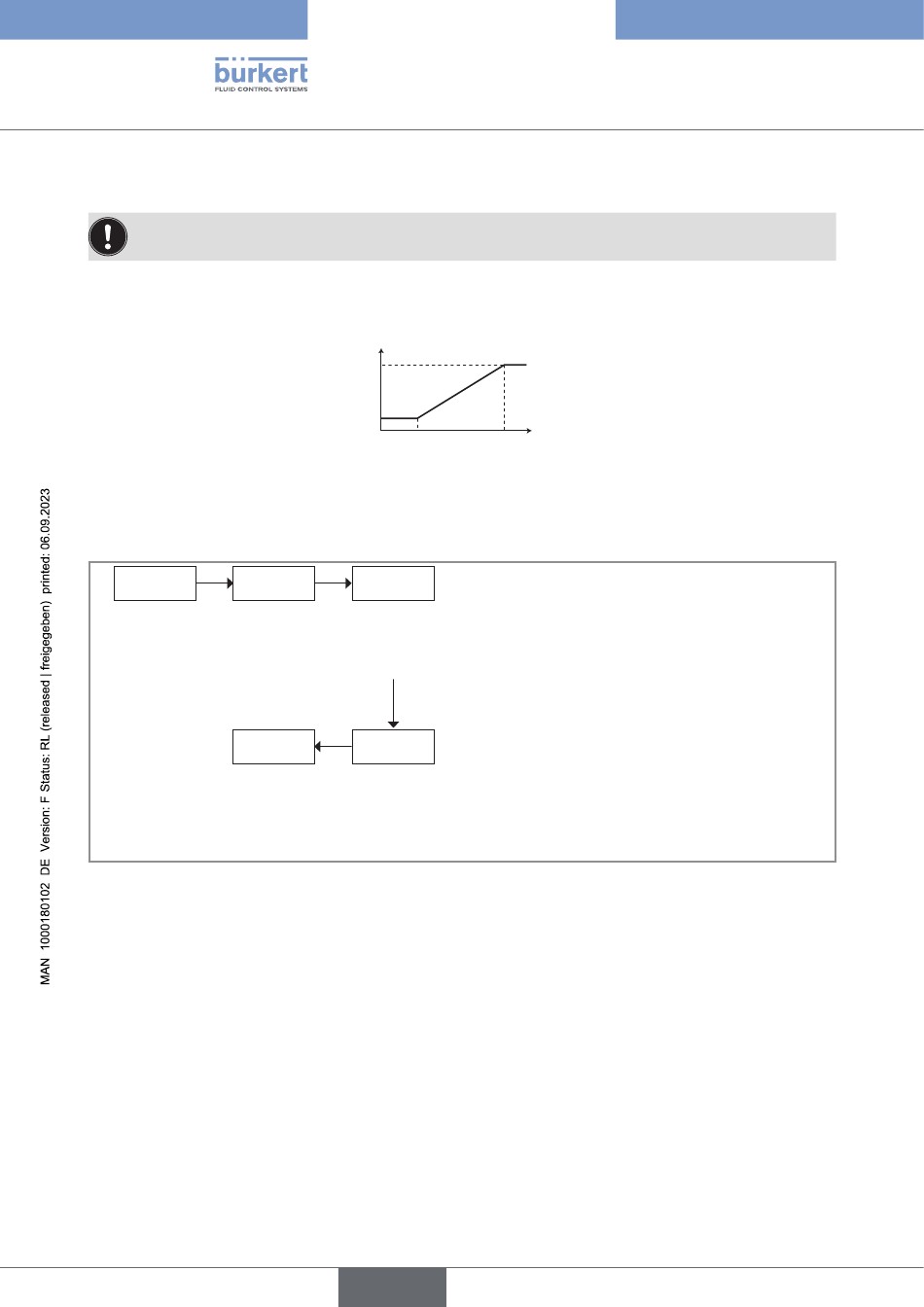

Abb. 29: Den Stromausgang parametrieren
40
mA
20
4
AO1 4 = 28,00
→ Durchflusswert, der dem 4-mA-Strom entspricht, in der
Funktion "EINHEIT" ausgewählten Einheit eingeben.
→ Bestätigen.
DO1 20 = 6,000
→ Durchflusswert, der dem 20-mA-Strom entspricht, in der
Funktion "EINHEIT" ausgewählten Einheit eingeben.
→ Bestätigen.
deutsch
20 180 l/min
Typ 8045
Bedienung und Funktion
