Bedienung und Funktion
Wenn der gemessene Durchfluss im Grenzdurchflussbereich liegt (siehe Kapitel 8.6.16), wird der
Durchfluss auf 0 und positiv gesetzt. Das folgende Diagramm zeigt das Verhalten des DO-Aus-
gangs, wenn er so konfiguriert ist, dass er Änderungen der Flüssigkeitszirkulation anzeigt, wenn
die CUT-OFF-Funktion verwendet wird.
DO-Ausgang aktiv
DO-Ausgang inaktiv
Der Relaisausgang DO2 oder DO3 kann so konfiguriert werden, dass er die Änderung der Flüssigkeitszir-
kulation anzeigt.
AUSGANG
DO2
DO3

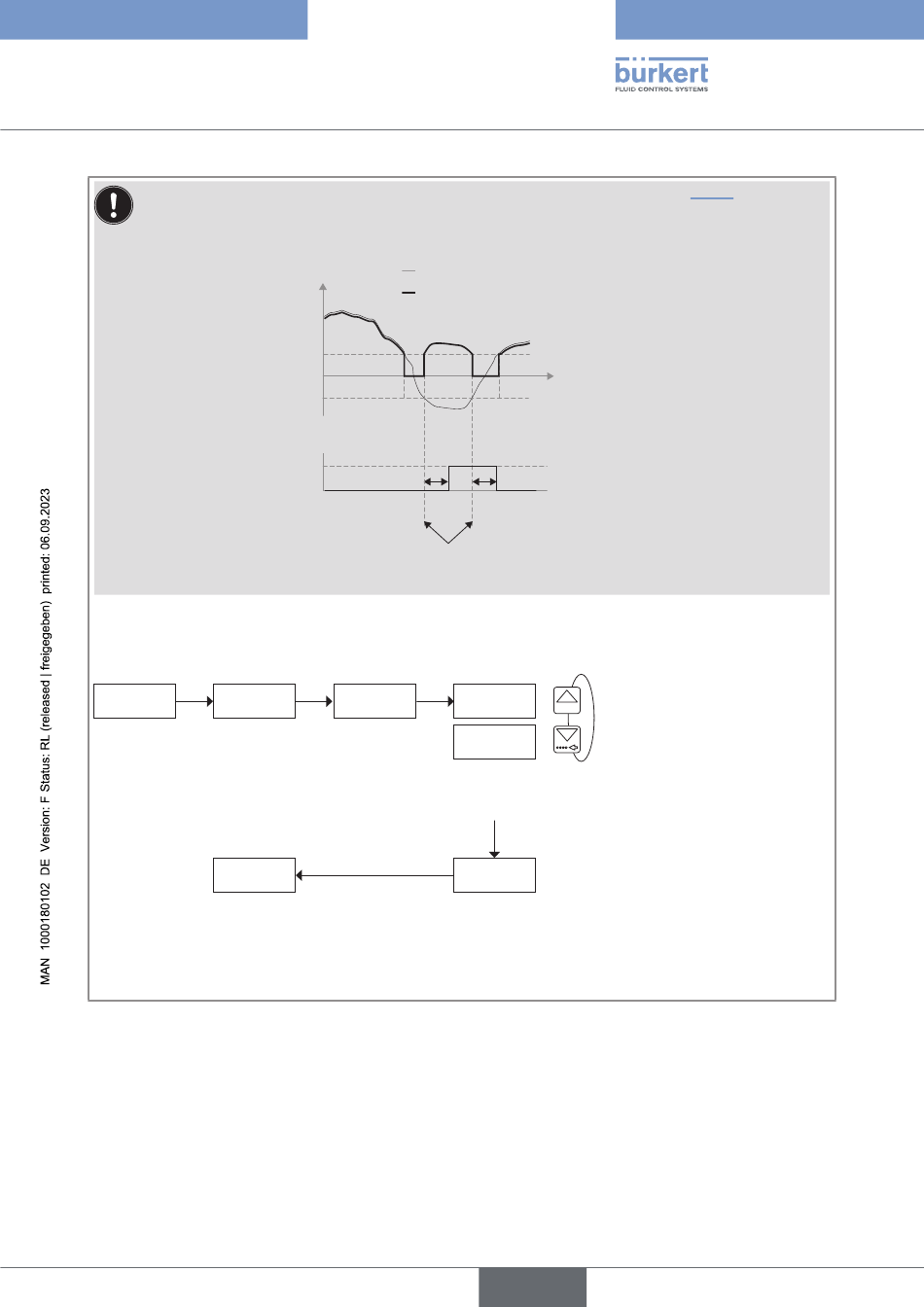

Abb. 37: Konfigurierung des Relaisausgangs DO2 oder DO3 zur Anzeige von Änderungen der Flüssigkeitszirkulation
Gemessener Durchfluss
Durchfluss
Angezeigter Durchfluss
+CUTOFF
0
-CUTOFF
DEL
Solange der gemessene Durchfluss kleiner als „-CUTOFF" ist, leuchtet die
Gerätestatus-LED orange und die Meldung „NEG. „FLOW" wird zur Liste der
Warnmeldungen hinzugefügt.
RICHTUNG
t
DEL
INV. JA
0......9
INV. NEIN
→ Die Betriebsweise des Relaisausgangs wählen
(invertiert oder nicht invertiert).
VERZ. 2= 00
→ Die Schaltzeitverzögerung muss zwischen 0 und
99 s eingestellt werden.
→ Bestätigen.
