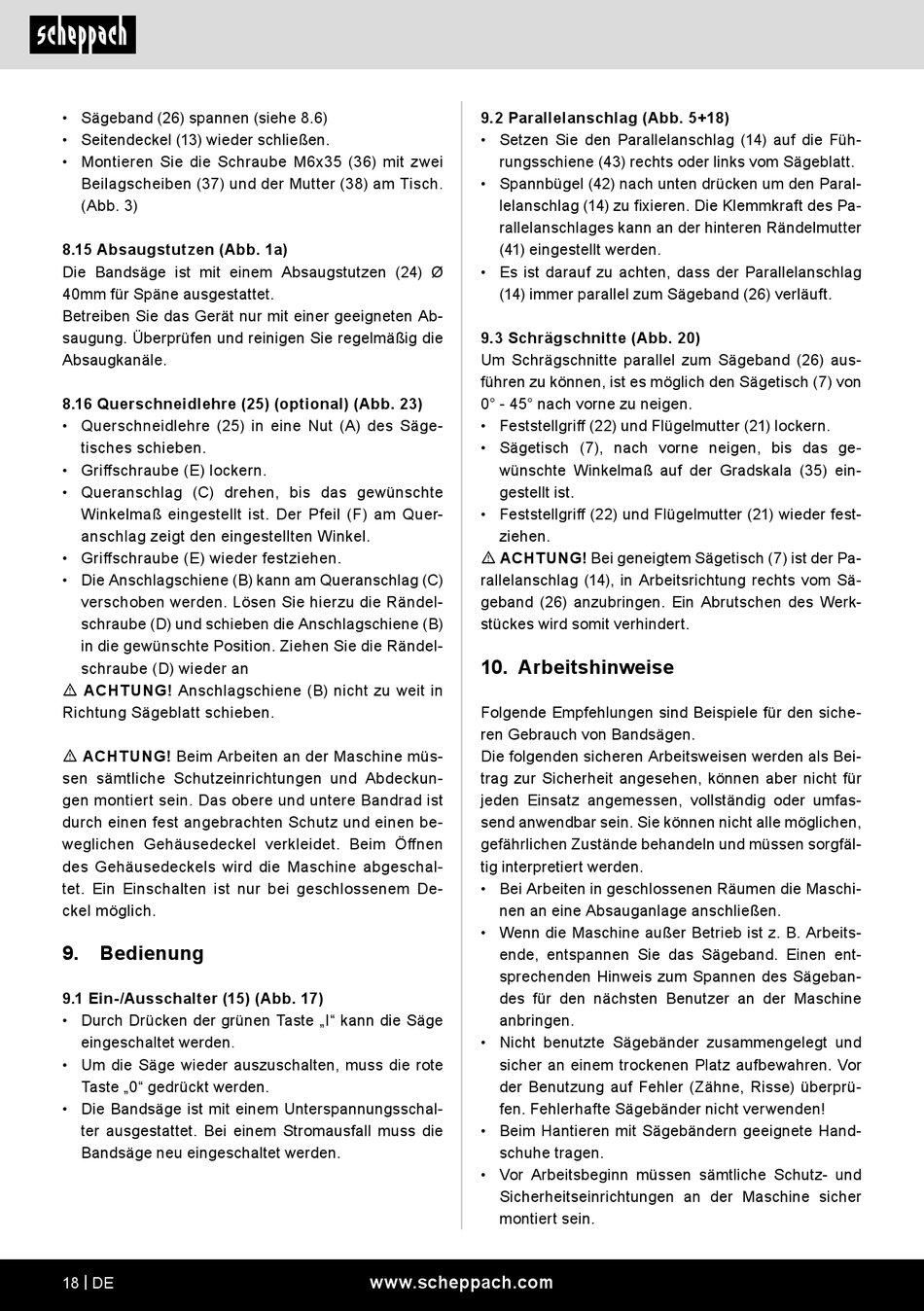

• Sägeband (26) spannen (siehe 8.6)
• Seitendeckel (13) wieder schließen.
• Montieren Sie die Schraube M6x35 (36) mit zwei
Beilagscheiben (37) und der Mutter (38) am Tisch.
(Abb. 3)
8.15 Absaugstutzen (Abb. 1a)
Die Bandsäge ist mit einem Absaugstutzen (24) Ø
40mm für Späne ausgestattet.
Betreiben Sie das Gerät nur mit einer geeigneten Ab-
saugung. Überprüfen und reinigen Sie regelmäßig die
Absaugkanäle.
8.16 Querschneidlehre (25) (optional) (Abb. 23)
• Querschneidlehre (25) in eine Nut (A) des Säge-
tisches schieben.
• Griffschraube (E) lockern.
• Queranschlag (C) drehen, bis das gewünschte
Winkelmaß eingestellt ist. Der Pfeil (F) am Quer-
anschlag zeigt den eingestellten Winkel.
• Griffschraube (E) wieder festziehen.
• Die Anschlagschiene (B) kann am Queranschlag (C)
verschoben werden. Lösen Sie hierzu die Rändel-
schraube (D) und schieben die Anschlagschiene (B)
in die gewünschte Position. Ziehen Sie die Rändel-
schraube (D) wieder an
m ACHTUNG! Anschlagschiene (B) nicht zu weit in
Richtung Sägeblatt schieben.
m ACHTUNG! Beim Arbeiten an der Maschine müs-
sen sämtliche Schutzeinrichtungen und Abdeckun-
gen montiert sein. Das obere und untere Bandrad ist
durch einen fest angebrachten Schutz und einen be-
weglichen Gehäusedeckel verkleidet. Beim Öffnen
des Gehäusedeckels wird die Maschine abgeschal-
tet. Ein Einschalten ist nur bei geschlossenem De-
ckel möglich.
9. Bedienung
9.1 Ein-/Ausschalter (15) (Abb. 17)
• Durch Drücken der grünen Taste „I" kann die Säge
eingeschaltet werden.
• Um die Säge wieder auszuschalten, muss die rote
Taste „0" gedrückt werden.
• Die Bandsäge ist mit einem Unterspannungsschal-
ter ausgestattet. Bei einem Stromausfall muss die
Bandsäge neu eingeschaltet werden.
18 | DE
9.2 Parallelanschlag (Abb. 5+18)
• Setzen Sie den Parallelanschlag (14) auf die Füh-
rungsschiene (43) rechts oder links vom Sägeblatt.
• Spannbügel (42) nach unten drücken um den Paral-
lelanschlag (14) zu fixieren. Die Klemmkraft des Pa-
rallelanschlages kann an der hinteren Rändelmutter
(41) eingestellt werden.
• Es ist darauf zu achten, dass der Parallelanschlag
(14) immer parallel zum Sägeband (26) verläuft.
9.3 Schrägschnitte (Abb. 20)
Um Schrägschnitte parallel zum Sägeband (26) aus-
führen zu können, ist es möglich den Sägetisch (7) von
0° - 45° nach vorne zu neigen.
• Feststellgriff (22) und Flügelmutter (21) lockern.
• Sägetisch (7), nach vorne neigen, bis das ge-
wünschte Winkelmaß auf der Gradskala (35) ein-
gestellt ist.
• Feststellgriff (22) und Flügelmutter (21) wieder fest-
ziehen.
m ACHTUNG! Bei geneigtem Sägetisch (7) ist der Pa-
rallelanschlag (14), in Arbeitsrichtung rechts vom Sä-
geband (26) anzubringen. Ein Abrutschen des Werk-
stückes wird somit verhindert.
10. Arbeitshinweise
Folgende Empfehlungen sind Beispiele für den siche-
ren Gebrauch von Bandsägen.
Die folgenden sicheren Arbeitsweisen werden als Bei-
trag zur Sicherheit angesehen, können aber nicht für
jeden Einsatz angemessen, vollständig oder umfas-
send anwendbar sein. Sie können nicht alle möglichen,
gefährlichen Zustände behandeln und müssen sorgfäl-
tig interpretiert werden.
• Bei Arbeiten in geschlossenen Räumen die Maschi-
nen an eine Absauganlage anschließen.
• Wenn die Maschine außer Betrieb ist z. B. Arbeits-
ende, entspannen Sie das Sägeband. Einen ent-
sprechenden Hinweis zum Spannen des Sägeban-
des für den nächsten Benutzer an der Maschine
anbringen.
• Nicht benutzte Sägebänder zusammengelegt und
sicher an einem trockenen Platz aufbewahren. Vor
der Benutzung auf Fehler (Zähne, Risse) überprü-
fen. Fehlerhafte Sägebänder nicht verwenden!
• Beim Hantieren mit Sägebändern geeignete Hand-
schuhe tragen.
• Vor Arbeitsbeginn müssen sämtliche Schutz- und
Sicherheitseinrichtungen an der Maschine sicher
montiert sein.
