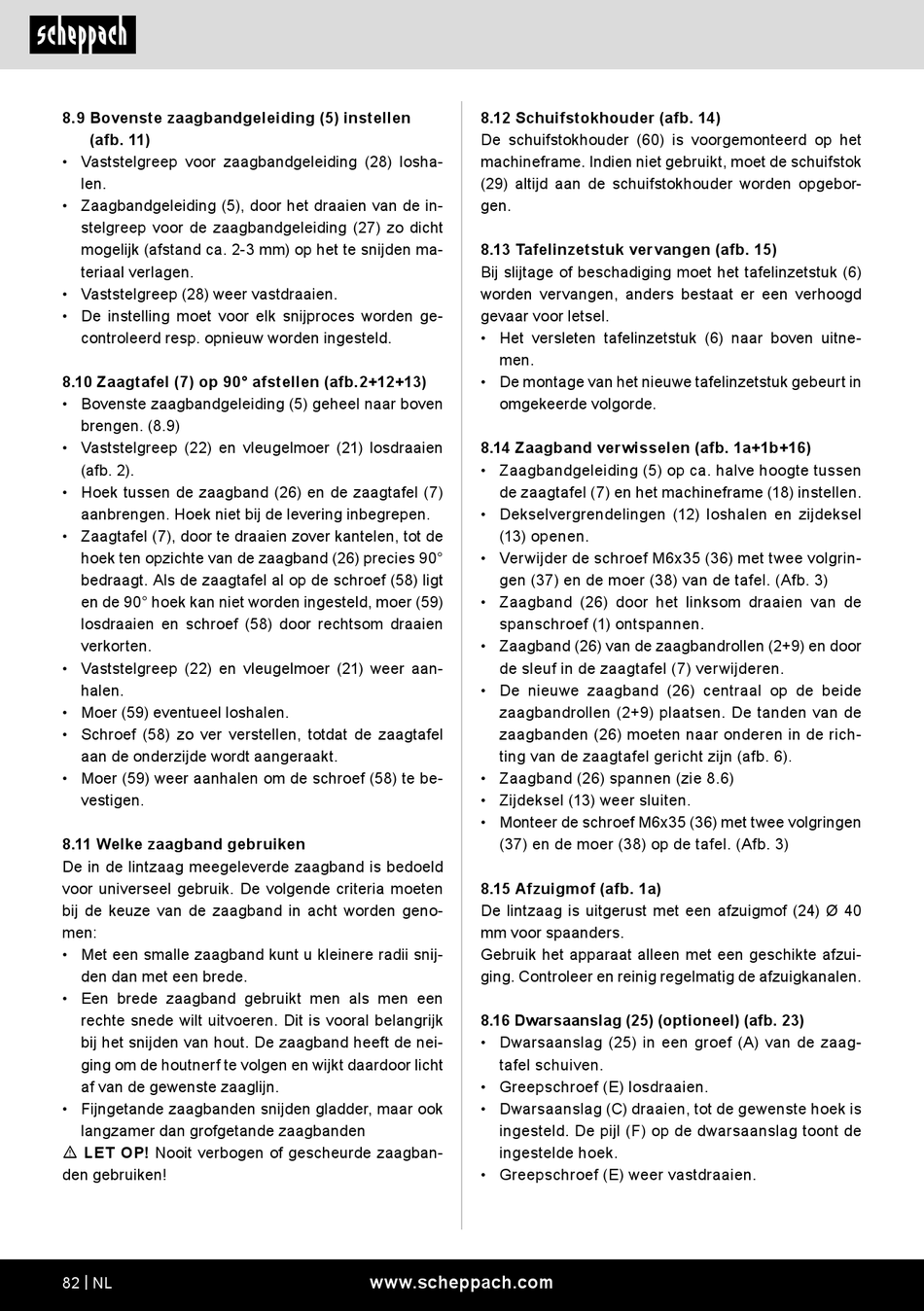

8.9 Bovenste zaagbandgeleiding (5) instellen
(afb. 11)
• Vaststelgreep voor zaagbandgeleiding (28) losha-
len.
• Zaagbandgeleiding (5), door het draaien van de in-
stelgreep voor de zaagbandgeleiding (27) zo dicht
mogelijk (afstand ca. 2-3 mm) op het te snijden ma-
teriaal verlagen.
• Vaststelgreep (28) weer vastdraaien.
• De instelling moet voor elk snijproces worden ge-
controleerd resp. opnieuw worden ingesteld.
8.10 Zaagtafel (7) op 90° afstellen (afb.2+12+13)
• Bovenste zaagbandgeleiding (5) geheel naar boven
brengen. (8.9)
• Vaststelgreep (22) en vleugelmoer (21) losdraaien
(afb. 2).
• Hoek tussen de zaagband (26) en de zaagtafel (7)
aanbrengen. Hoek niet bij de levering inbegrepen.
• Zaagtafel (7), door te draaien zover kantelen, tot de
hoek ten opzichte van de zaagband (26) precies 90°
bedraagt. Als de zaagtafel al op de schroef (58) ligt
en de 90° hoek kan niet worden ingesteld, moer (59)
losdraaien en schroef (58) door rechtsom draaien
verkorten.
• Vaststelgreep (22) en vleugelmoer (21) weer aan-
halen.
• Moer (59) eventueel loshalen.
• Schroef (58) zo ver verstellen, totdat de zaagtafel
aan de onderzijde wordt aangeraakt.
• Moer (59) weer aanhalen om de schroef (58) te be-
vestigen.
8.11 Welke zaagband gebruiken
De in de lintzaag meegeleverde zaagband is bedoeld
voor universeel gebruik. De volgende criteria moeten
bij de keuze van de zaagband in acht worden geno-
men:
• Met een smalle zaagband kunt u kleinere radii snij-
den dan met een brede.
• Een brede zaagband gebruikt men als men een
rechte snede wilt uitvoeren. Dit is vooral belangrijk
bij het snijden van hout. De zaagband heeft de nei-
ging om de houtnerf te volgen en wijkt daardoor licht
af van de gewenste zaaglijn.
• Fijngetande zaagbanden snijden gladder, maar ook
langzamer dan grofgetande zaagbanden
m LET OP! Nooit verbogen of gescheurde zaagban-
den gebruiken!
82 | NL
8.12 Schuifstokhouder (afb. 14)
De schuifstokhouder (60) is voorgemonteerd op het
machineframe. Indien niet gebruikt, moet de schuifstok
(29) altijd aan de schuifstokhouder worden opgebor-
gen.
8.13 Tafelinzetstuk vervangen (afb. 15)
Bij slijtage of beschadiging moet het tafelinzetstuk (6)
worden vervangen, anders bestaat er een verhoogd
gevaar voor letsel.
• Het versleten tafelinzetstuk (6) naar boven uitne-
men.
• De montage van het nieuwe tafelinzetstuk gebeurt in
omgekeerde volgorde.
8.14 Zaagband verwisselen (afb. 1a+1b+16)
• Zaagbandgeleiding (5) op ca. halve hoogte tussen
de zaagtafel (7) en het machineframe (18) instellen.
• Dekselvergrendelingen (12) loshalen en zijdeksel
(13) openen.
• Verwijder de schroef M6x35 (36) met twee volgrin-
gen (37) en de moer (38) van de tafel. (Afb. 3)
• Zaagband (26) door het linksom draaien van de
spanschroef (1) ontspannen.
• Zaagband (26) van de zaagbandrollen (2+9) en door
de sleuf in de zaagtafel (7) verwijderen.
• De nieuwe zaagband (26) centraal op de beide
zaagbandrollen (2+9) plaatsen. De tanden van de
zaagbanden (26) moeten naar onderen in de rich-
ting van de zaagtafel gericht zijn (afb. 6).
• Zaagband (26) spannen (zie 8.6)
• Zijdeksel (13) weer sluiten.
• Monteer de schroef M6x35 (36) met twee volgringen
(37) en de moer (38) op de tafel. (Afb. 3)
8.15 Afzuigmof (afb. 1a)
De lintzaag is uitgerust met een afzuigmof (24) Ø 40
mm voor spaanders.
Gebruik het apparaat alleen met een geschikte afzui-
ging. Controleer en reinig regelmatig de afzuigkanalen.
8.16 Dwarsaanslag (25) (optioneel) (afb. 23)
• Dwarsaanslag (25) in een groef (A) van de zaag-
tafel schuiven.
• Greepschroef (E) losdraaien.
• Dwarsaanslag (C) draaien, tot de gewenste hoek is
ingesteld. De pijl (F) op de dwarsaanslag toont de
ingestelde hoek.
• Greepschroef (E) weer vastdraaien.
