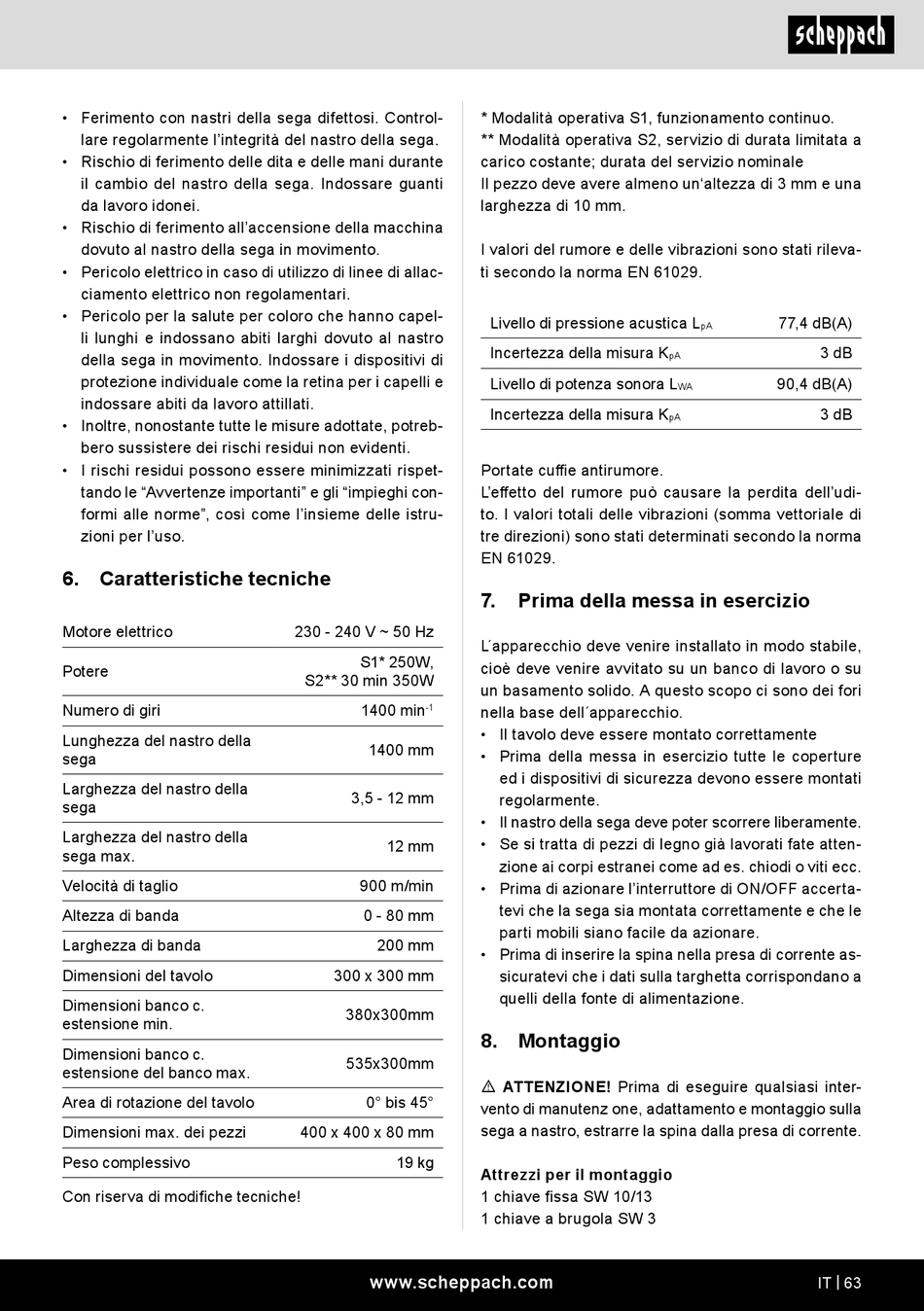

Scheppach HBS30 Original Bedienungsanleitung Seite 63

• Ferimento con nastri della sega difettosi. Control-
lare regolarmente l'integrità del nastro della sega.
• Rischio di ferimento delle dita e delle mani durante
il cambio del nastro della sega. Indossare guanti
da lavoro idonei.
• Rischio di ferimento all'accensione della macchina
dovuto al nastro della sega in movimento.
• Pericolo elettrico in caso di utilizzo di linee di allac-
ciamento elettrico non regolamentari.
• Pericolo per la salute per coloro che hanno capel-
li lunghi e indossano abiti larghi dovuto al nastro
della sega in movimento. Indossare i dispositivi di
protezione individuale come la retina per i capelli e
indossare abiti da lavoro attillati.
• Inoltre, nonostante tutte le misure adottate, potreb-
bero sussistere dei rischi residui non evidenti.
• I rischi residui possono essere minimizzati rispet-
tando le "Avvertenze importanti" e gli "impieghi con-
formi alle norme", così come l'insieme delle istru-
zioni per l'uso.
6. Caratteristiche tecniche
Motore elettrico
Potere
Numero di giri
Lunghezza del nastro della
sega
Larghezza del nastro della
sega
Larghezza del nastro della
sega max.
Velocità di taglio
Altezza di banda
Larghezza di banda
Dimensioni del tavolo
Dimensioni banco c.
estensione min.
Dimensioni banco c.
estensione del banco max.
Area di rotazione del tavolo
Dimensioni max. dei pezzi
Peso complessivo
Con riserva di modifiche tecniche!
230 - 240 V ~ 50 Hz
S1* 250W,
S2** 30 min 350W
1400 min
-1
1400 mm
3,5 - 12 mm
12 mm
900 m/min
0 - 80 mm
200 mm
300 x 300 mm
380x300mm
535x300mm
0° bis 45°
400 x 400 x 80 mm
19 kg
www.scheppach.com
* Modalità operativa S1, funzionamento continuo.
** Modalità operativa S2, servizio di durata limitata a
carico costante; durata del servizio nominale
Il pezzo deve avere almeno un'altezza di 3 mm e una
larghezza di 10 mm.
I valori del rumore e delle vibrazioni sono stati rileva-
ti secondo la norma EN 61029.
Livello di pressione acustica L
Incertezza della misura K
Livello di potenza sonora L
Incertezza della misura K
Portate cuffie antirumore.
L'effetto del rumore può causare la perdita dell'udi-
to. I valori totali delle vibrazioni (somma vettoriale di
tre direzioni) sono stati determinati secondo la norma
EN 61029.
7. Prima della messa in esercizio
L´apparecchio deve venire installato in modo stabile,
cioè deve venire avvitato su un banco di lavoro o su
un basamento solido. A questo scopo ci sono dei fori
nella base dell´apparecchio.
• Il tavolo deve essere montato correttamente
• Prima della messa in esercizio tutte le coperture
ed i dispositivi di sicurezza devono essere montati
regolarmente.
• Il nastro della sega deve poter scorrere liberamente.
• Se si tratta di pezzi di legno già lavorati fate atten-
zione ai corpi estranei come ad es. chiodi o viti ecc.
• Prima di azionare l'interruttore di ON/OFF accerta-
tevi che la sega sia montata correttamente e che le
parti mobili siano facile da azionare.
• Prima di inserire la spina nella presa di corrente as-
sicuratevi che i dati sulla targhetta corrispondano a
quelli della fonte di alimentazione.
8. Montaggio
m ATTENZIONE! Prima di eseguire qualsiasi inter-
vento di manutenz one, adattamento e montaggio sulla
sega a nastro, estrarre la spina dalla presa di corrente.
Attrezzi per il montaggio
1 chiave fissa SW 10/13
1 chiave a brugola SW 3
77,4 dB(A)
pA
3 dB
pA
90,4 dB(A)
WA
3 dB
pA
IT | 63
