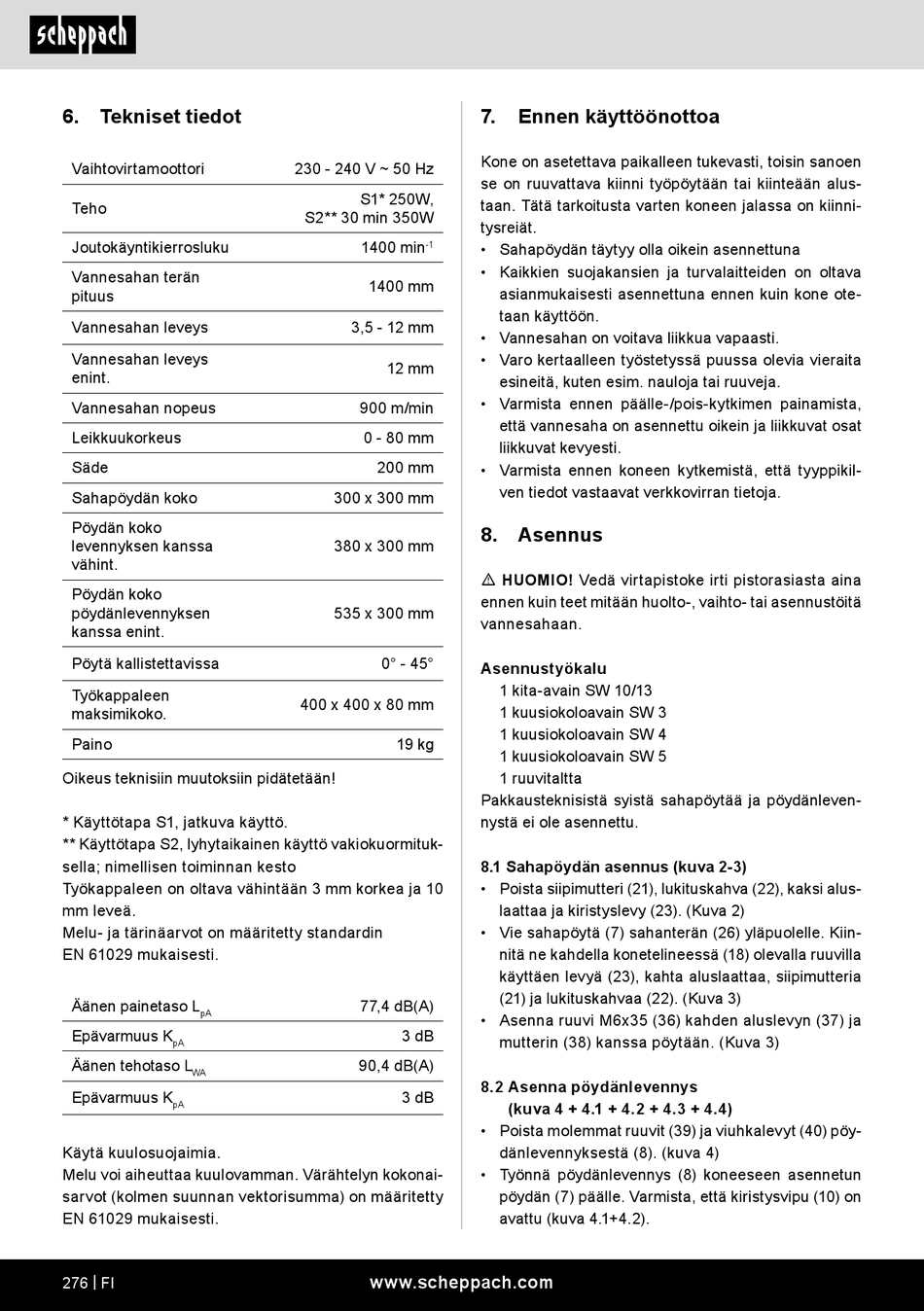

6. Tekniset tiedot
Vaihtovirtamoottori
Teho
Joutokäyntikierrosluku
Vannesahan terän
pituus
Vannesahan leveys
Vannesahan leveys
enint.
Vannesahan nopeus
Leikkuukorkeus
Säde
Sahapöydän koko
Pöydän koko
levennyksen kanssa
vähint.
Pöydän koko
pöydänlevennyksen
kanssa enint.
Pöytä kallistettavissa
Työkappaleen
maksimikoko.
Paino
Oikeus teknisiin muutoksiin pidätetään!
* Käyttötapa S1, jatkuva käyttö.
** Käyttötapa S2, lyhytaikainen käyttö vakiokuormituk-
sella; nimellisen toiminnan kesto
Työkappaleen on oltava vähintään 3 mm korkea ja 10
mm leveä.
Melu- ja tärinäarvot on määritetty standardin
EN 61029 mukaisesti.
Äänen painetaso L
pA
Epävarmuus K
pA
Äänen tehotaso L
WA
Epävarmuus K
pA
Käytä kuulosuojaimia.
Melu voi aiheuttaa kuulovamman. Värähtelyn kokonai-
sarvot (kolmen suunnan vektorisumma) on määritetty
EN 61029 mukaisesti.
276 | FI
230 - 240 V ~ 50 Hz
S1* 250W,
S2** 30 min 350W
1400 min
-1
1400 mm
3,5 - 12 mm
12 mm
900 m/min
0 - 80 mm
200 mm
300 x 300 mm
380 x 300 mm
535 x 300 mm
0° - 45°
400 x 400 x 80 mm
19 kg
77,4 dB(A)
3 dB
90,4 dB(A)
3 dB
www.scheppach.com
7. Ennen käyttöönottoa
Kone on asetettava paikalleen tukevasti, toisin sanoen
se on ruuvattava kiinni työpöytään tai kiinteään alus-
taan. Tätä tarkoitusta varten koneen jalassa on kiinni-
tysreiät.
• Sahapöydän täytyy olla oikein asennettuna
• Kaikkien suojakansien ja turvalaitteiden on oltava
asianmukaisesti asennettuna ennen kuin kone ote-
taan käyttöön.
• Vannesahan on voitava liikkua vapaasti.
• Varo kertaalleen työstetyssä puussa olevia vieraita
esineitä, kuten esim. nauloja tai ruuveja.
• Varmista ennen päälle-/pois-kytkimen painamista,
että vannesaha on asennettu oikein ja liikkuvat osat
liikkuvat kevyesti.
• Varmista ennen koneen kytkemistä, että tyyppikil-
ven tiedot vastaavat verkkovirran tietoja.
8. Asennus
m HUOMIO! Vedä virtapistoke irti pistorasiasta aina
ennen kuin teet mitään huolto-, vaihto- tai asennustöitä
vannesahaan.
Asennustyökalu
1 kita-avain SW 10/13
1 kuusiokoloavain SW 3
1 kuusiokoloavain SW 4
1 kuusiokoloavain SW 5
1 ruuvitaltta
Pakkausteknisistä syistä sahapöytää ja pöydänleven-
nystä ei ole asennettu.
8.1 Sahapöydän asennus (kuva 2-3)
• Poista siipimutteri (21), lukituskahva (22), kaksi alus-
laattaa ja kiristyslevy (23). (Kuva 2)
• Vie sahapöytä (7) sahanterän (26) yläpuolelle. Kiin-
nitä ne kahdella konetelineessä (18) olevalla ruuvilla
käyttäen levyä (23), kahta aluslaattaa, siipimutteria
(21) ja lukituskahvaa (22). (Kuva 3)
• Asenna ruuvi M6x35 (36) kahden aluslevyn (37) ja
mutterin (38) kanssa pöytään. (Kuva 3)
8.2 Asenna pöydänlevennys
(kuva 4 + 4.1 + 4.2 + 4.3 + 4.4)
• Poista molemmat ruuvit (39) ja viuhkalevyt (40) pöy-
dänlevennyksestä (8). (kuva 4)
• Työnnä pöydänlevennys (8) koneeseen asennetun
pöydän (7) päälle. Varmista, että kiristysvipu (10) on
avattu (kuva 4.1+4.2).
