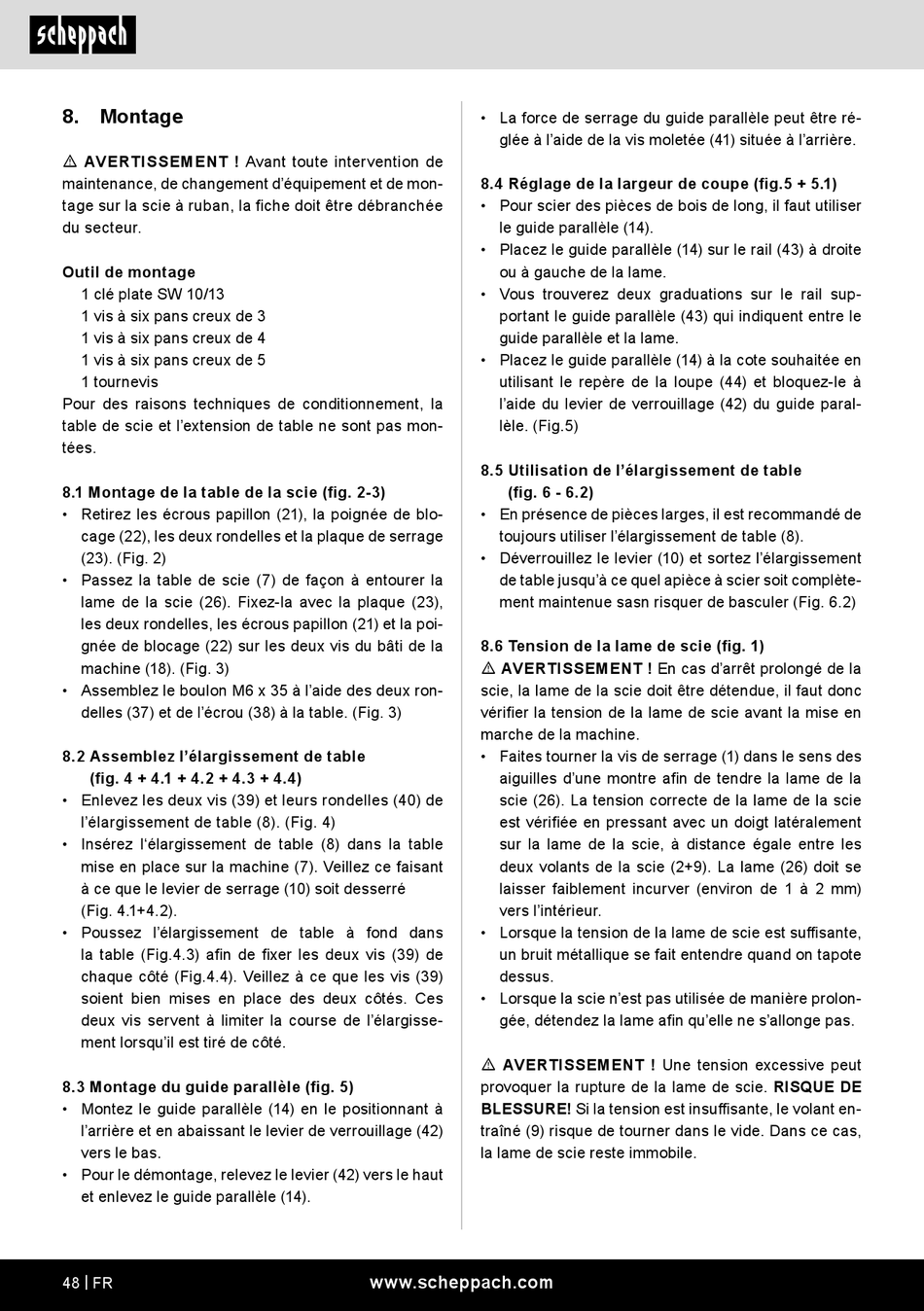

Scheppach HBS30 Original Bedienungsanleitung Seite 48

8. Montage
m AVERTISSEMENT ! Avant toute intervention de
maintenance, de changement d'équipement et de mon-
tage sur la scie à ruban, la fiche doit être débranchée
du secteur.
Outil de montage
1 clé plate SW 10/13
1 vis à six pans creux de 3
1 vis à six pans creux de 4
1 vis à six pans creux de 5
1 tournevis
Pour des raisons techniques de conditionnement, la
table de scie et l'extension de table ne sont pas mon-
tées.
8.1 Montage de la table de la scie (fig. 2-3)
• Retirez les écrous papillon (21), la poignée de blo-
cage (22), les deux rondelles et la plaque de serrage
(23). (Fig. 2)
• Passez la table de scie (7) de façon à entourer la
lame de la scie (26). Fixez-la avec la plaque (23),
les deux rondelles, les écrous papillon (21) et la poi-
gnée de blocage (22) sur les deux vis du bâti de la
machine (18). (Fig. 3)
• Assemblez le boulon M6 x 35 à l'aide des deux ron-
delles (37) et de l'écrou (38) à la table. (Fig. 3)
8.2 Assemblez l'élargissement de table
(fig. 4 + 4.1 + 4.2 + 4.3 + 4.4)
• Enlevez les deux vis (39) et leurs rondelles (40) de
l'élargissement de table (8). (Fig. 4)
• Insérez l'élargissement de table (8) dans la table
mise en place sur la machine (7). Veillez ce faisant
à ce que le levier de serrage (10) soit desserré
(Fig. 4.1+4.2).
• Poussez l'élargissement de table à fond dans
la table (Fig.4.3) afin de fixer les deux vis (39) de
chaque côté (Fig.4.4). Veillez à ce que les vis (39)
soient bien mises en place des deux côtés. Ces
deux vis servent à limiter la course de l'élargisse-
ment lorsqu'il est tiré de côté.
8.3 Montage du guide parallèle (fig. 5)
• Montez le guide parallèle (14) en le positionnant à
l'arrière et en abaissant le levier de verrouillage (42)
vers le bas.
• Pour le démontage, relevez le levier (42) vers le haut
et enlevez le guide parallèle (14).
48 | FR
• La force de serrage du guide parallèle peut être ré-
glée à l'aide de la vis moletée (41) située à l'arrière.
8.4 Réglage de la largeur de coupe (fig.5 + 5.1)
• Pour scier des pièces de bois de long, il faut utiliser
le guide parallèle (14).
• Placez le guide parallèle (14) sur le rail (43) à droite
ou à gauche de la lame.
• Vous trouverez deux graduations sur le rail sup-
portant le guide parallèle (43) qui indiquent entre le
guide parallèle et la lame.
• Placez le guide parallèle (14) à la cote souhaitée en
utilisant le repère de la loupe (44) et bloquez-le à
l'aide du levier de verrouillage (42) du guide paral-
lèle. (Fig.5)
8.5 Utilisation de l'élargissement de table
(fig. 6 - 6.2)
• En présence de pièces larges, il est recommandé de
toujours utiliser l'élargissement de table (8).
• Déverrouillez le levier (10) et sortez l'élargissement
de table jusqu'à ce quel apièce à scier soit complète-
ment maintenue sasn risquer de basculer (Fig. 6.2)
8.6 Tension de la lame de scie (fig. 1)
m AVERTISSEMENT ! En cas d'arrêt prolongé de la
scie, la lame de la scie doit être détendue, il faut donc
vérifier la tension de la lame de scie avant la mise en
marche de la machine.
• Faites tourner la vis de serrage (1) dans le sens des
aiguilles d'une montre afin de tendre la lame de la
scie (26). La tension correcte de la lame de la scie
est vérifiée en pressant avec un doigt latéralement
sur la lame de la scie, à distance égale entre les
deux volants de la scie (2+9). La lame (26) doit se
laisser faiblement incurver (environ de 1 à 2 mm)
vers l'intérieur.
• Lorsque la tension de la lame de scie est suffisante,
un bruit métallique se fait entendre quand on tapote
dessus.
• Lorsque la scie n'est pas utilisée de manière prolon-
gée, détendez la lame afin qu'elle ne s'allonge pas.
m AVERTISSEMENT ! Une tension excessive peut
provoquer la rupture de la lame de scie. RISQUE DE
BLESSURE! Si la tension est insuffisante, le volant en-
traîné (9) risque de tourner dans le vide. Dans ce cas,
la lame de scie reste immobile.
