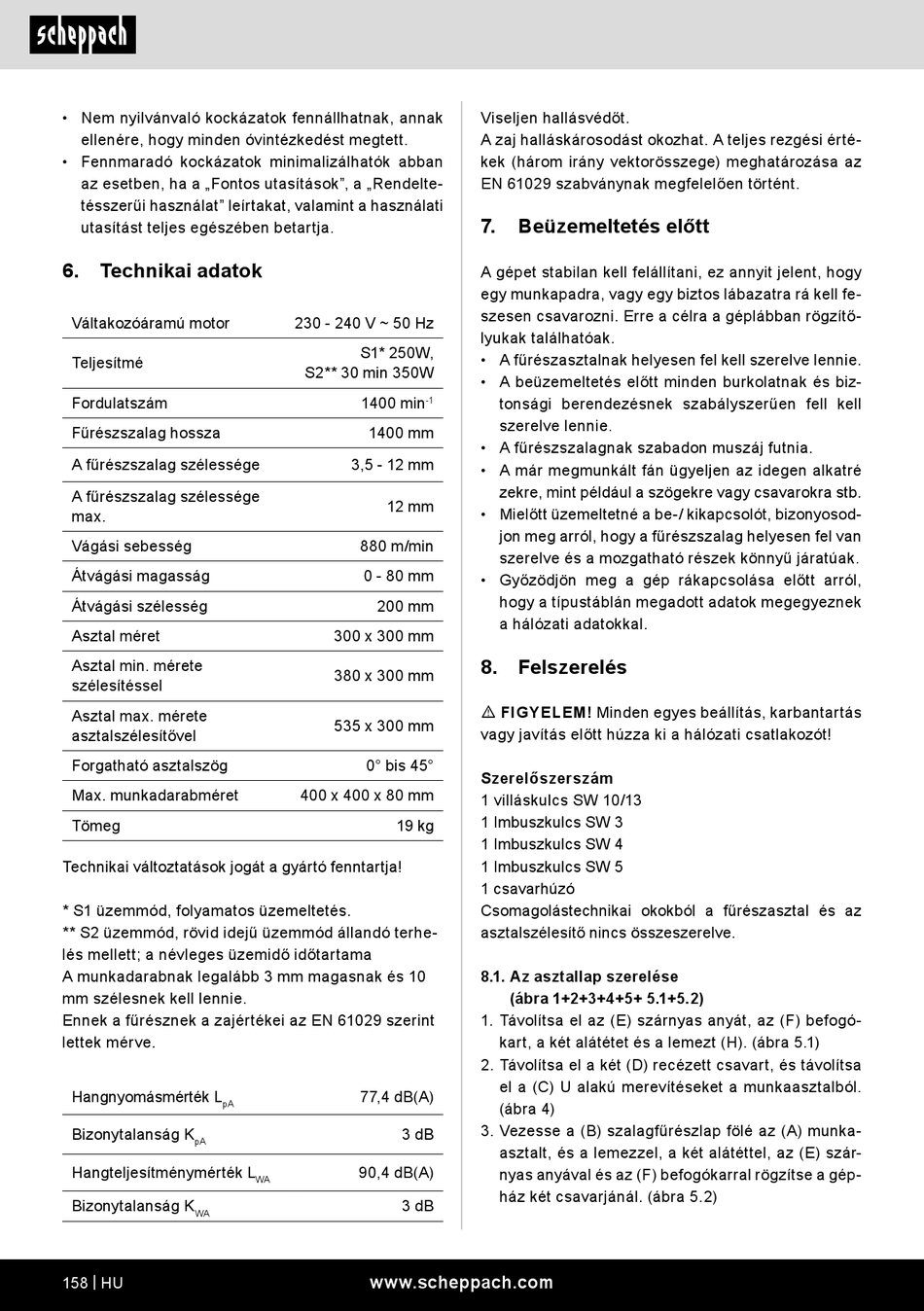

• Nem nyilvánvaló kockázatok fennállhatnak, annak
ellenére, hogy minden óvintézkedést megtett.
• Fennmaradó kockázatok minimalizálhatók abban
az esetben, ha a „Fontos utasítások", a „Rendelte-
tésszerűi használat" leírtakat, valamint a használati
utasítást teljes egészében betartja.
6. Technikai adatok
Váltakozóáramú motor
Teljesítmé
Fordulatszám
Fűrészszalag hossza
A fűrészszalag szélessége
A fűrészszalag szélessége
max.
Vágási sebesség
Átvágási magasság
Átvágási szélesség
Asztal méret
Asztal min. mérete
szélesítéssel
Asztal max. mérete
asztalszélesítővel
Forgatható asztalszög
Max. munkadarabméret
Tömeg
Technikai változtatások jogát a gyártó fenntartja!
* S1 üzemmód, folyamatos üzemeltetés.
** S2 üzemmód, rövid idejű üzemmód állandó terhe-
lés mellett; a névleges üzemidő időtartama
A munkadarabnak legalább 3 mm magasnak és 10
mm szélesnek kell lennie.
Ennek a fűrésznek a zajértékei az EN 61029 szerint
lettek mérve.
Hangnyomásmérték L
pA
Bizonytalanság K
pA
Hangteljesítménymérték L
Bizonytalanság K
WA
158 | HU
230 - 240 V ~ 50 Hz
S1* 250W,
S2** 30 min 350W
1400 min
-1
1400 mm
3,5 - 12 mm
12 mm
880 m/min
0 - 80 mm
200 mm
300 x 300 mm
380 x 300 mm
535 x 300 mm
0° bis 45°
400 x 400 x 80 mm
19 kg
77,4 dB(A)
3 dB
90,4 dB(A)
WA
3 dB
www.scheppach.com
Viseljen hallásvédőt.
A zaj halláskárosodást okozhat. A teljes rezgési érté-
kek (három irány vektorösszege) meghatározása az
EN 61029 szabványnak megfelelően történt.
7. Beüzemeltetés előtt
A gépet stabilan kell felállítani, ez annyit jelent, hogy
egy munkapadra, vagy egy biztos lábazatra rá kell fe-
szesen csavarozni. Erre a célra a géplábban rögzítő-
lyukak találhatóak.
• A fűrészasztalnak helyesen fel kell szerelve lennie.
• A beüzemeltetés előtt minden burkolatnak és biz-
tonsági berendezésnek szabályszerűen fell kell
szerelve lennie.
• A fűrészszalagnak szabadon muszáj futnia.
• A már megmunkált fán ügyeljen az idegen alkatré
zekre, mint például a szögekre vagy csavarokra stb.
• Mielőtt üzemeltetné a be-/ kikapcsolót, bizonyosod-
jon meg arról, hogy a fűrészszalag helyesen fel van
szerelve és a mozgatható részek könnyű járatúak.
• Győzödjön meg a gép rákapcsolása előtt arról,
hogy a típustáblán megadott adatok megegyeznek
a hálózati adatokkal.
8. Felszerelés
m FIGYELEM! Minden egyes beállítás, karbantartás
vagy javítás előtt húzza ki a hálózati csatlakozót!
Szerelőszerszám
1 villáskulcs SW 10/13
1 Imbuszkulcs SW 3
1 Imbuszkulcs SW 4
1 Imbuszkulcs SW 5
1 csavarhúzó
Csomagolástechnikai okokból a fűrészasztal és az
asztalszélesítő nincs összeszerelve.
8.1. Az asztallap szerelése
(ábra 1+2+3+4+5+ 5.1+5.2)
1. Távolítsa el az (E) szárnyas anyát, az (F) befogó-
kart, a két alátétet és a lemezt (H). (ábra 5.1)
2. Távolítsa el a két (D) recézett csavart, és távolítsa
el a (C) U alakú merevítéseket a munkaasztalból.
(ábra 4)
3. Vezesse a (B) szalagfűrészlap fölé az (A) munka-
asztalt, és a lemezzel, a két alátéttel, az (E) szár-
nyas anyával és az (F) befogókarral rögzítse a gép-
ház két csavarjánál. (ábra 5.2)
