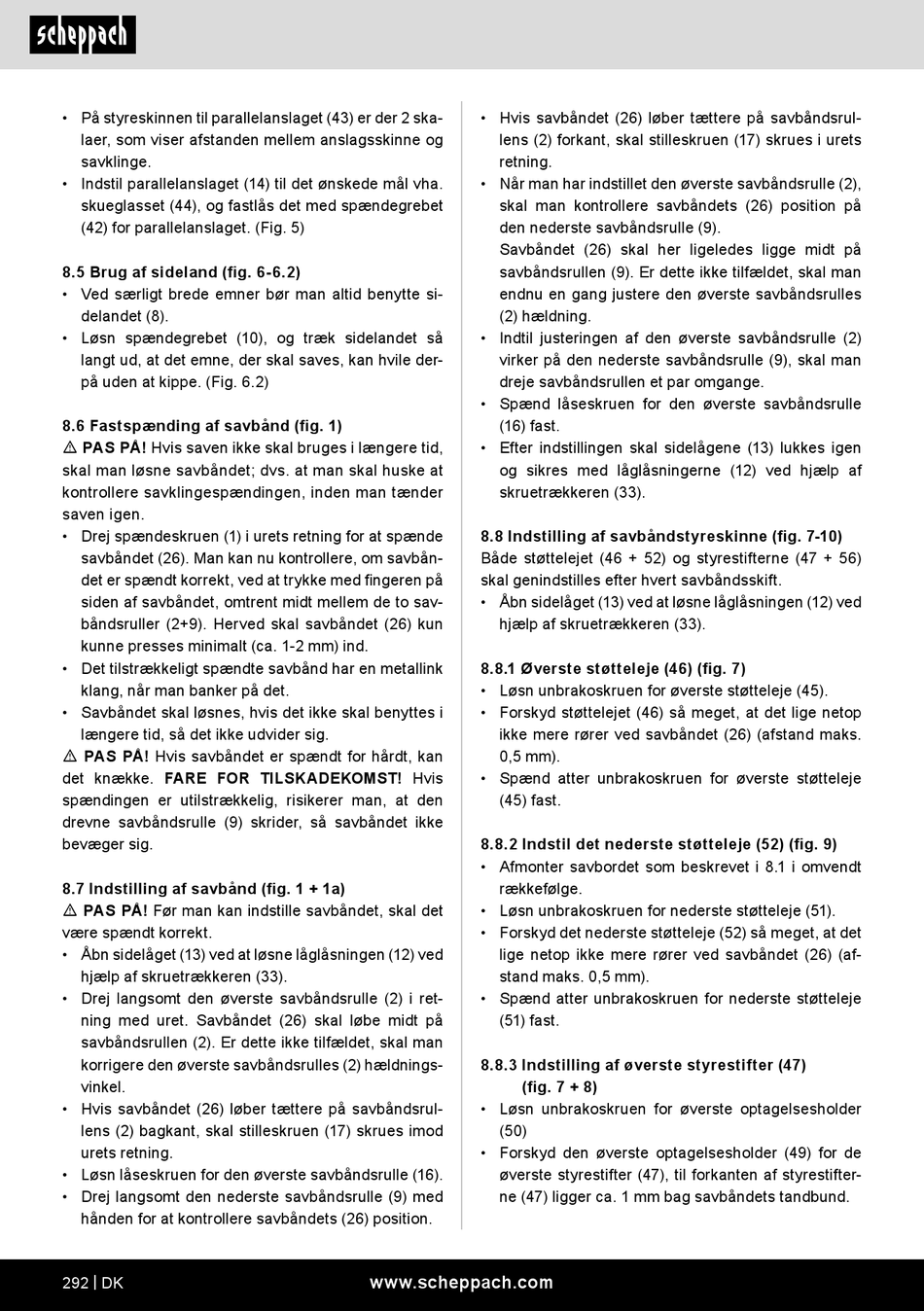

• På styreskinnen til parallelanslaget (43) er der 2 ska-
laer, som viser afstanden mellem anslagsskinne og
savklinge.
• Indstil parallelanslaget (14) til det ønskede mål vha.
skueglasset (44), og fastlås det med spændegrebet
(42) for parallelanslaget. (Fig. 5)
8.5 Brug af sideland (fig. 6-6.2)
• Ved særligt brede emner bør man altid benytte si-
delandet (8).
• Løsn spændegrebet (10), og træk sidelandet så
langt ud, at det emne, der skal saves, kan hvile der-
på uden at kippe. (Fig. 6.2)
8.6 Fastspænding af savbånd (fig. 1)
m PAS PÅ! Hvis saven ikke skal bruges i længere tid,
skal man løsne savbåndet; dvs. at man skal huske at
kontrollere savklingespændingen, inden man tænder
saven igen.
• Drej spændeskruen (1) i urets retning for at spænde
savbåndet (26). Man kan nu kontrollere, om savbån-
det er spændt korrekt, ved at trykke med fingeren på
siden af savbåndet, omtrent midt mellem de to sav-
båndsruller (2+9). Herved skal savbåndet (26) kun
kunne presses minimalt (ca. 1-2 mm) ind.
• Det tilstrækkeligt spændte savbånd har en metallink
klang, når man banker på det.
• Savbåndet skal løsnes, hvis det ikke skal benyttes i
længere tid, så det ikke udvider sig.
m PAS PÅ! Hvis savbåndet er spændt for hårdt, kan
det knække. FARE FOR TILSKADEKOMST! Hvis
spændingen er utilstrækkelig, risikerer man, at den
drevne savbåndsrulle (9) skrider, så savbåndet ikke
bevæger sig.
8.7 Indstilling af savbånd (fig. 1 + 1a)
m PAS PÅ! Før man kan indstille savbåndet, skal det
være spændt korrekt.
• Åbn sidelåget (13) ved at løsne låglåsningen (12) ved
hjælp af skruetrækkeren (33).
• Drej langsomt den øverste savbåndsrulle (2) i ret-
ning med uret. Savbåndet (26) skal løbe midt på
savbåndsrullen (2). Er dette ikke tilfældet, skal man
korrigere den øverste savbåndsrulles (2) hældnings-
vinkel.
• Hvis savbåndet (26) løber tættere på savbåndsrul-
lens (2) bagkant, skal stilleskruen (17) skrues imod
urets retning.
• Løsn låseskruen for den øverste savbåndsrulle (16).
• Drej langsomt den nederste savbåndsrulle (9) med
hånden for at kontrollere savbåndets (26) position.
292 | DK
• Hvis savbåndet (26) løber tættere på savbåndsrul-
lens (2) forkant, skal stilleskruen (17) skrues i urets
retning.
• Når man har indstillet den øverste savbåndsrulle (2),
skal man kontrollere savbåndets (26) position på
den nederste savbåndsrulle (9).
Savbåndet (26) skal her ligeledes ligge midt på
savbåndsrullen (9). Er dette ikke tilfældet, skal man
endnu en gang justere den øverste savbåndsrulles
(2) hældning.
• Indtil justeringen af den øverste savbåndsrulle (2)
virker på den nederste savbåndsrulle (9), skal man
dreje savbåndsrullen et par omgange.
• Spænd låseskruen for den øverste savbåndsrulle
(16) fast.
• Efter indstillingen skal sidelågene (13) lukkes igen
og sikres med låglåsningerne (12) ved hjælp af
skruetrækkeren (33).
8.8 Indstilling af savbåndstyreskinne (fig. 7-10)
Både støttelejet (46 + 52) og styrestifterne (47 + 56)
skal genindstilles efter hvert savbåndsskift.
• Åbn sidelåget (13) ved at løsne låglåsningen (12) ved
hjælp af skruetrækkeren (33).
8.8.1 Øverste støtteleje (46) (fig. 7)
• Løsn unbrakoskruen for øverste støtteleje (45).
• Forskyd støttelejet (46) så meget, at det lige netop
ikke mere rører ved savbåndet (26) (afstand maks.
0,5 mm).
• Spænd atter unbrakoskruen for øverste støtteleje
(45) fast.
8.8.2 Indstil det nederste støtteleje (52) (fig. 9)
• Afmonter savbordet som beskrevet i 8.1 i omvendt
rækkefølge.
• Løsn unbrakoskruen for nederste støtteleje (51).
• Forskyd det nederste støtteleje (52) så meget, at det
lige netop ikke mere rører ved savbåndet (26) (af-
stand maks. 0,5 mm).
• Spænd atter unbrakoskruen for nederste støtteleje
(51) fast.
8.8.3 Indstilling af øverste styrestifter (47)
(fig. 7 + 8)
• Løsn unbrakoskruen for øverste optagelsesholder
(50)
• Forskyd den øverste optagelsesholder (49) for de
øverste styrestifter (47), til forkanten af styrestifter-
ne (47) ligger ca. 1 mm bag savbåndets tandbund.
