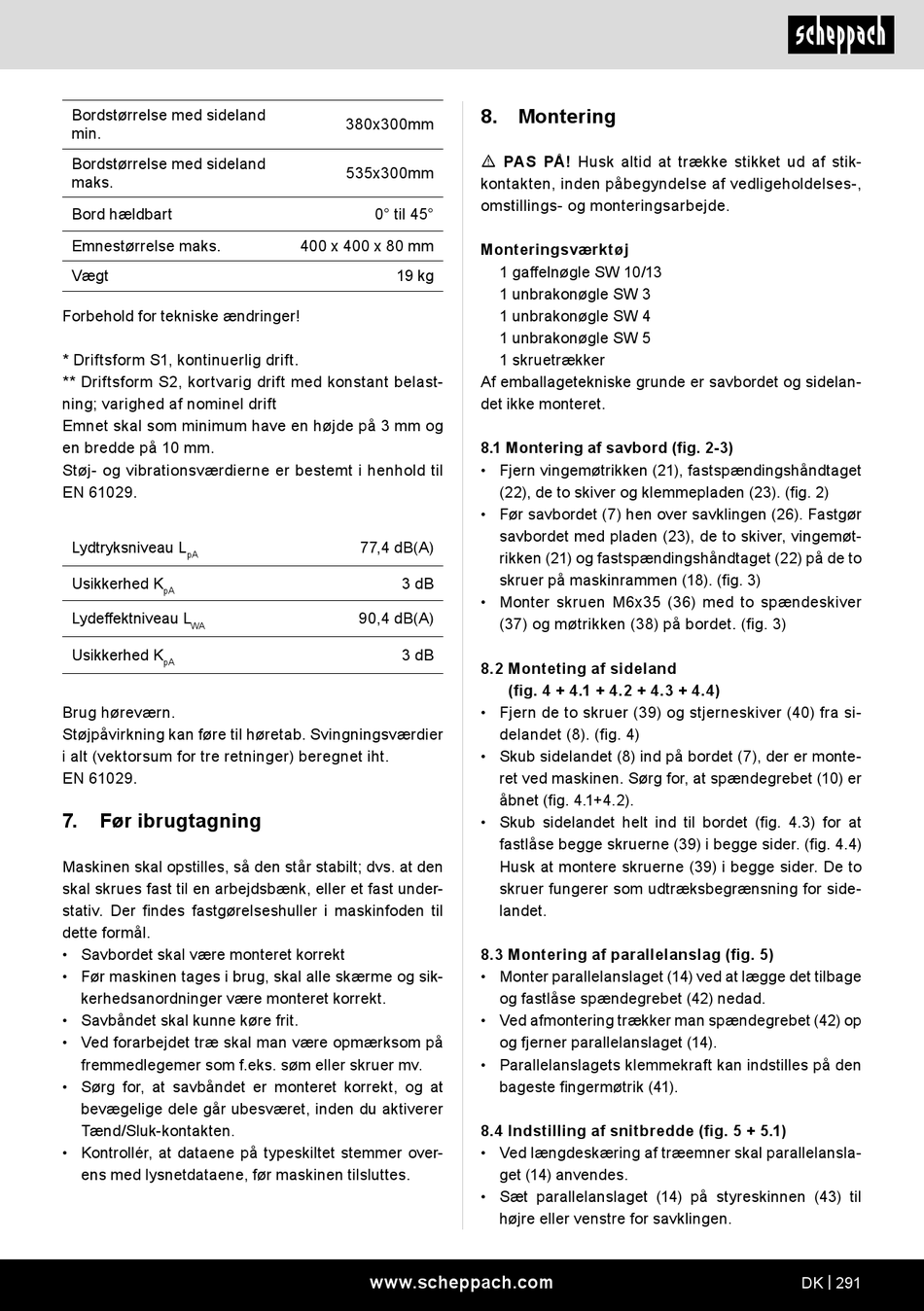

Bordstørrelse med sideland
min.
Bordstørrelse med sideland
maks.
Bord hældbart
Emnestørrelse maks.
Vægt
Forbehold for tekniske ændringer!
* Driftsform S1, kontinuerlig drift.
** Driftsform S2, kortvarig drift med konstant belast-
ning; varighed af nominel drift
Emnet skal som minimum have en højde på 3 mm og
en bredde på 10 mm.
Støj- og vibrationsværdierne er bestemt i henhold til
EN 61029.
Lydtryksniveau L
pA
Usikkerhed K
pA
Lydeffektniveau L
WA
Usikkerhed K
pA
Brug høreværn.
Støjpåvirkning kan føre til høretab. Svingningsværdier
i alt (vektorsum for tre retninger) beregnet iht.
EN 61029.
7. Før ibrugtagning
Maskinen skal opstilles, så den står stabilt; dvs. at den
skal skrues fast til en arbejdsbænk, eller et fast under-
stativ. Der findes fastgørelseshuller i maskinfoden til
dette formål.
• Savbordet skal være monteret korrekt
• Før maskinen tages i brug, skal alle skærme og sik-
kerhedsanordninger være monteret korrekt.
• Savbåndet skal kunne køre frit.
• Ved forarbejdet træ skal man være opmærksom på
fremmedlegemer som f.eks. søm eller skruer mv.
• Sørg for, at savbåndet er monteret korrekt, og at
bevægelige dele går ubesværet, inden du aktiverer
Tænd/Sluk-kontakten.
• Kontrollér, at dataene på typeskiltet stemmer over-
ens med lysnetdataene, før maskinen tilsluttes.
380x300mm
535x300mm
0° til 45°
400 x 400 x 80 mm
19 kg
77,4 dB(A)
3 dB
90,4 dB(A)
3 dB
www.scheppach.com
8. Montering
m PAS PÅ! Husk altid at trække stikket ud af stik-
kontakten, inden påbegyndelse af vedligeholdelses-,
omstillings- og monteringsarbejde.
Monteringsværktøj
1 gaffelnøgle SW 10/13
1 unbrakonøgle SW 3
1 unbrakonøgle SW 4
1 unbrakonøgle SW 5
1 skruetrækker
Af emballagetekniske grunde er savbordet og sidelan-
det ikke monteret.
8.1 Montering af savbord (fig. 2-3)
• Fjern vingemøtrikken (21), fastspændingshåndtaget
(22), de to skiver og klemmepladen (23). (fig. 2)
• Før savbordet (7) hen over savklingen (26). Fastgør
savbordet med pladen (23), de to skiver, vingemøt-
rikken (21) og fastspændingshåndtaget (22) på de to
skruer på maskinrammen (18). (fig. 3)
• Monter skruen M6x35 (36) med to spændeskiver
(37) og møtrikken (38) på bordet. (fig. 3)
8.2 Monteting af sideland
(fig. 4 + 4.1 + 4.2 + 4.3 + 4.4)
• Fjern de to skruer (39) og stjerneskiver (40) fra si-
delandet (8). (fig. 4)
• Skub sidelandet (8) ind på bordet (7), der er monte-
ret ved maskinen. Sørg for, at spændegrebet (10) er
åbnet (fig. 4.1+4.2).
• Skub sidelandet helt ind til bordet (fig. 4.3) for at
fastlåse begge skruerne (39) i begge sider. (fig. 4.4)
Husk at montere skruerne (39) i begge sider. De to
skruer fungerer som udtræksbegrænsning for side-
landet.
8.3 Montering af parallelanslag (fig. 5)
• Monter parallelanslaget (14) ved at lægge det tilbage
og fastlåse spændegrebet (42) nedad.
• Ved afmontering trækker man spændegrebet (42) op
og fjerner parallelanslaget (14).
• Parallelanslagets klemmekraft kan indstilles på den
bageste fingermøtrik (41).
8.4 Indstilling af snitbredde (fig. 5 + 5.1)
• Ved længdeskæring af træemner skal parallelansla-
get (14) anvendes.
• Sæt parallelanslaget (14) på styreskinnen (43) til
højre eller venstre for savklingen.
