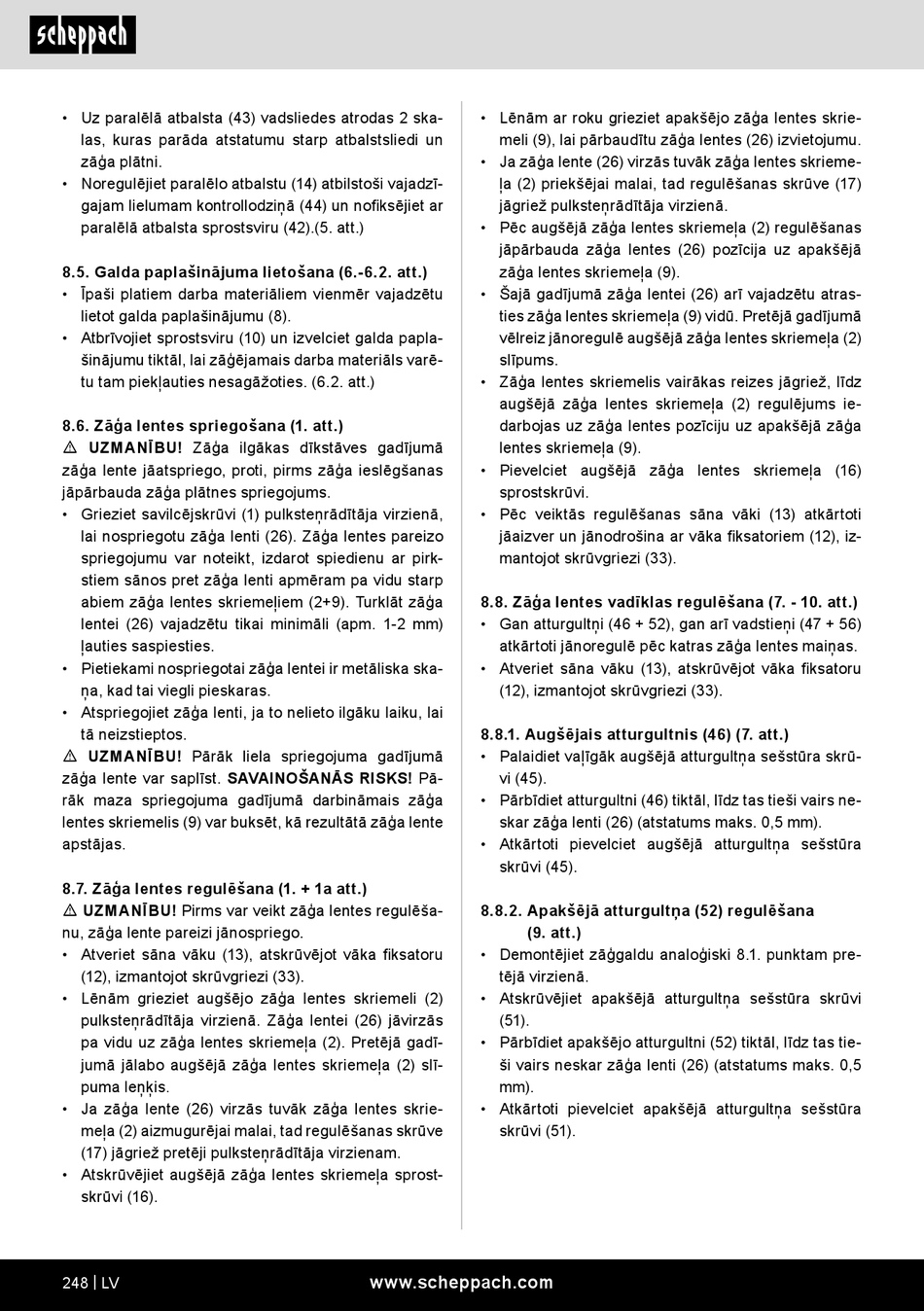

• Uz paralēlā atbalsta (43) vadsliedes atrodas 2 ska-
las, kuras parāda atstatumu starp atbalstsliedi un
zāģa plātni.
• Noregulējiet paralēlo atbalstu (14) atbilstoši vajadzī-
gajam lielumam kontrollodziņā (44) un nofiksējiet ar
paralēlā atbalsta sprostsviru (42).(5. att.)
8.5. Galda paplašinājuma lietošana (6.-6.2. att.)
• Īpaši platiem darba materiāliem vienmēr vajadzētu
lietot galda paplašinājumu (8).
• Atbrīvojiet sprostsviru (10) un izvelciet galda papla-
šinājumu tiktāl, lai zāģējamais darba materiāls varē-
tu tam piekļauties nesagāžoties. (6.2. att.)
8.6. Zāģa lentes spriegošana (1. att.)
m UZMANĪBU! Zāģa ilgākas dīkstāves gadījumā
zāģa lente jāatspriego, proti, pirms zāģa ieslēgšanas
jāpārbauda zāģa plātnes spriegojums.
• Grieziet savilcējskrūvi (1) pulksteņrādītāja virzienā,
lai nospriegotu zāģa lenti (26). Zāģa lentes pareizo
spriegojumu var noteikt, izdarot spiedienu ar pirk-
stiem sānos pret zāģa lenti apmēram pa vidu starp
abiem zāģa lentes skriemeļiem (2+9). Turklāt zāģa
lentei (26) vajadzētu tikai minimāli (apm. 1-2 mm)
ļauties saspiesties.
• Pietiekami nospriegotai zāģa lentei ir metāliska ska-
ņa, kad tai viegli pieskaras.
• Atspriegojiet zāģa lenti, ja to nelieto ilgāku laiku, lai
tā neizstieptos.
m UZMANĪBU! Pārāk liela spriegojuma gadījumā
zāģa lente var saplīst. SAVAINOŠANĀS RISKS! Pā-
rāk maza spriegojuma gadījumā darbināmais zāģa
lentes skriemelis (9) var buksēt, kā rezultātā zāģa lente
apstājas.
8.7. Zāģa lentes regulēšana (1. + 1a att.)
m UZMANĪBU! Pirms var veikt zāģa lentes regulēša-
nu, zāģa lente pareizi jānospriego.
• Atveriet sāna vāku (13), atskrūvējot vāka fiksatoru
(12), izmantojot skrūvgriezi (33).
• Lēnām grieziet augšējo zāģa lentes skriemeli (2)
pulksteņrādītāja virzienā. Zāģa lentei (26) jāvirzās
pa vidu uz zāģa lentes skriemeļa (2). Pretējā gadī-
jumā jālabo augšējā zāģa lentes skriemeļa (2) slī-
puma leņķis.
• Ja zāģa lente (26) virzās tuvāk zāģa lentes skrie-
meļa (2) aizmugurējai malai, tad regulēšanas skrūve
(17) jāgriež pretēji pulksteņrādītāja virzienam.
• Atskrūvējiet augšējā zāģa lentes skriemeļa sprost-
skrūvi (16).
248 | LV
• Lēnām ar roku grieziet apakšējo zāģa lentes skrie-
meli (9), lai pārbaudītu zāģa lentes (26) izvietojumu.
• Ja zāģa lente (26) virzās tuvāk zāģa lentes skrieme-
ļa (2) priekšējai malai, tad regulēšanas skrūve (17)
jāgriež pulksteņrādītāja virzienā.
• Pēc augšējā zāģa lentes skriemeļa (2) regulēšanas
jāpārbauda zāģa lentes (26) pozīcija uz apakšējā
zāģa lentes skriemeļa (9).
• Šajā gadījumā zāģa lentei (26) arī vajadzētu atras-
ties zāģa lentes skriemeļa (9) vidū. Pretējā gadījumā
vēlreiz jānoregulē augšējā zāģa lentes skriemeļa (2)
slīpums.
• Zāģa lentes skriemelis vairākas reizes jāgriež, līdz
augšējā zāģa lentes skriemeļa (2) regulējums ie-
darbojas uz zāģa lentes pozīciju uz apakšējā zāģa
lentes skriemeļa (9).
• Pievelciet augšējā zāģa lentes skriemeļa (16)
sprostskrūvi.
• Pēc veiktās regulēšanas sāna vāki (13) atkārtoti
jāaizver un jānodrošina ar vāka fiksatoriem (12), iz-
mantojot skrūvgriezi (33).
8.8. Zāģa lentes vadīklas regulēšana (7. - 10. att.)
• Gan atturgultņi (46 + 52), gan arī vadstieņi (47 + 56)
atkārtoti jānoregulē pēc katras zāģa lentes maiņas.
• Atveriet sāna vāku (13), atskrūvējot vāka fiksatoru
(12), izmantojot skrūvgriezi (33).
8.8.1. Augšējais atturgultnis (46) (7. att.)
• Palaidiet vaļīgāk augšējā atturgultņa sešstūra skrū-
vi (45).
• Pārbīdiet atturgultni (46) tiktāl, līdz tas tieši vairs ne-
skar zāģa lenti (26) (atstatums maks. 0,5 mm).
• Atkārtoti pievelciet augšējā atturgultņa sešstūra
skrūvi (45).
8.8.2. Apakšējā atturgultņa (52) regulēšana
(9. att.)
• Demontējiet zāģgaldu analoģiski 8.1. punktam pre-
tējā virzienā.
• Atskrūvējiet apakšējā atturgultņa sešstūra skrūvi
(51).
• Pārbīdiet apakšējo atturgultni (52) tiktāl, līdz tas tie-
ši vairs neskar zāģa lenti (26) (atstatums maks. 0,5
mm).
• Atkārtoti pievelciet apakšējā atturgultņa sešstūra
skrūvi (51).
