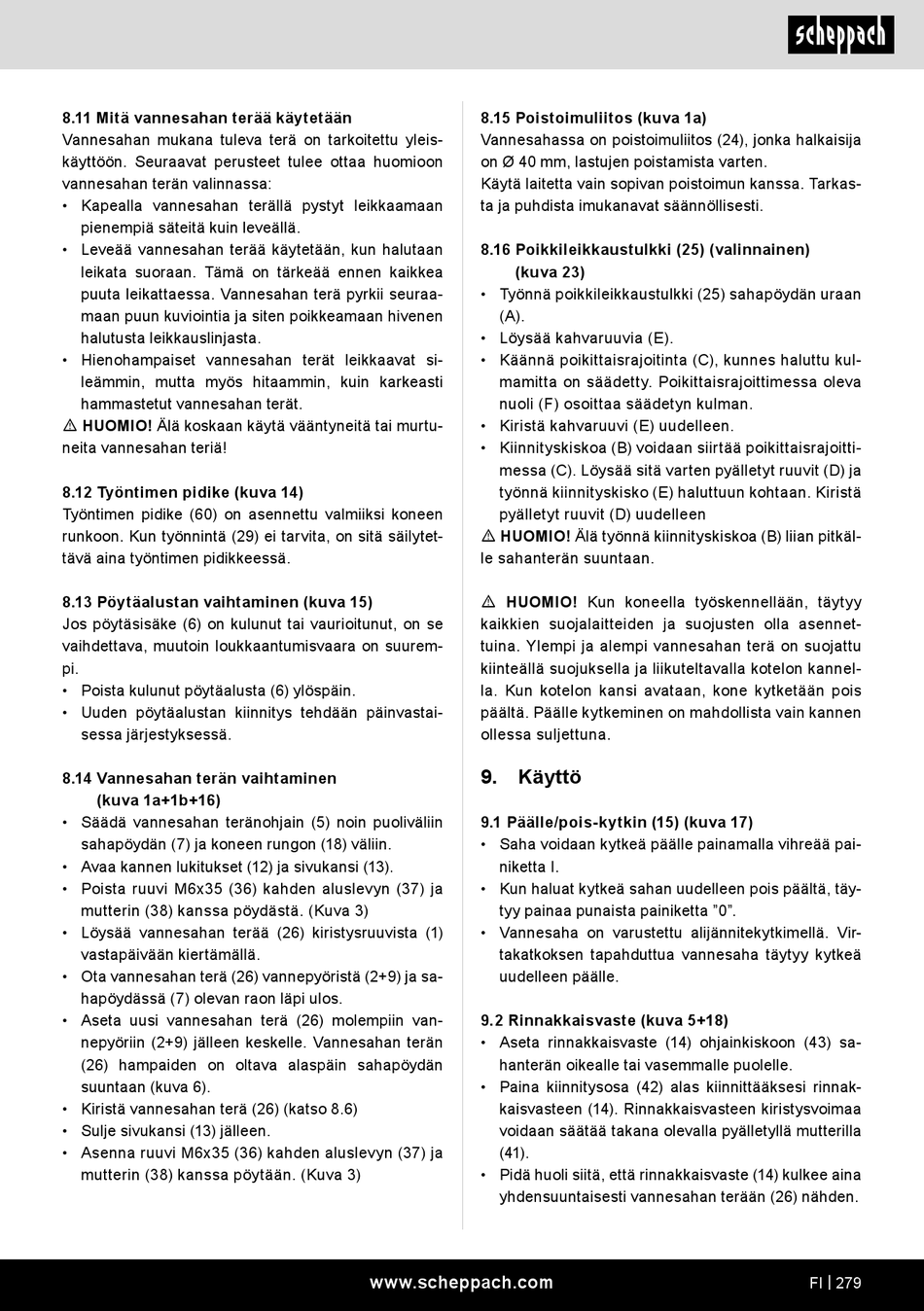

8.11 Mitä vannesahan terää käytetään
Vannesahan mukana tuleva terä on tarkoitettu yleis-
käyttöön. Seuraavat perusteet tulee ottaa huomioon
vannesahan terän valinnassa:
• Kapealla vannesahan terällä pystyt leikkaamaan
pienempiä säteitä kuin leveällä.
• Leveää vannesahan terää käytetään, kun halutaan
leikata suoraan. Tämä on tärkeää ennen kaikkea
puuta leikattaessa. Vannesahan terä pyrkii seuraa-
maan puun kuviointia ja siten poikkeamaan hivenen
halutusta leikkauslinjasta.
• Hienohampaiset vannesahan terät leikkaavat si-
leämmin, mutta myös hitaammin, kuin karkeasti
hammastetut vannesahan terät.
m HUOMIO! Älä koskaan käytä vääntyneitä tai murtu-
neita vannesahan teriä!
8.12 Työntimen pidike (kuva 14)
Työntimen pidike (60) on asennettu valmiiksi koneen
runkoon. Kun työnnintä (29) ei tarvita, on sitä säilytet-
tävä aina työntimen pidikkeessä.
8.13 Pöytäalustan vaihtaminen (kuva 15)
Jos pöytäsisäke (6) on kulunut tai vaurioitunut, on se
vaihdettava, muutoin loukkaantumisvaara on suurem-
pi.
• Poista kulunut pöytäalusta (6) ylöspäin.
• Uuden pöytäalustan kiinnitys tehdään päinvastai-
sessa järjestyksessä.
8.14 Vannesahan terän vaihtaminen
(kuva 1a+1b+16)
• Säädä vannesahan teränohjain (5) noin puoliväliin
sahapöydän (7) ja koneen rungon (18) väliin.
• Avaa kannen lukitukset (12) ja sivukansi (13).
• Poista ruuvi M6x35 (36) kahden aluslevyn (37) ja
mutterin (38) kanssa pöydästä. (Kuva 3)
• Löysää vannesahan terää (26) kiristysruuvista (1)
vastapäivään kiertämällä.
• Ota vannesahan terä (26) vannepyöristä (2+9) ja sa-
hapöydässä (7) olevan raon läpi ulos.
• Aseta uusi vannesahan terä (26) molempiin van-
nepyöriin (2+9) jälleen keskelle. Vannesahan terän
(26) hampaiden on oltava alaspäin sahapöydän
suuntaan (kuva 6).
• Kiristä vannesahan terä (26) (katso 8.6)
• Sulje sivukansi (13) jälleen.
• Asenna ruuvi M6x35 (36) kahden aluslevyn (37) ja
mutterin (38) kanssa pöytään. (Kuva 3)
8.15 Poistoimuliitos (kuva 1a)
Vannesahassa on poistoimuliitos (24), jonka halkaisija
on Ø 40 mm, lastujen poistamista varten.
Käytä laitetta vain sopivan poistoimun kanssa. Tarkas-
ta ja puhdista imukanavat säännöllisesti.
8.16 Poikkileikkaustulkki (25) (valinnainen)
(kuva 23)
• Työnnä poikkileikkaustulkki (25) sahapöydän uraan
(A).
• Löysää kahvaruuvia (E).
• Käännä poikittaisrajoitinta (C), kunnes haluttu kul-
mamitta on säädetty. Poikittaisrajoittimessa oleva
nuoli (F) osoittaa säädetyn kulman.
• Kiristä kahvaruuvi (E) uudelleen.
• Kiinnityskiskoa (B) voidaan siirtää poikittaisrajoitti-
messa (C). Löysää sitä varten pyälletyt ruuvit (D) ja
työnnä kiinnityskisko (E) haluttuun kohtaan. Kiristä
pyälletyt ruuvit (D) uudelleen
m HUOMIO! Älä työnnä kiinnityskiskoa (B) liian pitkäl-
le sahanterän suuntaan.
m HUOMIO! Kun koneella työskennellään, täytyy
kaikkien suojalaitteiden ja suojusten olla asennet-
tuina. Ylempi ja alempi vannesahan terä on suojattu
kiinteällä suojuksella ja liikuteltavalla kotelon kannel-
la. Kun kotelon kansi avataan, kone kytketään pois
päältä. Päälle kytkeminen on mahdollista vain kannen
ollessa suljettuna.
9. Käyttö
9.1 Päälle/pois-kytkin (15) (kuva 17)
• Saha voidaan kytkeä päälle painamalla vihreää pai-
niketta I.
• Kun haluat kytkeä sahan uudelleen pois päältä, täy-
tyy painaa punaista painiketta "0".
• Vannesaha on varustettu alijännitekytkimellä. Vir-
takatkoksen tapahduttua vannesaha täytyy kytkeä
uudelleen päälle.
9.2 Rinnakkaisvaste (kuva 5+18)
• Aseta rinnakkaisvaste (14) ohjainkiskoon (43) sa-
hanterän oikealle tai vasemmalle puolelle.
• Paina kiinnitysosa (42) alas kiinnittääksesi rinnak-
kaisvasteen (14). Rinnakkaisvasteen kiristysvoimaa
voidaan säätää takana olevalla pyälletyllä mutterilla
(41).
• Pidä huoli siitä, että rinnakkaisvaste (14) kulkee aina
yhdensuuntaisesti vannesahan terään (26) nähden.
