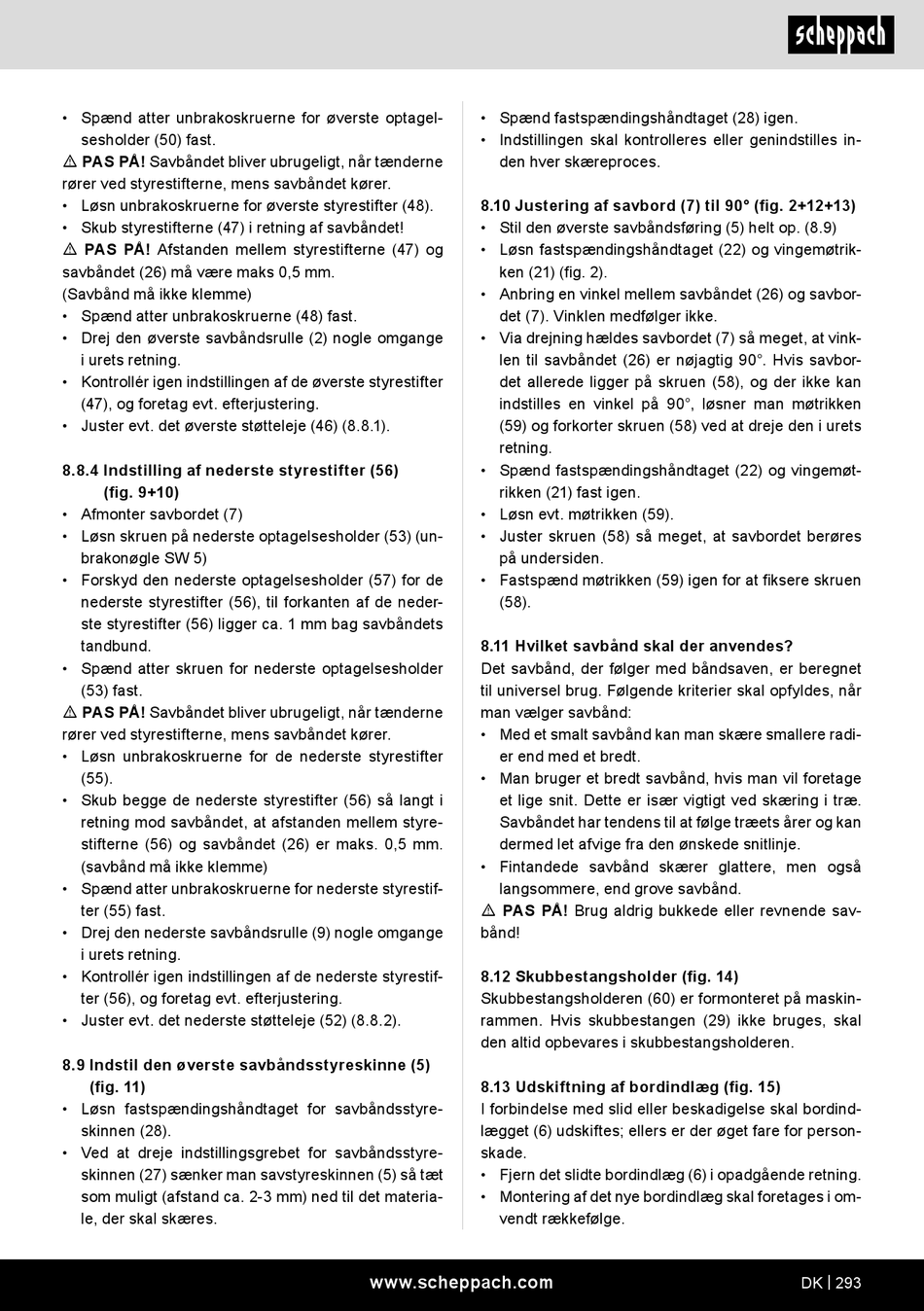

• Spænd atter unbrakoskruerne for øverste optagel-
sesholder (50) fast.
m PAS PÅ! Savbåndet bliver ubrugeligt, når tænderne
rører ved styrestifterne, mens savbåndet kører.
• Løsn unbrakoskruerne for øverste styrestifter (48).
• Skub styrestifterne (47) i retning af savbåndet!
m PAS PÅ! Afstanden mellem styrestifterne (47) og
savbåndet (26) må være maks 0,5 mm.
(Savbånd må ikke klemme)
• Spænd atter unbrakoskruerne (48) fast.
• Drej den øverste savbåndsrulle (2) nogle omgange
i urets retning.
• Kontrollér igen indstillingen af de øverste styrestifter
(47), og foretag evt. efterjustering.
• Juster evt. det øverste støtteleje (46) (8.8.1).
8.8.4 Indstilling af nederste styrestifter (56)
(fig. 9+10)
• Afmonter savbordet (7)
• Løsn skruen på nederste optagelsesholder (53) (un-
brakonøgle SW 5)
• Forskyd den nederste optagelsesholder (57) for de
nederste styrestifter (56), til forkanten af de neder-
ste styrestifter (56) ligger ca. 1 mm bag savbåndets
tandbund.
• Spænd atter skruen for nederste optagelsesholder
(53) fast.
m PAS PÅ! Savbåndet bliver ubrugeligt, når tænderne
rører ved styrestifterne, mens savbåndet kører.
• Løsn unbrakoskruerne for de nederste styrestifter
(55).
• Skub begge de nederste styrestifter (56) så langt i
retning mod savbåndet, at afstanden mellem styre-
stifterne (56) og savbåndet (26) er maks. 0,5 mm.
(savbånd må ikke klemme)
• Spænd atter unbrakoskruerne for nederste styrestif-
ter (55) fast.
• Drej den nederste savbåndsrulle (9) nogle omgange
i urets retning.
• Kontrollér igen indstillingen af de nederste styrestif-
ter (56), og foretag evt. efterjustering.
• Juster evt. det nederste støtteleje (52) (8.8.2).
8.9 Indstil den øverste savbåndsstyreskinne (5)
(fig. 11)
• Løsn fastspændingshåndtaget for savbåndsstyre-
skinnen (28).
• Ved at dreje indstillingsgrebet for savbåndsstyre-
skinnen (27) sænker man savstyreskinnen (5) så tæt
som muligt (afstand ca. 2-3 mm) ned til det materia-
le, der skal skæres.
• Spænd fastspændingshåndtaget (28) igen.
• Indstillingen skal kontrolleres eller genindstilles in-
den hver skæreproces.
8.10 Justering af savbord (7) til 90° (fig. 2+12+13)
• Stil den øverste savbåndsføring (5) helt op. (8.9)
• Løsn fastspændingshåndtaget (22) og vingemøtrik-
ken (21) (fig. 2).
• Anbring en vinkel mellem savbåndet (26) og savbor-
det (7). Vinklen medfølger ikke.
• Via drejning hældes savbordet (7) så meget, at vink-
len til savbåndet (26) er nøjagtig 90°. Hvis savbor-
det allerede ligger på skruen (58), og der ikke kan
indstilles en vinkel på 90°, løsner man møtrikken
(59) og forkorter skruen (58) ved at dreje den i urets
retning.
• Spænd fastspændingshåndtaget (22) og vingemøt-
rikken (21) fast igen.
• Løsn evt. møtrikken (59).
• Juster skruen (58) så meget, at savbordet berøres
på undersiden.
• Fastspænd møtrikken (59) igen for at fiksere skruen
(58).
8.11 Hvilket savbånd skal der anvendes?
Det savbånd, der følger med båndsaven, er beregnet
til universel brug. Følgende kriterier skal opfyldes, når
man vælger savbånd:
• Med et smalt savbånd kan man skære smallere radi-
er end med et bredt.
• Man bruger et bredt savbånd, hvis man vil foretage
et lige snit. Dette er især vigtigt ved skæring i træ.
Savbåndet har tendens til at følge træets årer og kan
dermed let afvige fra den ønskede snitlinje.
• Fintandede savbånd skærer glattere, men også
langsommere, end grove savbånd.
m PAS PÅ! Brug aldrig bukkede eller revnende sav-
bånd!
8.12 Skubbestangsholder (fig. 14)
Skubbestangsholderen (60) er formonteret på maskin-
rammen. Hvis skubbestangen (29) ikke bruges, skal
den altid opbevares i skubbestangsholderen.
8.13 Udskiftning af bordindlæg (fig. 15)
I forbindelse med slid eller beskadigelse skal bordind-
lægget (6) udskiftes; ellers er der øget fare for person-
skade.
• Fjern det slidte bordindlæg (6) i opadgående retning.
• Montering af det nye bordindlæg skal foretages i om-
vendt rækkefølge.
