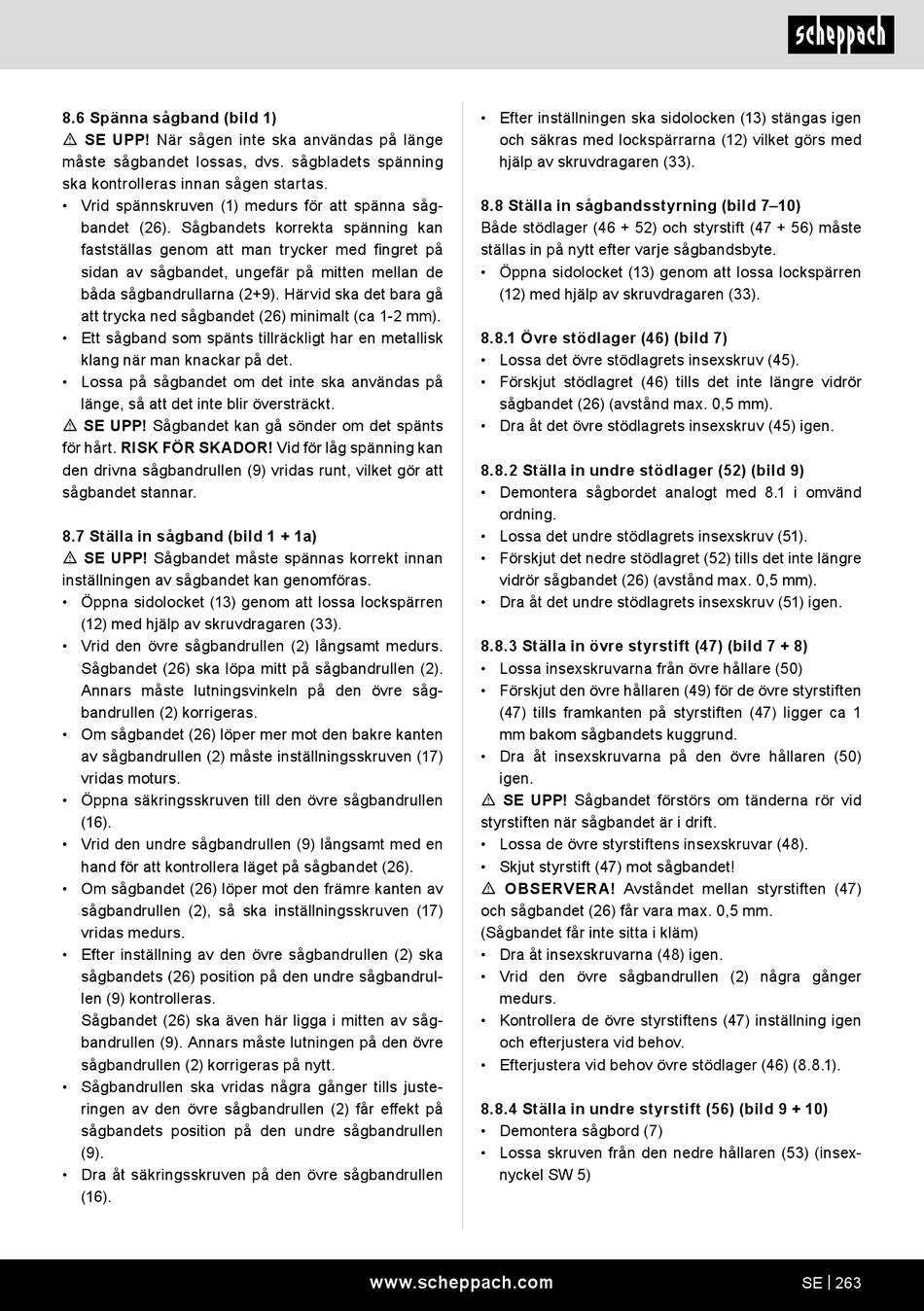

8.6 Spänna sågband (bild 1)
m SE UPP! När sågen inte ska användas på länge
måste sågbandet lossas, dvs. sågbladets spänning
ska kontrolleras innan sågen startas.
• Vrid spännskruven (1) medurs för att spänna såg-
bandet (26). Sågbandets korrekta spänning kan
fastställas genom att man trycker med fingret på
sidan av sågbandet, ungefär på mitten mellan de
båda sågbandrullarna (2+9). Härvid ska det bara gå
att trycka ned sågbandet (26) minimalt (ca 1-2 mm).
• Ett sågband som spänts tillräckligt har en metallisk
klang när man knackar på det.
• Lossa på sågbandet om det inte ska användas på
länge, så att det inte blir översträckt.
m SE UPP! Sågbandet kan gå sönder om det spänts
för hårt. RISK FÖR SKADOR! Vid för låg spänning kan
den drivna sågbandrullen (9) vridas runt, vilket gör att
sågbandet stannar.
8.7 Ställa in sågband (bild 1 + 1a)
m SE UPP! Sågbandet måste spännas korrekt innan
inställningen av sågbandet kan genomföras.
• Öppna sidolocket (13) genom att lossa lockspärren
(12) med hjälp av skruvdragaren (33).
• Vrid den övre sågbandrullen (2) långsamt medurs.
Sågbandet (26) ska löpa mitt på sågbandrullen (2).
Annars måste lutningsvinkeln på den övre såg-
bandrullen (2) korrigeras.
• Om sågbandet (26) löper mer mot den bakre kanten
av sågbandrullen (2) måste inställningsskruven (17)
vridas moturs.
• Öppna säkringsskruven till den övre sågbandrullen
(16).
• Vrid den undre sågbandrullen (9) långsamt med en
hand för att kontrollera läget på sågbandet (26).
• Om sågbandet (26) löper mot den främre kanten av
sågbandrullen (2), så ska inställningsskruven (17)
vridas medurs.
• Efter inställning av den övre sågbandrullen (2) ska
sågbandets (26) position på den undre sågbandrul-
len (9) kontrolleras.
Sågbandet (26) ska även här ligga i mitten av såg-
bandrullen (9). Annars måste lutningen på den övre
sågbandrullen (2) korrigeras på nytt.
• Sågbandrullen ska vridas några gånger tills juste-
ringen av den övre sågbandrullen (2) får effekt på
sågbandets position på den undre sågbandrullen
(9).
• Dra åt säkringsskruven på den övre sågbandrullen
(16).
• Efter inställningen ska sidolocken (13) stängas igen
och säkras med lockspärrarna (12) vilket görs med
hjälp av skruvdragaren (33).
8.8 Ställa in sågbandsstyrning (bild 7–10)
Både stödlager (46 + 52) och styrstift (47 + 56) måste
ställas in på nytt efter varje sågbandsbyte.
• Öppna sidolocket (13) genom att lossa lockspärren
(12) med hjälp av skruvdragaren (33).
8.8.1 Övre stödlager (46) (bild 7)
• Lossa det övre stödlagrets insexskruv (45).
• Förskjut stödlagret (46) tills det inte längre vidrör
sågbandet (26) (avstånd max. 0,5 mm).
• Dra åt det övre stödlagrets insexskruv (45) igen.
8.8.2 Ställa in undre stödlager (52) (bild 9)
• Demontera sågbordet analogt med 8.1 i omvänd
ordning.
• Lossa det undre stödlagrets insexskruv (51).
• Förskjut det nedre stödlagret (52) tills det inte längre
vidrör sågbandet (26) (avstånd max. 0,5 mm).
• Dra åt det undre stödlagrets insexskruv (51) igen.
8.8.3 Ställa in övre styrstift (47) (bild 7 + 8)
• Lossa insexskruvarna från övre hållare (50)
• Förskjut den övre hållaren (49) för de övre styrstiften
(47) tills framkanten på styrstiften (47) ligger ca 1
mm bakom sågbandets kuggrund.
• Dra åt insexskruvarna på den övre hållaren (50)
igen.
m SE UPP! Sågbandet förstörs om tänderna rör vid
styrstiften när sågbandet är i drift.
• Lossa de övre styrstiftens insexskruvar (48).
• Skjut styrstift (47) mot sågbandet!
m OBSERVERA! Avståndet mellan styrstiften (47)
och sågbandet (26) får vara max. 0,5 mm.
(Sågbandet får inte sitta i kläm)
• Dra åt insexskruvarna (48) igen.
• Vrid den övre sågbandrullen (2) några gånger
medurs.
• Kontrollera de övre styrstiftens (47) inställning igen
och efterjustera vid behov.
• Efterjustera vid behov övre stödlager (46) (8.8.1).
8.8.4 Ställa in undre styrstift (56) (bild 9 + 10)
• Demontera sågbord (7)
• Lossa skruven från den nedre hållaren (53) (insex-
nyckel SW 5)
