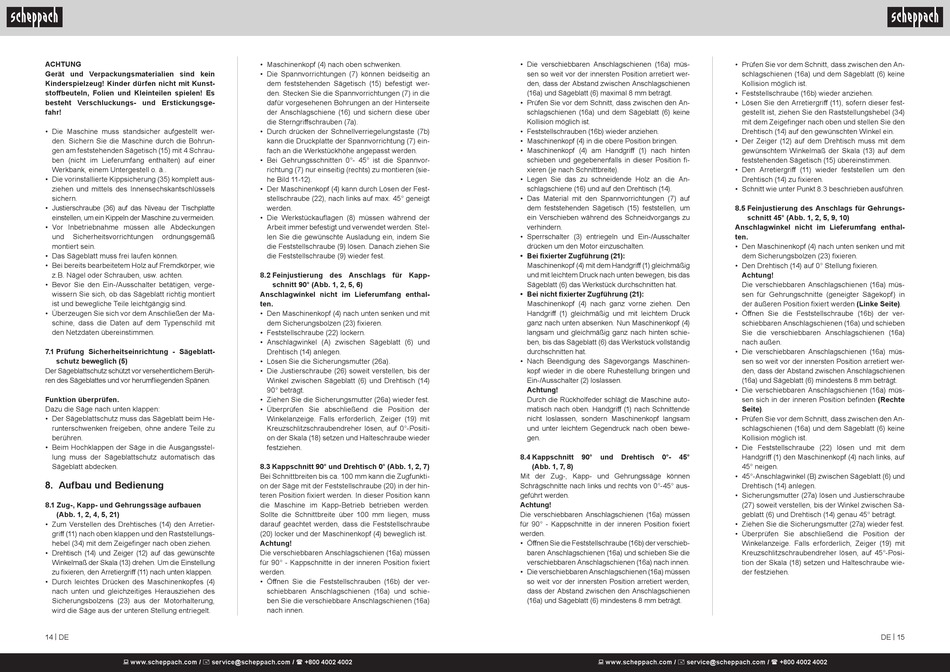

ACHTUNG
Gerät und Verpackungsmaterialien sind kein
Kinderspielzeug! Kinder dürfen nicht mit Kunst-
stoffbeuteln, Folien und Kleinteilen spielen! Es
besteht Verschluckungs- und Erstickungsge-
fahr!
• Die Maschine muss standsicher aufgestellt wer-
den. Sichern Sie die Maschine durch die Bohrun-
gen am feststehenden Sägetisch (15) mit 4 Schrau-
ben (nicht im Lieferumfang enthalten) auf einer
Werkbank, einem Untergestell o. ä..
• Die vorinstallierte Kippsicherung (35) komplett aus-
ziehen und mittels des Innensechskantschlüssels
sichern.
• Justierschraube (36) auf das Niveau der Tischplatte
einstellen, um ein Kippeln der Maschine zu vermeiden.
• Vor Inbetriebnahme müssen alle Abdeckungen
und Sicherheitsvorrichtungen ordnungsgemäß
montiert sein.
• Das Sägeblatt muss frei laufen können.
• Bei bereits bearbeitetem Holz auf Fremdkörper, wie
z.B. Nägel oder Schrauben, usw. achten.
• Bevor Sie den Ein-/Ausschalter betätigen, verge-
wissern Sie sich, ob das Sägeblatt richtig montiert
ist und bewegliche Teile leichtgängig sind.
• Überzeugen Sie sich vor dem Anschließen der Ma-
schine, dass die Daten auf dem Typenschild mit
den Netzdaten übereinstimmen.
7.1 Prüfung Sicherheitseinrichtung - Sägeblatt-
schutz beweglich (5)
Der Sägeblattschutz schützt vor versehentlichem Berüh-
ren des Sägeblattes und vor herumfliegenden Spänen.
Funktion überprüfen.
Dazu die Säge nach unten klappen:
• Der Sägeblattschutz muss das Sägeblatt beim He-
runterschwenken freigeben, ohne andere Teile zu
berühren.
• Beim Hochklappen der Säge in die Ausgangsstel-
lung muss der Sägeblattschutz automatisch das
Sägeblatt abdecken.

8. Aufbau und Bedienung

8.1 Zug-, Kapp- und Gehrungssäge aufbauen
(Abb. 1, 2, 4, 5, 21)
• Zum Verstellen des Drehtisches (14) den Arretier-
griff (11) nach oben klappen und den Raststellungs-
hebel (34) mit dem Zeigefinger nach oben ziehen.
• Drehtisch (14) und Zeiger (12) auf das gewünschte
Winkelmaß der Skala (13) drehen. Um die Einstellung
zu fixieren, den Arretiergriff (11) nach unten klappen.
• Durch leichtes Drücken des Maschinenkopfes (4)
nach unten und gleichzeitiges Herausziehen des
Sicherungsbolzens (23) aus der Motorhalterung,
wird die Säge aus der unteren Stellung entriegelt.
14 | DE
 www.scheppach.com /  service@scheppach.com /  +800 4002 4002
• Maschinenkopf (4) nach oben schwenken.
• Die Spannvorrichtungen (7) können beidseitig an
dem feststehenden Sägetisch (15) befestigt wer-
den. Stecken Sie die Spannvorrichtungen (7) in die
dafür vorgesehenen Bohrungen an der Hinterseite
der Anschlagschiene (16) und sichern diese über
die Sterngriffschrauben (7a).
• Durch drücken der Schnellverriegelungstaste (7b)
kann die Druckplatte der Spannvorrichtung (7) ein-
fach an die Werkstückhöhe angepasst werden.
• Bei Gehrungsschnitten 0°- 45° ist die Spannvor-
richtung (7) nur einseitig (rechts) zu montieren (sie-
he Bild 11-12).
• Der Maschinenkopf (4) kann durch Lösen der Fest-
stellschraube (22), nach links auf max. 45° geneigt
werden.
• Die Werkstückauflagen (8) müssen während der
Arbeit immer befestigt und verwendet werden. Stel-
len Sie die gewünschte Ausladung ein, indem Sie
die Feststellschraube (9) lösen. Danach ziehen Sie
die Feststellschraube (9) wieder fest.
8.2 Feinjustierung des Anschlags für Kapp-
schnitt 90° (Abb. 1, 2, 5, 6)
Anschlagwinkel nicht im Lieferumfang enthal-
ten.
• Den Maschinenkopf (4) nach unten senken und mit
dem Sicherungsbolzen (23) fixieren.
• Feststellschraube (22) lockern.
• Anschlagwinkel (A) zwischen Sägeblatt (6) und
Drehtisch (14) anlegen.
• Lösen Sie die Sicherungsmutter (26a).
• Die Justierschraube (26) soweit verstellen, bis der
Winkel zwischen Sägeblatt (6) und Drehtisch (14)
90° beträgt.
• Ziehen Sie die Sicherungsmutter (26a) wieder fest.
• Überprüfen Sie abschließend die Position der
Winkelanzeige. Falls erforderlich, Zeiger (19) mit
Kreuzschlitzschraubendreher lösen, auf 0°-Positi-
on der Skala (18) setzen und Halteschraube wieder
festziehen.
8.3 Kappschnitt 90° und Drehtisch 0° (Abb. 1, 2, 7)
Bei Schnittbreiten bis ca. 100 mm kann die Zugfunkti-
on der Säge mit der Feststellschraube (20) in der hin-
teren Position fixiert werden. In dieser Position kann
die Maschine im Kapp-Betrieb betrieben werden.
Sollte die Schnittbreite über 100 mm liegen, muss
darauf geachtet werden, dass die Feststellschraube
(20) locker und der Maschinenkopf (4) beweglich ist.
Achtung!
Die verschiebbaren Anschlagschienen (16a) müssen
für 90° - Kappschnitte in der inneren Position fixiert
werden.
• Öffnen Sie die Feststellschrauben (16b) der ver-
schiebbaren Anschlagschienen (16a) und schie-
ben Sie die verschiebbare Anschlagschienen (16a)
nach innen.
• Die verschiebbaren Anschlagschienen (16a) müs-
sen so weit vor der innersten Position arretiert wer-
den, dass der Abstand zwischen Anschlagschienen
(16a) und Sägeblatt (6) maximal 8 mm beträgt.
• Prüfen Sie vor dem Schnitt, dass zwischen den An-
schlagschienen (16a) und dem Sägeblatt (6) keine
Kollision möglich ist.
• Feststellschrauben (16b) wieder anziehen.
• Maschinenkopf (4) in die obere Position bringen.
• Maschinenkopf (4) am Handgriff (1) nach hinten
schieben und gegebenenfalls in dieser Position fi-
xieren (je nach Schnittbreite).
• Legen Sie das zu schneidende Holz an die An-
schlagschiene (16) und auf den Drehtisch (14).
• Das Material mit den Spannvorrichtungen (7) auf
dem feststehenden Sägetisch (15) feststellen, um
ein Verschieben während des Schneidvorgangs zu
verhindern.
• Sperrschalter (3) entriegeln und Ein-/Ausschalter
drücken um den Motor einzuschalten.
• Bei fixierter Zugführung (21):
Maschinenkopf (4) mit dem Handgriff (1) gleichmäßig
und mit leichtem Druck nach unten bewegen, bis das
Sägeblatt (6) das Werkstück durchschnitten hat.
• Bei nicht fixierter Zugführung (21):
Maschinenkopf (4) nach ganz vorne ziehen. Den
Handgriff (1) gleichmäßig und mit leichtem Druck
ganz nach unten absenken. Nun Maschinenkopf (4)
langsam und gleichmäßig ganz nach hinten schie-
ben, bis das Sägeblatt (6) das Werkstück vollständig
durchschnitten hat.
• Nach Beendigung des Sägevorgangs Maschinen-
kopf wieder in die obere Ruhestellung bringen und
Ein-/Ausschalter (2) loslassen.
Achtung!
Durch die Rückholfeder schlägt die Maschine auto-
matisch nach oben. Handgriff (1) nach Schnittende
nicht loslassen, sondern Maschinenkopf langsam
und unter leichtem Gegendruck nach oben bewe-
gen.
8.4 Kappschnitt 90° und Drehtisch 0°- 45°
(Abb. 1, 7, 8)
Mit der Zug-, Kapp- und Gehrungssäge können
Schrägschnitte nach links und rechts von 0°-45° aus-
geführt werden.
Achtung!
Die verschiebbaren Anschlagschienen (16a) müssen
für 90° - Kappschnitte in der inneren Position fixiert
werden.
• Öffnen Sie die Feststellschraube (16b) der verschieb-
baren Anschlagschienen (16a) und schieben Sie die
verschiebbaren Anschlagschienen (16a) nach innen.
• Die verschiebbaren Anschlagschienen (16a) müssen
so weit vor der innersten Position arretiert werden,
dass der Abstand zwischen den Anschlagschienen
(16a) und Sägeblatt (6) mindestens 8 mm beträgt.
 www.scheppach.com /  service@scheppach.com /  +800 4002 4002
• Prüfen Sie vor dem Schnitt, dass zwischen den An-
schlagschienen (16a) und dem Sägeblatt (6) keine
Kollision möglich ist.
• Feststellschraube (16b) wieder anziehen.
• Lösen Sie den Arretiergriff (11), sofern dieser fest-
gestellt ist, ziehen Sie den Raststellungshebel (34)
mit dem Zeigefinger nach oben und stellen Sie den
Drehtisch (14) auf den gewünschten Winkel ein.
• Der Zeiger (12) auf dem Drehtisch muss mit dem
gewünschtem Winkelmaß der Skala (13) auf dem
feststehenden Sägetisch (15) übereinstimmen.
• Den Arretiergriff (11) wieder feststellen um den
Drehtisch (14) zu fixieren.
• Schnitt wie unter Punkt 8.3 beschrieben ausführen.
8.5 Feinjustierung des Anschlags für Gehrungs-
schnitt 45° (Abb. 1, 2, 5, 9, 10)
Anschlagwinkel nicht im Lieferumfang enthal-
ten.
• Den Maschinenkopf (4) nach unten senken und mit
dem Sicherungsbolzen (23) fixieren.
• Den Drehtisch (14) auf 0° Stellung fixieren.
Achtung!
Die verschiebbaren Anschlag schienen (16a) müs-
sen für Gehrungschnitte (geneigter Sägekopf) in
der äußeren Position fixiert werden (Linke Seite).
• Öffnen Sie die Feststellschraube (16b) der ver-
schiebbaren Anschlagschienen (16a) und schieben
Sie die verschiebbaren Anschlagschienen (16a)
nach außen.
• Die verschiebbaren Anschlagschienen (16a) müs-
sen so weit vor der innersten Position arretiert wer-
den, dass der Abstand zwischen Anschlagschienen
(16a) und Sägeblatt (6) mindestens 8 mm beträgt.
• Die verschiebbaren Anschlagschienen (16a) müs-
sen sich in der inneren Position befinden (Rechte
Seite).
• Prüfen Sie vor dem Schnitt, dass zwischen den An-
schlagschienen (16a) und dem Sägeblatt (6) keine
Kollision möglich ist.
• Die Feststellschraube (22) lösen und mit dem
Handgriff (1) den Maschinenkopf (4) nach links, auf
45° neigen.
• 45°-Anschlagwinkel (B) zwischen Sägeblatt (6) und
Drehtisch (14) anlegen.
• Sicherungsmutter (27a) lösen und Justierschraube
(27) soweit verstellen, bis der Winkel zwischen Sä-
geblatt (6) und Drehtisch (14) genau 45° beträgt.
• Ziehen Sie die Sicherungsmutter (27a) wieder fest.
• Überprüfen Sie abschließend die Position der
Winkelanzeige. Falls erforderlich, Zeiger (19) mit
Kreuzschlitzschraubendreher lösen, auf 45°-Posi-
tion der Skala (18) setzen und Halteschraube wie-
der festziehen.
