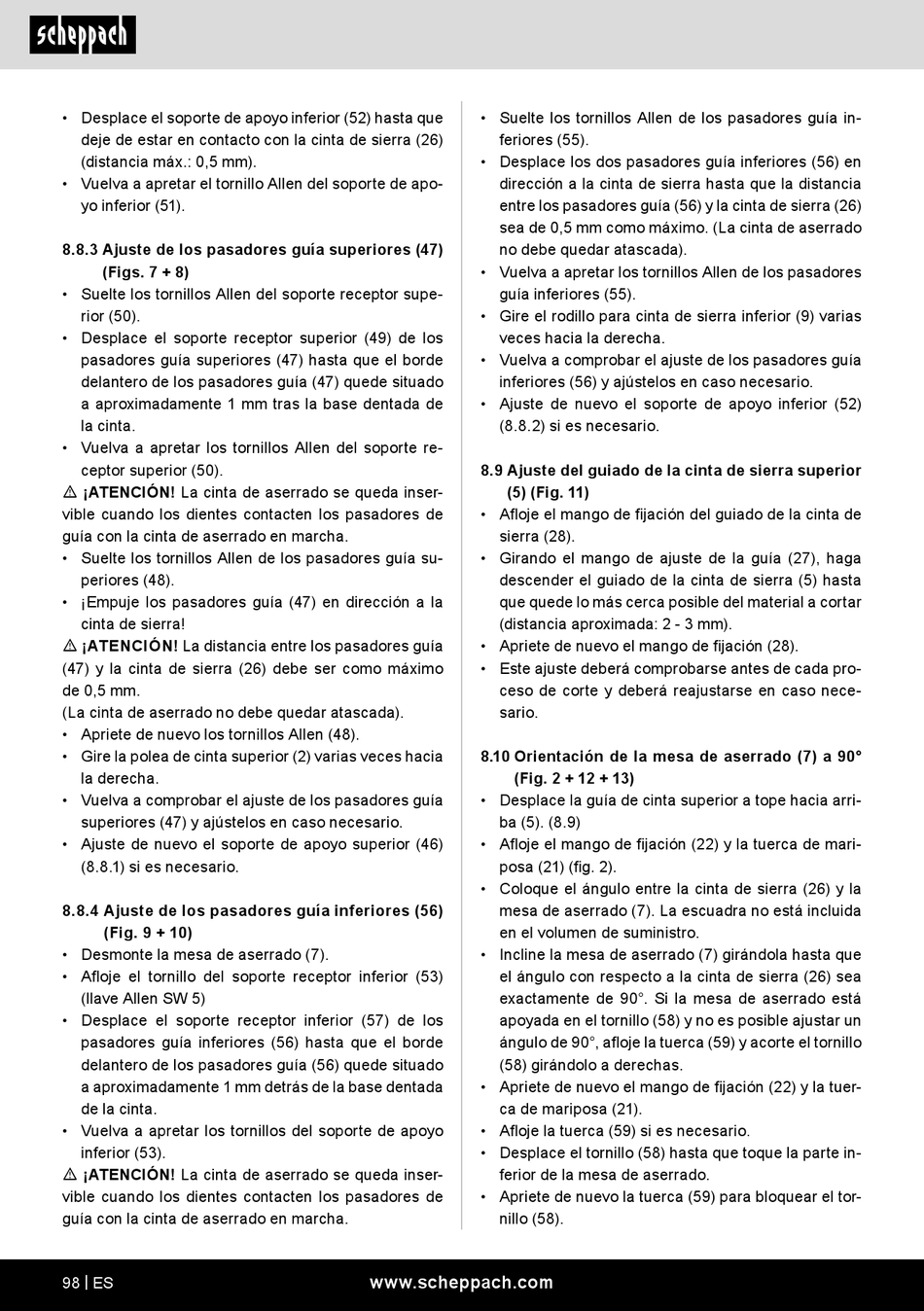

Scheppach HBS30 Original Bedienungsanleitung Seite 98

• Desplace el soporte de apoyo inferior (52) hasta que
deje de estar en contacto con la cinta de sierra (26)
(distancia máx.: 0,5 mm).
• Vuelva a apretar el tornillo Allen del soporte de apo-
yo inferior (51).
8.8.3 Ajuste de los pasadores guía superiores (47)
(Figs. 7 + 8)
• Suelte los tornillos Allen del soporte receptor supe-
rior (50).
• Desplace el soporte receptor superior (49) de los
pasadores guía superiores (47) hasta que el borde
delantero de los pasadores guía (47) quede situado
a aproximadamente 1 mm tras la base dentada de
la cinta.
• Vuelva a apretar los tornillos Allen del soporte re-
ceptor superior (50).
m ¡ATENCIÓN! La cinta de aserrado se queda inser-
vible cuando los dientes contacten los pasadores de
guía con la cinta de aserrado en marcha.
• Suelte los tornillos Allen de los pasadores guía su-
periores (48).
• ¡Empuje los pasadores guía (47) en dirección a la
cinta de sierra!
m ¡ATENCIÓN! La distancia entre los pasadores guía
(47) y la cinta de sierra (26) debe ser como máximo
de 0,5 mm.
(La cinta de aserrado no debe quedar atascada).
• Apriete de nuevo los tornillos Allen (48).
• Gire la polea de cinta superior (2) varias veces hacia
la derecha.
• Vuelva a comprobar el ajuste de los pasadores guía
superiores (47) y ajústelos en caso necesario.
• Ajuste de nuevo el soporte de apoyo superior (46)
(8.8.1) si es necesario.
8.8.4 Ajuste de los pasadores guía inferiores (56)
(Fig. 9 + 10)
• Desmonte la mesa de aserrado (7).
• Afloje el tornillo del soporte receptor inferior (53)
(llave Allen SW 5)
• Desplace el soporte receptor inferior (57) de los
pasadores guía inferiores (56) hasta que el borde
delantero de los pasadores guía (56) quede situado
a aproximadamente 1 mm detrás de la base dentada
de la cinta.
• Vuelva a apretar los tornillos del soporte de apoyo
inferior (53).
m ¡ATENCIÓN! La cinta de aserrado se queda inser-
vible cuando los dientes contacten los pasadores de
guía con la cinta de aserrado en marcha.
98 | ES
• Suelte los tornillos Allen de los pasadores guía in-
feriores (55).
• Desplace los dos pasadores guía inferiores (56) en
dirección a la cinta de sierra hasta que la distancia
entre los pasadores guía (56) y la cinta de sierra (26)
sea de 0,5 mm como máximo. (La cinta de aserrado
no debe quedar atascada).
• Vuelva a apretar los tornillos Allen de los pasadores
guía inferiores (55).
• Gire el rodillo para cinta de sierra inferior (9) varias
veces hacia la derecha.
• Vuelva a comprobar el ajuste de los pasadores guía
inferiores (56) y ajústelos en caso necesario.
• Ajuste de nuevo el soporte de apoyo inferior (52)
(8.8.2) si es necesario.
8.9 Ajuste del guiado de la cinta de sierra superior
(5) (Fig. 11)
• Afloje el mango de fijación del guiado de la cinta de
sierra (28).
• Girando el mango de ajuste de la guía (27), haga
descender el guiado de la cinta de sierra (5) hasta
que quede lo más cerca posible del material a cortar
(distancia aproximada: 2 - 3 mm).
• Apriete de nuevo el mango de fijación (28).
• Este ajuste deberá comprobarse antes de cada pro-
ceso de corte y deberá reajustarse en caso nece-
sario.
8.10 Orientación de la mesa de aserrado (7) a 90°
(Fig. 2 + 12 + 13)
• Desplace la guía de cinta superior a tope hacia arri-
ba (5). (8.9)
• Afloje el mango de fijación (22) y la tuerca de mari-
posa (21) (fig. 2).
• Coloque el ángulo entre la cinta de sierra (26) y la
mesa de aserrado (7). La escuadra no está incluida
en el volumen de suministro.
• Incline la mesa de aserrado (7) girándola hasta que
el ángulo con respecto a la cinta de sierra (26) sea
exactamente de 90°. Si la mesa de aserrado está
apoyada en el tornillo (58) y no es posible ajustar un
ángulo de 90°, afloje la tuerca (59) y acorte el tornillo
(58) girándolo a derechas.
• Apriete de nuevo el mango de fijación (22) y la tuer-
ca de mariposa (21).
• Afloje la tuerca (59) si es necesario.
• Desplace el tornillo (58) hasta que toque la parte in-
ferior de la mesa de aserrado.
• Apriete de nuevo la tuerca (59) para bloquear el tor-
nillo (58).
