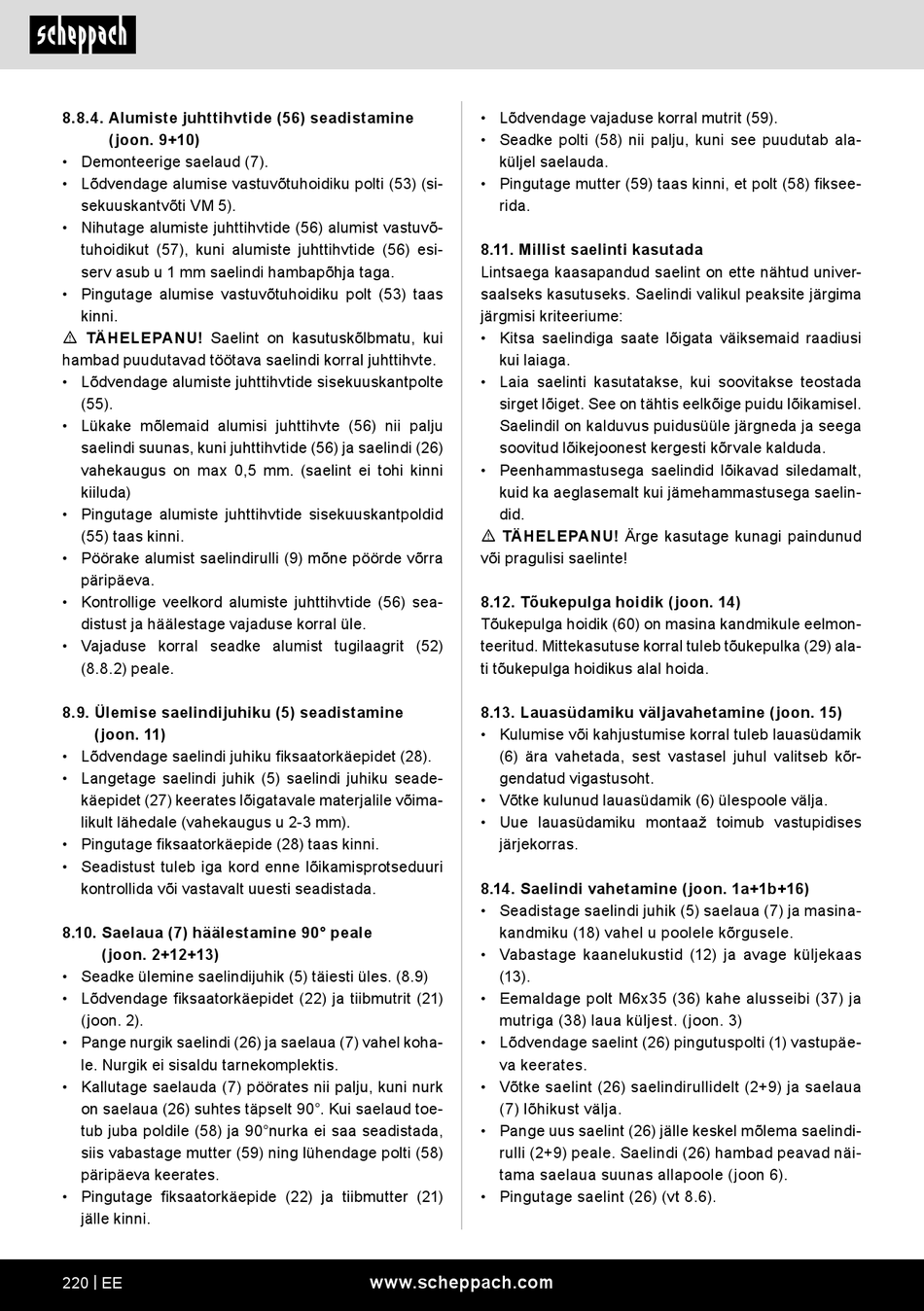

8.8.4. Alumiste juhttihvtide (56) seadistamine
(joon. 9+10)
• Demonteerige saelaud (7).
• Lõdvendage alumise vastuvõtuhoidiku polti (53) (si-
sekuuskantvõti VM 5).
• Nihutage alumiste juhttihvtide (56) alumist vastuvõ-
tuhoidikut (57), kuni alumiste juhttihvtide (56) esi-
serv asub u 1 mm saelindi hambapõhja taga.
• Pingutage alumise vastuvõtuhoidiku polt (53) taas
kinni.
m TÄHELEPANU! Saelint on kasutuskõlbmatu, kui
hambad puudutavad töötava saelindi korral juhttihvte.
• Lõdvendage alumiste juhttihvtide sisekuuskantpolte
(55).
• Lükake mõlemaid alumisi juhttihvte (56) nii palju
saelindi suunas, kuni juhttihvtide (56) ja saelindi (26)
vahekaugus on max 0,5 mm. (saelint ei tohi kinni
kiiluda)
• Pingutage alumiste juhttihvtide sisekuuskantpoldid
(55) taas kinni.
• Pöörake alumist saelindirulli (9) mõne pöörde võrra
päripäeva.
• Kontrollige veelkord alumiste juhttihvtide (56) sea-
distust ja häälestage vajaduse korral üle.
• Vajaduse korral seadke alumist tugilaagrit (52)
(8.8.2) peale.
8.9. Ülemise saelindijuhiku (5) seadistamine
(joon. 11)
• Lõdvendage saelindi juhiku fiksaatorkäepidet (28).
• Langetage saelindi juhik (5) saelindi juhiku seade-
käepidet (27) keerates lõigatavale materjalile võima-
likult lähedale (vahekaugus u 2-3 mm).
• Pingutage fiksaatorkäepide (28) taas kinni.
• Seadistust tuleb iga kord enne lõikamisprotseduuri
kontrollida või vastavalt uuesti seadistada.
8.10. Saelaua (7) häälestamine 90° peale
(joon. 2+12+13)
• Seadke ülemine saelindijuhik (5) täiesti üles. (8.9)
• Lõdvendage fiksaatorkäepidet (22) ja tiibmutrit (21)
(joon. 2).
• Pange nurgik saelindi (26) ja saelaua (7) vahel koha-
le. Nurgik ei sisaldu tarnekomplektis.
• Kallutage saelauda (7) pöörates nii palju, kuni nurk
on saelaua (26) suhtes täpselt 90°. Kui saelaud toe-
tub juba poldile (58) ja 90°nurka ei saa seadistada,
siis vabastage mutter (59) ning lühendage polti (58)
päripäeva keerates.
• Pingutage fiksaatorkäepide (22) ja tiibmutter (21)
jälle kinni.
220 | EE
• Lõdvendage vajaduse korral mutrit (59).
• Seadke polti (58) nii palju, kuni see puudutab ala-
küljel saelauda.
• Pingutage mutter (59) taas kinni, et polt (58) fiksee-
rida.
8.11. Millist saelinti kasutada
Lintsaega kaasapandud saelint on ette nähtud univer-
saalseks kasutuseks. Saelindi valikul peaksite järgima
järgmisi kriteeriume:
• Kitsa saelindiga saate lõigata väiksemaid raadiusi
kui laiaga.
• Laia saelinti kasutatakse, kui soovitakse teostada
sirget lõiget. See on tähtis eelkõige puidu lõikamisel.
Saelindil on kalduvus puidusüüle järgneda ja seega
soovitud lõikejoonest kergesti kõrvale kalduda.
• Peenhammastusega saelindid lõikavad siledamalt,
kuid ka aeglasemalt kui jämehammastusega saelin-
did.
m TÄHELEPANU! Ärge kasutage kunagi paindunud
või pragulisi saelinte!
8.12. Tõukepulga hoidik (joon. 14)
Tõukepulga hoidik (60) on masina kandmikule eelmon-
teeritud. Mittekasutuse korral tuleb tõukepulka (29) ala-
ti tõukepulga hoidikus alal hoida.
8.13. Lauasüdamiku väljavahetamine (joon. 15)
• Kulumise või kahjustumise korral tuleb lauasüdamik
(6) ära vahetada, sest vastasel juhul valitseb kõr-
gendatud vigastusoht.
• Võtke kulunud lauasüdamik (6) ülespoole välja.
• Uue lauasüdamiku montaaž toimub vastupidises
järjekorras.
8.14. Saelindi vahetamine (joon. 1a+1b+16)
• Seadistage saelindi juhik (5) saelaua (7) ja masina-
kandmiku (18) vahel u poolele kõrgusele.
• Vabastage kaanelukustid (12) ja avage küljekaas
(13).
• Eemaldage polt M6x35 (36) kahe alusseibi (37) ja
mutriga (38) laua küljest. (joon. 3)
• Lõdvendage saelint (26) pingutuspolti (1) vastupäe-
va keerates.
• Võtke saelint (26) saelindirullidelt (2+9) ja saelaua
(7) lõhikust välja.
• Pange uus saelint (26) jälle keskel mõlema saelindi-
rulli (2+9) peale. Saelindi (26) hambad peavad näi-
tama saelaua suunas allapoole (joon 6).
• Pingutage saelint (26) (vt 8.6).
