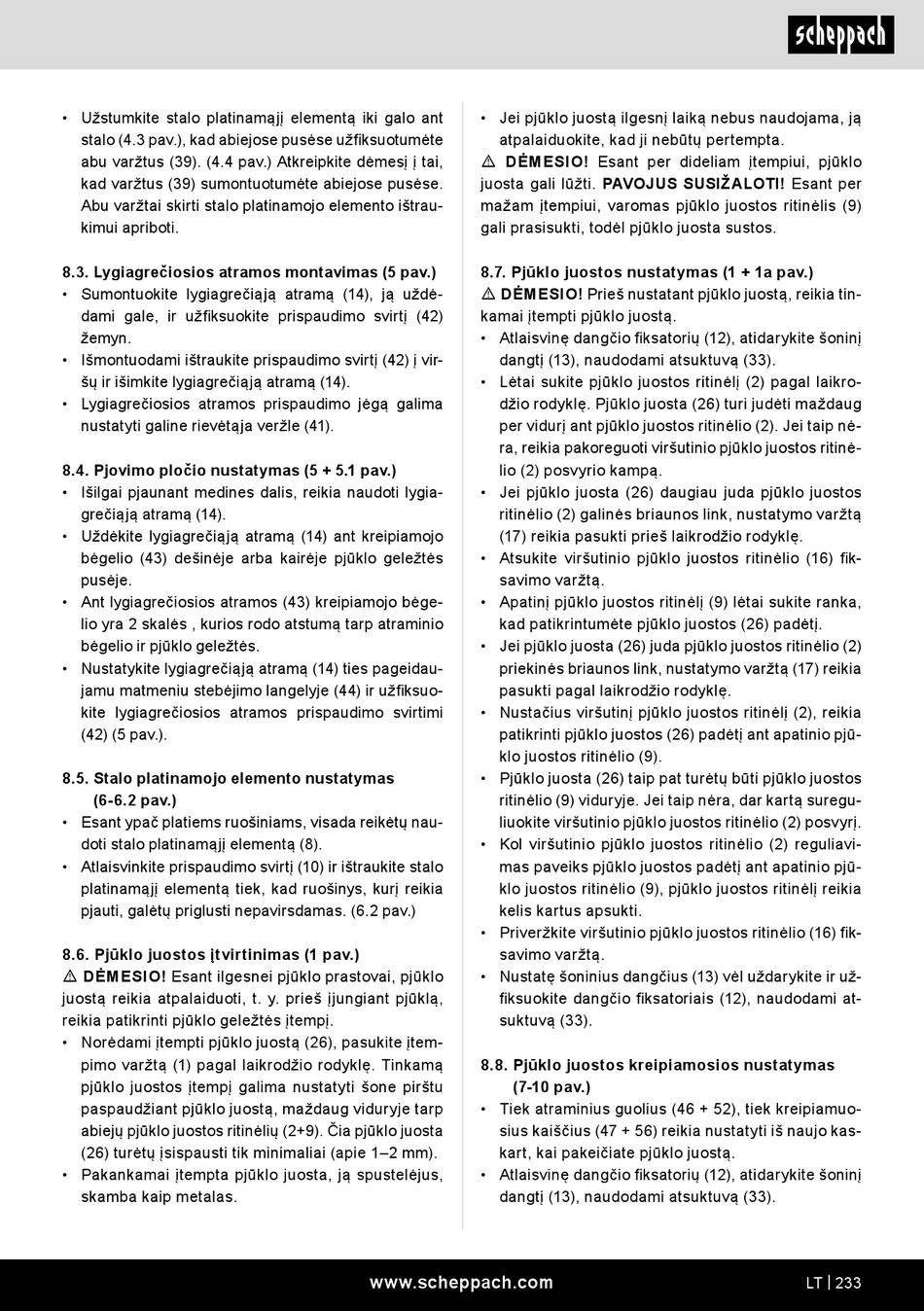

• Užstumkite stalo platinamąjį elementą iki galo ant
stalo (4.3 pav.), kad abiejose pusėse užfiksuotumėte
abu varžtus (39). (4.4 pav.) Atkreipkite dėmesį į tai,
kad varžtus (39) sumontuotumėte abiejose pusėse.
Abu varžtai skirti stalo platinamojo elemento ištrau-
kimui apriboti.
8.3. Lygiagrečiosios atramos montavimas (5 pav.)
• Sumontuokite lygiagrečiąją atramą (14), ją uždė-
dami gale, ir užfiksuokite prispaudimo svirtį (42)
žemyn.
• Išmontuodami ištraukite prispaudimo svirtį (42) į vir-
šų ir išimkite lygiagrečiąją atramą (14).
• Lygiagrečiosios atramos prispaudimo jėgą galima
nustatyti galine rievėtąja veržle (41).
8.4. Pjovimo pločio nustatymas (5 + 5.1 pav.)
• Išilgai pjaunant medines dalis, reikia naudoti lygia-
grečiąją atramą (14).
• Uždėkite lygiagrečiąją atramą (14) ant kreipiamojo
bėgelio (43) dešinėje arba kairėje pjūklo geležtės
pusėje.
• Ant lygiagrečiosios atramos (43) kreipiamojo bėge-
lio yra 2 skalės , kurios rodo atstumą tarp atraminio
bėgelio ir pjūklo geležtės.
• Nustatykite lygiagrečiąją atramą (14) ties pageidau-
jamu matmeniu stebėjimo langelyje (44) ir užfiksuo-
kite lygiagrečiosios atramos prispaudimo svirtimi
(42) (5 pav.).
8.5. Stalo platinamojo elemento nustatymas
(6-6.2 pav.)
• Esant ypač platiems ruošiniams, visada reikėtų nau-
doti stalo platinamąjį elementą (8).
• Atlaisvinkite prispaudimo svirtį (10) ir ištraukite stalo
platinamąjį elementą tiek, kad ruošinys, kurį reikia
pjauti, galėtų priglusti nepavirsdamas. (6.2 pav.)
8.6. Pjūklo juostos įtvirtinimas (1 pav.)
m DĖMESIO! Esant ilgesnei pjūklo prastovai, pjūklo
juostą reikia atpalaiduoti, t. y. prieš įjungiant pjūklą,
reikia patikrinti pjūklo geležtės įtempį.
• Norėdami įtempti pjūklo juostą (26), pasukite įtem-
pimo varžtą (1) pagal laikrodžio rodyklę. Tinkamą
pjūklo juostos įtempį galima nustatyti šone pirštu
paspaudžiant pjūklo juostą, maždaug viduryje tarp
abiejų pjūklo juostos ritinėlių (2+9). Čia pjūklo juosta
(26) turėtų įsispausti tik minimaliai (apie 1–2 mm).
• Pakankamai įtempta pjūklo juosta, ją spustelėjus,
skamba kaip metalas.
• Jei pjūklo juostą ilgesnį laiką nebus naudojama, ją
atpalaiduokite, kad ji nebūtų pertempta.
m DĖMESIO! Esant per dideliam įtempiui, pjūklo
juosta gali lūžti. PAVOJUS SUSIŽALOTI! Esant per
mažam įtempiui, varomas pjūklo juostos ritinėlis (9)
gali prasisukti, todėl pjūklo juosta sustos.
8.7. Pjūklo juostos nustatymas (1 + 1a pav.)
m DĖMESIO! Prieš nustatant pjūklo juostą, reikia tin-
kamai įtempti pjūklo juostą.
• Atlaisvinę dangčio fiksatorių (12), atidarykite šoninį
dangtį (13), naudodami atsuktuvą (33).
• Lėtai sukite pjūklo juostos ritinėlį (2) pagal laikro-
džio rodyklę. Pjūklo juosta (26) turi judėti maždaug
per vidurį ant pjūklo juostos ritinėlio (2). Jei taip nė-
ra, reikia pakoreguoti viršutinio pjūklo juostos ritinė-
lio (2) posvyrio kampą.
• Jei pjūklo juosta (26) daugiau juda pjūklo juostos
ritinėlio (2) galinės briaunos link, nustatymo varžtą
(17) reikia pasukti prieš laikrodžio rodyklę.
• Atsukite viršutinio pjūklo juostos ritinėlio (16) fik-
savimo varžtą.
• Apatinį pjūklo juostos ritinėlį (9) lėtai sukite ranka,
kad patikrintumėte pjūklo juostos (26) padėtį.
• Jei pjūklo juosta (26) juda pjūklo juostos ritinėlio (2)
priekinės briaunos link, nustatymo varžtą (17) reikia
pasukti pagal laikrodžio rodyklę.
• Nustačius viršutinį pjūklo juostos ritinėlį (2), reikia
patikrinti pjūklo juostos (26) padėtį ant apatinio pjū-
klo juostos ritinėlio (9).
• Pjūklo juosta (26) taip pat turėtų būti pjūklo juostos
ritinėlio (9) viduryje. Jei taip nėra, dar kartą suregu-
liuokite viršutinio pjūklo juostos ritinėlio (2) posvyrį.
• Kol viršutinio pjūklo juostos ritinėlio (2) reguliavi-
mas paveiks pjūklo juostos padėtį ant apatinio pjū-
klo juostos ritinėlio (9), pjūklo juostos ritinėlį reikia
kelis kartus apsukti.
• Priveržkite viršutinio pjūklo juostos ritinėlio (16) fik-
savimo varžtą.
• Nustatę šoninius dangčius (13) vėl uždarykite ir už-
fiksuokite dangčio fiksatoriais (12), naudodami at-
suktuvą (33).
8.8. Pjūklo juostos kreipiamosios nustatymas
(7-10 pav.)
• Tiek atraminius guolius (46 + 52), tiek kreipiamuo-
sius kaiščius (47 + 56) reikia nustatyti iš naujo kas-
kart, kai pakeičiate pjūklo juostą.
• Atlaisvinę dangčio fiksatorių (12), atidarykite šoninį
dangtį (13), naudodami atsuktuvą (33).
