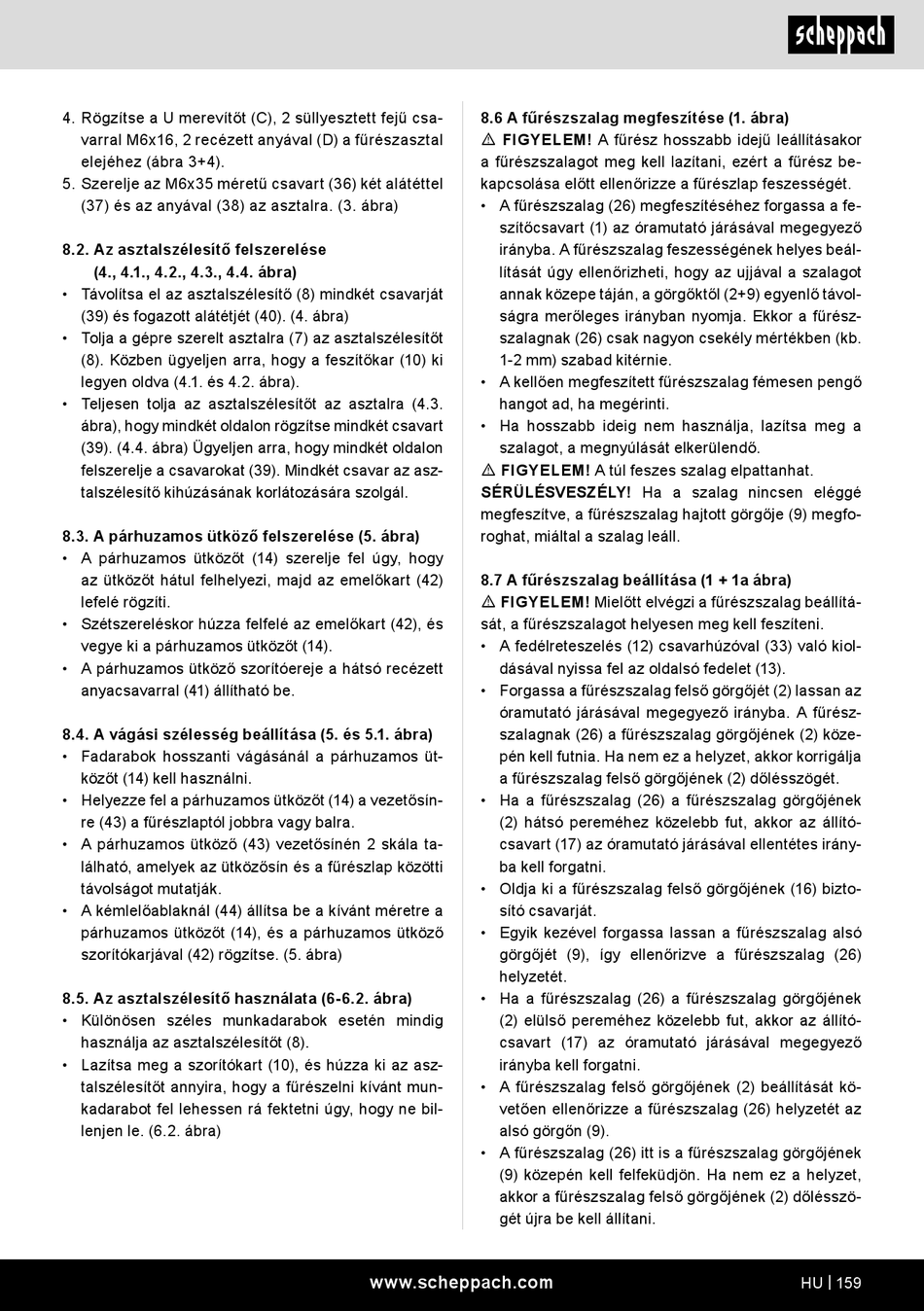

4. Rögzítse a U merevítőt (C), 2 süllyesztett fejű csa-
varral M6x16, 2 recézett anyával (D) a fűrészasztal
elejéhez (ábra 3+4).
5. Szerelje az M6x35 méretű csavart (36) két alátéttel
(37) és az anyával (38) az asztalra. (3. ábra)
8.2. Az asztalszélesítő felszerelése
(4., 4.1., 4.2., 4.3., 4.4. ábra)
• Távolítsa el az asztalszélesítő (8) mindkét csavarját
(39) és fogazott alátétjét (40). (4. ábra)
• Tolja a gépre szerelt asztalra (7) az asztalszélesítőt
(8). Közben ügyeljen arra, hogy a feszítőkar (10) ki
legyen oldva (4.1. és 4.2. ábra).
• Teljesen tolja az asztalszélesítőt az asztalra (4.3.
ábra), hogy mindkét oldalon rögzítse mindkét csavart
(39). (4.4. ábra) Ügyeljen arra, hogy mindkét oldalon
felszerelje a csavarokat (39). Mindkét csavar az asz-
talszélesítő kihúzásának korlátozására szolgál.
8.3. A párhuzamos ütköző felszerelése (5. ábra)
• A párhuzamos ütközőt (14) szerelje fel úgy, hogy
az ütközőt hátul felhelyezi, majd az emelőkart (42)
lefelé rögzíti.
• Szétszereléskor húzza felfelé az emelőkart (42), és
vegye ki a párhuzamos ütközőt (14).
• A párhuzamos ütköző szorítóereje a hátsó recézett
anyacsavarral (41) állítható be.
8.4. A vágási szélesség beállítása (5. és 5.1. ábra)
• Fadarabok hosszanti vágásánál a párhuzamos üt-
közőt (14) kell használni.
• Helyezze fel a párhuzamos ütközőt (14) a vezetősín-
re (43) a fűrészlaptól jobbra vagy balra.
• A párhuzamos ütköző (43) vezetősínén 2 skála ta-
lálható, amelyek az ütközősín és a fűrészlap közötti
távolságot mutatják.
• A kémlelőablaknál (44) állítsa be a kívánt méretre a
párhuzamos ütközőt (14), és a párhuzamos ütköző
szorítókarjával (42) rögzítse. (5. ábra)
8.5. Az asztalszélesítő használata (6-6.2. ábra)
• Különösen széles munkadarabok esetén mindig
használja az asztalszélesítőt (8).
• Lazítsa meg a szorítókart (10), és húzza ki az asz-
talszélesítőt annyira, hogy a fűrészelni kívánt mun-
kadarabot fel lehessen rá fektetni úgy, hogy ne bil-
lenjen le. (6.2. ábra)
8.6 A fűrészszalag megfeszítése (1. ábra)
m FIGYELEM! A fűrész hosszabb idejű leállításakor
a fűrészszalagot meg kell lazítani, ezért a fűrész be-
kapcsolása előtt ellenőrizze a fűrészlap feszességét.
• A fűrészszalag (26) megfeszítéséhez forgassa a fe-
szítőcsavart (1) az óramutató járásával megegyező
irányba. A fűrészszalag feszességének helyes beál-
lítását úgy ellenőrizheti, hogy az ujjával a szalagot
annak közepe táján, a görgőktől (2+9) egyenlő távol-
ságra merőleges irányban nyomja. Ekkor a fűrész-
szalagnak (26) csak nagyon csekély mértékben (kb.
1-2 mm) szabad kitérnie.
• A kellően megfeszített fűrészszalag fémesen pengő
hangot ad, ha megérinti.
• Ha hosszabb ideig nem használja, lazítsa meg a
szalagot, a megnyúlását elkerülendő.
m FIGYELEM! A túl feszes szalag elpattanhat.
SÉRÜLÉSVESZÉLY! Ha a szalag nincsen eléggé
megfeszítve, a fűrészszalag hajtott görgője (9) megfo-
roghat, miáltal a szalag leáll.
8.7 A fűrészszalag beállítása (1 + 1a ábra)
m FIGYELEM! Mielőtt elvégzi a fűrészszalag beállítá-
sát, a fűrészszalagot helyesen meg kell feszíteni.
• A fedélreteszelés (12) csavarhúzóval (33) való kiol-
dásával nyissa fel az oldalsó fedelet (13).
• Forgassa a fűrészszalag felső görgőjét (2) lassan az
óramutató járásával megegyező irányba. A fűrész-
szalagnak (26) a fűrészszalag görgőjének (2) köze-
pén kell futnia. Ha nem ez a helyzet, akkor korrigálja
a fűrészszalag felső görgőjének (2) dőlésszögét.
• Ha a fűrészszalag (26) a fűrészszalag görgőjének
(2) hátsó pereméhez közelebb fut, akkor az állító-
csavart (17) az óramutató járásával ellentétes irány-
ba kell forgatni.
• Oldja ki a fűrészszalag felső görgőjének (16) bizto-
sító csavarját.
• Egyik kezével forgassa lassan a fűrészszalag alsó
görgőjét (9), így ellenőrizve a fűrészszalag (26)
helyzetét.
• Ha a fűrészszalag (26) a fűrészszalag görgőjének
(2) elülső pereméhez közelebb fut, akkor az állító-
csavart (17) az óramutató járásával megegyező
irányba kell forgatni.
• A fűrészszalag felső görgőjének (2) beállítását kö-
vetően ellenőrizze a fűrészszalag (26) helyzetét az
alsó görgőn (9).
• A fűrészszalag (26) itt is a fűrészszalag görgőjének
(9) közepén kell felfeküdjön. Ha nem ez a helyzet,
akkor a fűrészszalag felső görgőjének (2) dőlésszö-
gét újra be kell állítani.
