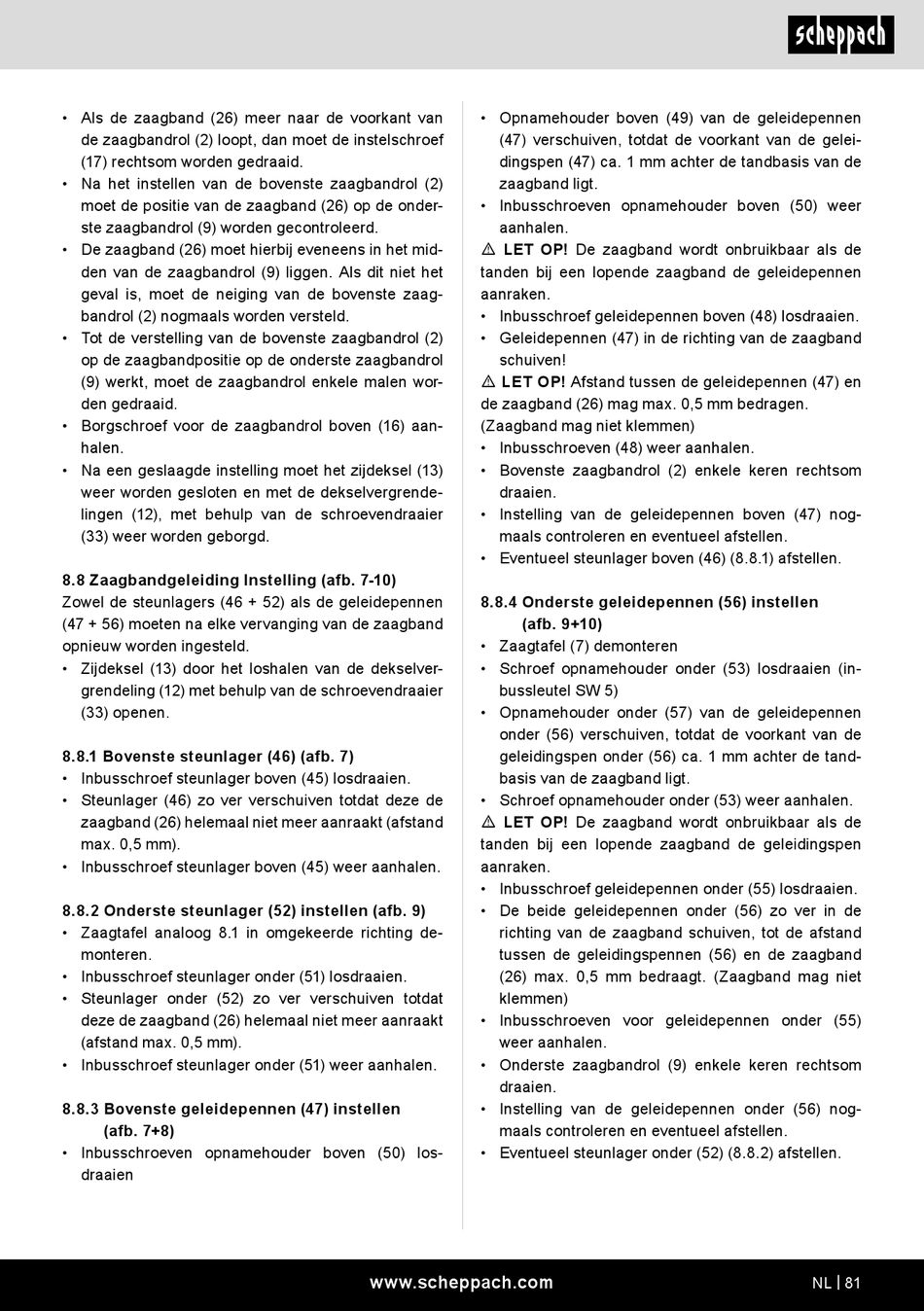

• Als de zaagband (26) meer naar de voorkant van
de zaagbandrol (2) loopt, dan moet de instelschroef
(17) rechtsom worden gedraaid.
• Na het instellen van de bovenste zaagbandrol (2)
moet de positie van de zaagband (26) op de onder-
ste zaagbandrol (9) worden gecontroleerd.
• De zaagband (26) moet hierbij eveneens in het mid-
den van de zaagbandrol (9) liggen. Als dit niet het
geval is, moet de neiging van de bovenste zaag-
bandrol (2) nogmaals worden versteld.
• Tot de verstelling van de bovenste zaagbandrol (2)
op de zaagbandpositie op de onderste zaagbandrol
(9) werkt, moet de zaagbandrol enkele malen wor-
den gedraaid.
• Borgschroef voor de zaagbandrol boven (16) aan-
halen.
• Na een geslaagde instelling moet het zijdeksel (13)
weer worden gesloten en met de dekselvergrende-
lingen (12), met behulp van de schroevendraaier
(33) weer worden geborgd.
8.8 Zaagbandgeleiding Instelling (afb. 7-10)
Zowel de steunlagers (46 + 52) als de geleidepennen
(47 + 56) moeten na elke vervanging van de zaagband
opnieuw worden ingesteld.
• Zijdeksel (13) door het loshalen van de dekselver-
grendeling (12) met behulp van de schroevendraaier
(33) openen.
8.8.1 Bovenste steunlager (46) (afb. 7)
• Inbusschroef steunlager boven (45) losdraaien.
• Steunlager (46) zo ver verschuiven totdat deze de
zaagband (26) helemaal niet meer aanraakt (afstand
max. 0,5 mm).
• Inbusschroef steunlager boven (45) weer aanhalen.
8.8.2 Onderste steunlager (52) instellen (afb. 9)
• Zaagtafel analoog 8.1 in omgekeerde richting de-
monteren.
• Inbusschroef steunlager onder (51) losdraaien.
• Steunlager onder (52) zo ver verschuiven totdat
deze de zaagband (26) helemaal niet meer aanraakt
(afstand max. 0,5 mm).
• Inbusschroef steunlager onder (51) weer aanhalen.
8.8.3 Bovenste geleidepennen (47) instellen
(afb. 7+8)
• Inbusschroeven opnamehouder boven (50) los-
draaien
• Opnamehouder boven (49) van de geleidepennen
(47) verschuiven, totdat de voorkant van de gelei-
dingspen (47) ca. 1 mm achter de tandbasis van de
zaagband ligt.
• Inbusschroeven opnamehouder boven (50) weer
aanhalen.
m LET OP! De zaagband wordt onbruikbaar als de
tanden bij een lopende zaagband de geleidepennen
aanraken.
• Inbusschroef geleidepennen boven (48) losdraaien.
• Geleidepennen (47) in de richting van de zaagband
schuiven!
m LET OP! Afstand tussen de geleidepennen (47) en
de zaagband (26) mag max. 0,5 mm bedragen.
(Zaagband mag niet klemmen)
• Inbusschroeven (48) weer aanhalen.
• Bovenste zaagbandrol (2) enkele keren rechtsom
draaien.
• Instelling van de geleidepennen boven (47) nog-
maals controleren en eventueel afstellen.
• Eventueel steunlager boven (46) (8.8.1) afstellen.
8.8.4 Onderste geleidepennen (56) instellen
(afb. 9+10)
• Zaagtafel (7) demonteren
• Schroef opnamehouder onder (53) losdraaien (in-
bussleutel SW 5)
• Opnamehouder onder (57) van de geleidepennen
onder (56) verschuiven, totdat de voorkant van de
geleidingspen onder (56) ca. 1 mm achter de tand-
basis van de zaagband ligt.
• Schroef opnamehouder onder (53) weer aanhalen.
m LET OP! De zaagband wordt onbruikbaar als de
tanden bij een lopende zaagband de geleidingspen
aanraken.
• Inbusschroef geleidepennen onder (55) losdraaien.
• De beide geleidepennen onder (56) zo ver in de
richting van de zaagband schuiven, tot de afstand
tussen de geleidingspennen (56) en de zaagband
(26) max. 0,5 mm bedraagt. (Zaagband mag niet
klemmen)
• Inbusschroeven voor geleidepennen onder (55)
weer aanhalen.
• Onderste zaagbandrol (9) enkele keren rechtsom
draaien.
• Instelling van de geleidepennen onder (56) nog-
maals controleren en eventueel afstellen.
• Eventueel steunlager onder (52) (8.8.2) afstellen.
