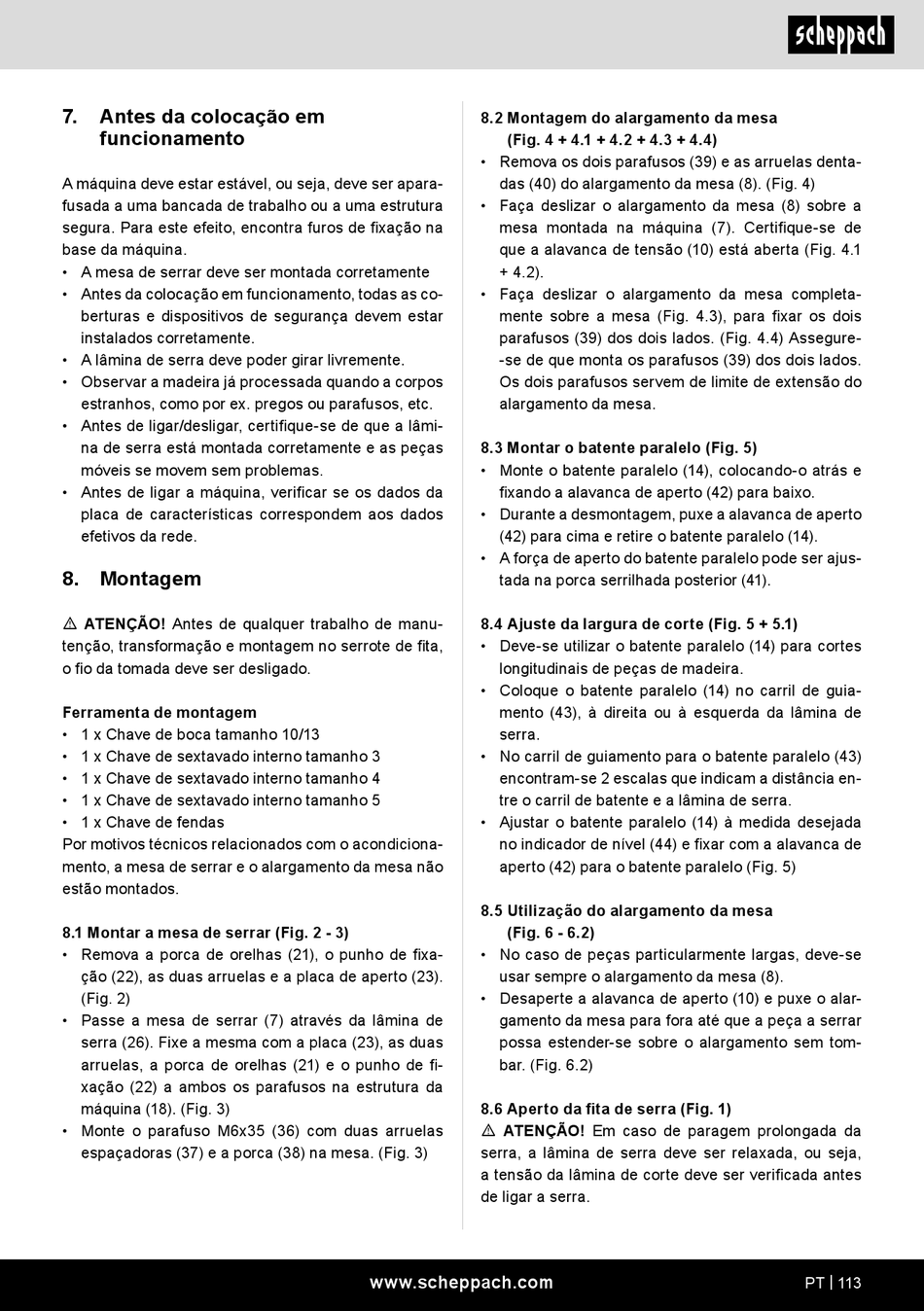

7. Antes da colocação em
funcionamento
A máquina deve estar estável, ou seja, deve ser apara-
fusada a uma bancada de trabalho ou a uma estrutura
segura. Para este efeito, encontra furos de fixação na
base da máquina.
• A mesa de serrar deve ser montada corretamente
• Antes da colocação em funcionamento, todas as co-
berturas e dispositivos de segurança devem estar
instalados corretamente.
• A lâmina de serra deve poder girar livremente.
• Observar a madeira já processada quando a corpos
estranhos, como por ex. pregos ou parafusos, etc.
• Antes de ligar/desligar, certifique-se de que a lâmi-
na de serra está montada corretamente e as peças
móveis se movem sem problemas.
• Antes de ligar a máquina, verificar se os dados da
placa de características correspondem aos dados
efetivos da rede.
8. Montagem
m ATENÇÃO! Antes de qualquer trabalho de manu-
tenção, transformação e montagem no serrote de fita,
o fio da tomada deve ser desligado.
Ferramenta de montagem
• 1 x Chave de boca tamanho 10/13
• 1 x Chave de sextavado interno tamanho 3
• 1 x Chave de sextavado interno tamanho 4
• 1 x Chave de sextavado interno tamanho 5
• 1 x Chave de fendas
Por motivos técnicos relacionados com o acondiciona-
mento, a mesa de serrar e o alargamento da mesa não
estão montados.
8.1 Montar a mesa de serrar (Fig. 2 - 3)
• Remova a porca de orelhas (21), o punho de fixa-
ção (22), as duas arruelas e a placa de aperto (23).
(Fig. 2)
• Passe a mesa de serrar (7) através da lâmina de
serra (26). Fixe a mesma com a placa (23), as duas
arruelas, a porca de orelhas (21) e o punho de fi-
xação (22) a ambos os parafusos na estrutura da
máquina (18). (Fig. 3)
• Monte o parafuso M6x35 (36) com duas arruelas
espaçadoras (37) e a porca (38) na mesa. (Fig. 3)
8.2 Montagem do alargamento da mesa
(Fig. 4 + 4.1 + 4.2 + 4.3 + 4.4)
• Remova os dois parafusos (39) e as arruelas denta-
das (40) do alargamento da mesa (8). (Fig. 4)
• Faça deslizar o alargamento da mesa (8) sobre a
mesa montada na máquina (7). Certifique-se de
que a alavanca de tensão (10) está aberta (Fig. 4.1
+ 4.2).
• Faça deslizar o alargamento da mesa completa-
mente sobre a mesa (Fig. 4.3), para fixar os dois
parafusos (39) dos dois lados. (Fig. 4.4) Assegure-
-se de que monta os parafusos (39) dos dois lados.
Os dois parafusos servem de limite de extensão do
alargamento da mesa.
8.3 Montar o batente paralelo (Fig. 5)
• Monte o batente paralelo (14), colocando-o atrás e
fixando a alavanca de aperto (42) para baixo.
• Durante a desmontagem, puxe a alavanca de aperto
(42) para cima e retire o batente paralelo (14).
• A força de aperto do batente paralelo pode ser ajus-
tada na porca serrilhada posterior (41).
8.4 Ajuste da largura de corte (Fig. 5 + 5.1)
• Deve-se utilizar o batente paralelo (14) para cortes
longitudinais de peças de madeira.
• Coloque o batente paralelo (14) no carril de guia-
mento (43), à direita ou à esquerda da lâmina de
serra.
• No carril de guiamento para o batente paralelo (43)
encontram-se 2 escalas que indicam a distância en-
tre o carril de batente e a lâmina de serra.
• Ajustar o batente paralelo (14) à medida desejada
no indicador de nível (44) e fixar com a alavanca de
aperto (42) para o batente paralelo (Fig. 5)
8.5 Utilização do alargamento da mesa
(Fig. 6 - 6.2)
• No caso de peças particularmente largas, deve-se
usar sempre o alargamento da mesa (8).
• Desaperte a alavanca de aperto (10) e puxe o alar-
gamento da mesa para fora até que a peça a serrar
possa estender-se sobre o alargamento sem tom-
bar. (Fig. 6.2)
8.6 Aperto da fita de serra (Fig. 1)
m ATENÇÃO! Em caso de paragem prolongada da
serra, a lâmina de serra deve ser relaxada, ou seja,
a tensão da lâmina de corte deve ser verificada antes
de ligar a serra.
