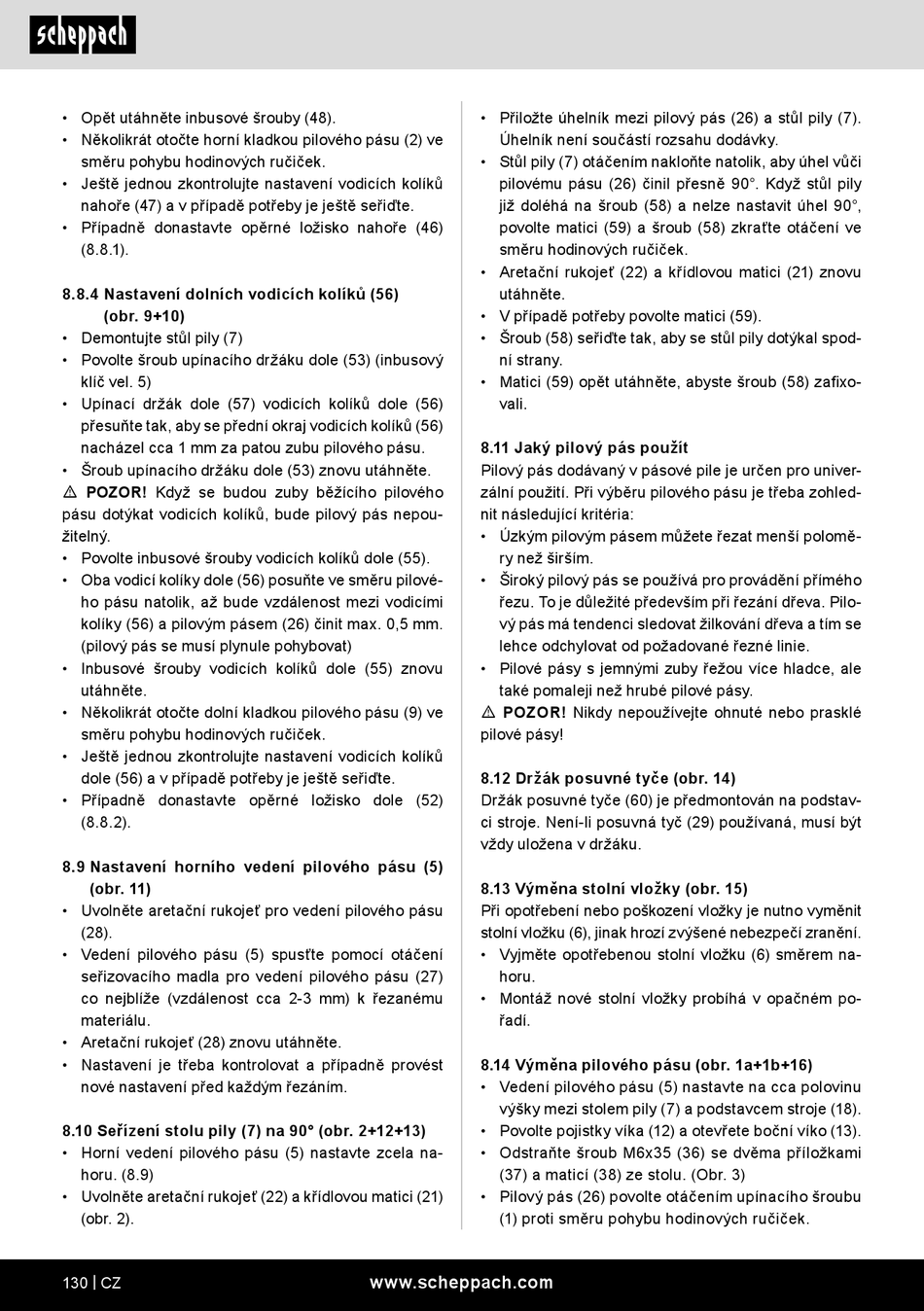

• Opět utáhněte inbusové šrouby (48).
• Několikrát otočte horní kladkou pilového pásu (2) ve
směru pohybu hodinových ručiček.
• Ještě jednou zkontrolujte nastavení vodicích kolíků
nahoře (47) a v případě potřeby je ještě seřiďte.
• Případně donastavte opěrné ložisko nahoře (46)
(8.8.1).
8.8.4 Nastavení dolních vodicích kolíků (56)
(obr. 9+10)
• Demontujte stůl pily (7)
• Povolte šroub upínacího držáku dole (53) (inbusový
klíč vel. 5)
• Upínací držák dole (57) vodicích kolíků dole (56)
přesuňte tak, aby se přední okraj vodicích kolíků (56)
nacházel cca 1 mm za patou zubu pilového pásu.
• Šroub upínacího držáku dole (53) znovu utáhněte.
m POZOR! Když se budou zuby běžícího pilového
pásu dotýkat vodicích kolíků, bude pilový pás nepou-
žitelný.
• Povolte inbusové šrouby vodicích kolíků dole (55).
• Oba vodicí kolíky dole (56) posuňte ve směru pilové-
ho pásu natolik, až bude vzdálenost mezi vodicími
kolíky (56) a pilovým pásem (26) činit max. 0,5 mm.
(pilový pás se musí plynule pohybovat)
• Inbusové šrouby vodicích kolíků dole (55) znovu
utáhněte.
• Několikrát otočte dolní kladkou pilového pásu (9) ve
směru pohybu hodinových ručiček.
• Ještě jednou zkontrolujte nastavení vodicích kolíků
dole (56) a v případě potřeby je ještě seřiďte.
• Případně donastavte opěrné ložisko dole (52)
(8.8.2).
8.9 Nastavení horního vedení pilového pásu (5)
(obr. 11)
• Uvolněte aretační rukojeť pro vedení pilového pásu
(28).
• Vedení pilového pásu (5) spusťte pomocí otáčení
seřizovacího madla pro vedení pilového pásu (27)
co nejblíže (vzdálenost cca 2-3 mm) k řezanému
materiálu.
• Aretační rukojeť (28) znovu utáhněte.
• Nastavení je třeba kontrolovat a případně provést
nové nastavení před každým řezáním.
8.10 Seřízení stolu pily (7) na 90° (obr. 2+12+13)
• Horní vedení pilového pásu (5) nastavte zcela na-
horu. (8.9)
• Uvolněte aretační rukojeť (22) a křídlovou matici (21)
(obr. 2).
130 | CZ
• Přiložte úhelník mezi pilový pás (26) a stůl pily (7).
Úhelník není součástí rozsahu dodávky.
• Stůl pily (7) otáčením nakloňte natolik, aby úhel vůči
pilovému pásu (26) činil přesně 90°. Když stůl pily
již doléhá na šroub (58) a nelze nastavit úhel 90°,
povolte matici (59) a šroub (58) zkraťte otáčení ve
směru hodinových ručiček.
• Aretační rukojeť (22) a křídlovou matici (21) znovu
utáhněte.
• V případě potřeby povolte matici (59).
• Šroub (58) seřiďte tak, aby se stůl pily dotýkal spod-
ní strany.
• Matici (59) opět utáhněte, abyste šroub (58) zafixo-
vali.
8.11 Jaký pilový pás použít
Pilový pás dodávaný v pásové pile je určen pro univer-
zální použití. Při výběru pilového pásu je třeba zohled-
nit následující kritéria:
• Úzkým pilovým pásem můžete řezat menší polomě-
ry než širším.
• Široký pilový pás se používá pro provádění přímého
řezu. To je důležité především při řezání dřeva. Pilo-
vý pás má tendenci sledovat žilkování dřeva a tím se
lehce odchylovat od požadované řezné linie.
• Pilové pásy s jemnými zuby řežou více hladce, ale
také pomaleji než hrubé pilové pásy.
m POZOR! Nikdy nepoužívejte ohnuté nebo prasklé
pilové pásy!
8.12 Držák posuvné tyče (obr. 14)
Držák posuvné tyče (60) je předmontován na podstav-
ci stroje. Není-li posuvná tyč (29) používaná, musí být
vždy uložena v držáku.
8.13 Výměna stolní vložky (obr. 15)
Při opotřebení nebo poškození vložky je nutno vyměnit
stolní vložku (6), jinak hrozí zvýšené nebezpečí zranění.
• Vyjměte opotřebenou stolní vložku (6) směrem na-
horu.
• Montáž nové stolní vložky probíhá v opačném po-
řadí.
8.14 Výměna pilového pásu (obr. 1a+1b+16)
• Vedení pilového pásu (5) nastavte na cca polovinu
výšky mezi stolem pily (7) a podstavcem stroje (18).
• Povolte pojistky víka (12) a otevřete boční víko (13).
• Odstraňte šroub M6x35 (36) se dvěma příložkami
(37) a maticí (38) ze stolu. (Obr. 3)
• Pilový pás (26) povolte otáčením upínacího šroubu
(1) proti směru pohybu hodinových ručiček.
