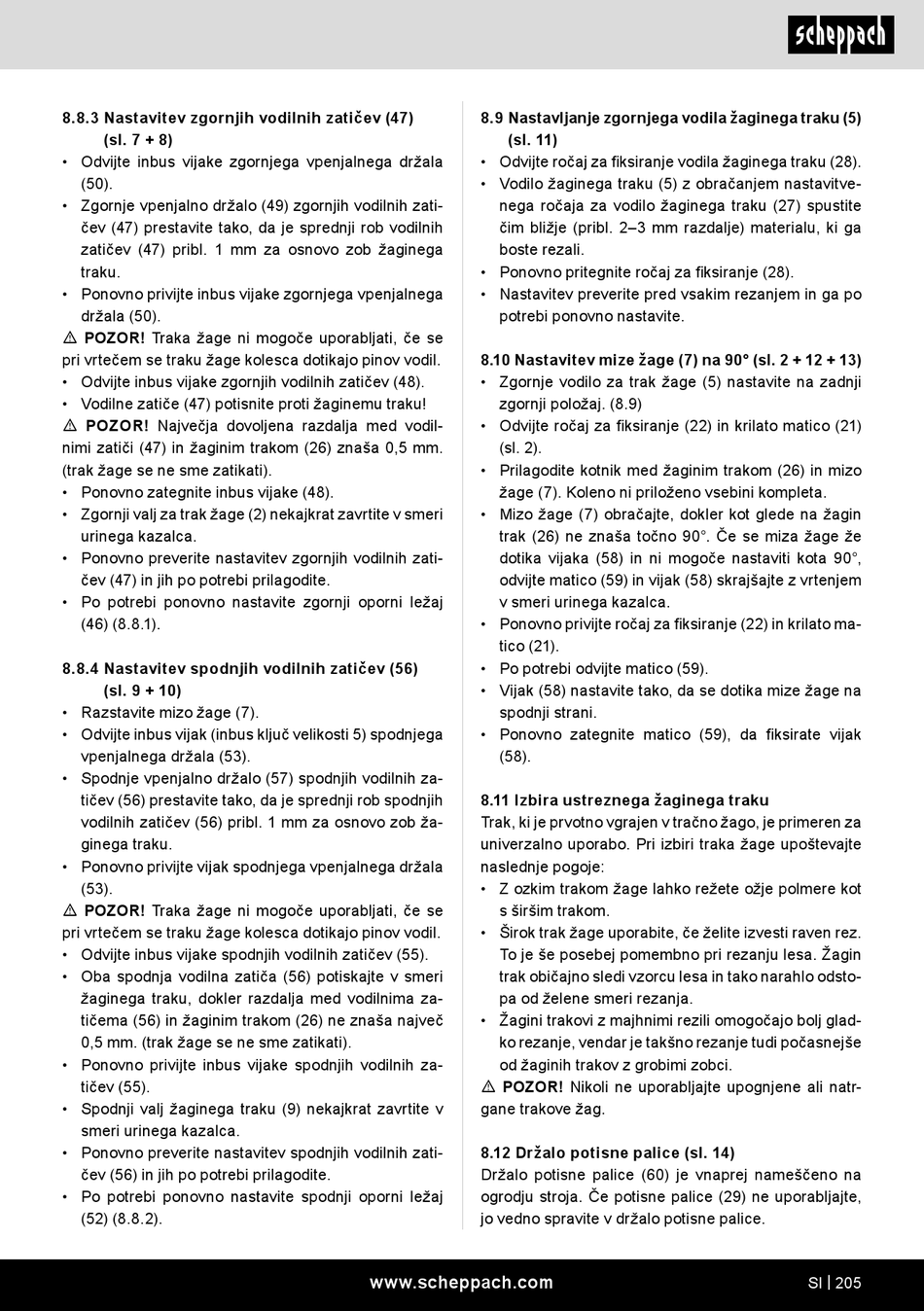

Scheppach HBS30 Original Bedienungsanleitung Seite 205

8.8.3 Nastavitev zgornjih vodilnih zatičev (47)
(sl. 7 + 8)
• Odvijte inbus vijake zgornjega vpenjalnega držala
(50).
• Zgornje vpenjalno držalo (49) zgornjih vodilnih zati-
čev (47) prestavite tako, da je sprednji rob vodilnih
zatičev (47) pribl. 1 mm za osnovo zob žaginega
traku.
• Ponovno privijte inbus vijake zgornjega vpenjalnega
držala (50).
m POZOR! Traka žage ni mogoče uporabljati, če se
pri vrtečem se traku žage kolesca dotikajo pinov vodil.
• Odvijte inbus vijake zgornjih vodilnih zatičev (48).
• Vodilne zatiče (47) potisnite proti žaginemu traku!
m POZOR! Največja dovoljena razdalja med vodil-
nimi zatiči (47) in žaginim trakom (26) znaša 0,5 mm.
(trak žage se ne sme zatikati).
• Ponovno zategnite inbus vijake (48).
• Zgornji valj za trak žage (2) nekajkrat zavrtite v smeri
urinega kazalca.
• Ponovno preverite nastavitev zgornjih vodilnih zati-
čev (47) in jih po potrebi prilagodite.
• Po potrebi ponovno nastavite zgornji oporni ležaj
(46) (8.8.1).
8.8.4 Nastavitev spodnjih vodilnih zatičev (56)
(sl. 9 + 10)
• Razstavite mizo žage (7).
• Odvijte inbus vijak (inbus ključ velikosti 5) spodnjega
vpenjalnega držala (53).
• Spodnje vpenjalno držalo (57) spodnjih vodilnih za-
tičev (56) prestavite tako, da je sprednji rob spodnjih
vodilnih zatičev (56) pribl. 1 mm za osnovo zob ža-
ginega traku.
• Ponovno privijte vijak spodnjega vpenjalnega držala
(53).
m POZOR! Traka žage ni mogoče uporabljati, če se
pri vrtečem se traku žage kolesca dotikajo pinov vodil.
• Odvijte inbus vijake spodnjih vodilnih zatičev (55).
• Oba spodnja vodilna zatiča (56) potiskajte v smeri
žaginega traku, dokler razdalja med vodilnima za-
tičema (56) in žaginim trakom (26) ne znaša največ
0,5 mm. (trak žage se ne sme zatikati).
• Ponovno privijte inbus vijake spodnjih vodilnih za-
tičev (55).
• Spodnji valj žaginega traku (9) nekajkrat zavrtite v
smeri urinega kazalca.
• Ponovno preverite nastavitev spodnjih vodilnih zati-
čev (56) in jih po potrebi prilagodite.
• Po potrebi ponovno nastavite spodnji oporni ležaj
(52) (8.8.2).
8.9 Nastavljanje zgornjega vodila žaginega traku (5)
(sl. 11)
• Odvijte ročaj za fiksiranje vodila žaginega traku (28).
• Vodilo žaginega traku (5) z obračanjem nastavitve-
nega ročaja za vodilo žaginega traku (27) spustite
čim bližje (pribl. 2–3 mm razdalje) materialu, ki ga
boste rezali.
• Ponovno pritegnite ročaj za fiksiranje (28).
• Nastavitev preverite pred vsakim rezanjem in ga po
potrebi ponovno nastavite.
8.10 Nastavitev mize žage (7) na 90° (sl. 2 + 12 + 13)
• Zgornje vodilo za trak žage (5) nastavite na zadnji
zgornji položaj. (8.9)
• Odvijte ročaj za fiksiranje (22) in krilato matico (21)
(sl. 2).
• Prilagodite kotnik med žaginim trakom (26) in mizo
žage (7). Koleno ni priloženo vsebini kompleta.
• Mizo žage (7) obračajte, dokler kot glede na žagin
trak (26) ne znaša točno 90°. Če se miza žage že
dotika vijaka (58) in ni mogoče nastaviti kota 90°,
odvijte matico (59) in vijak (58) skrajšajte z vrtenjem
v smeri urinega kazalca.
• Ponovno privijte ročaj za fiksiranje (22) in krilato ma-
tico (21).
• Po potrebi odvijte matico (59).
• Vijak (58) nastavite tako, da se dotika mize žage na
spodnji strani.
• Ponovno zategnite matico (59), da fiksirate vijak
(58).
8.11 Izbira ustreznega žaginega traku
Trak, ki je prvotno vgrajen v tračno žago, je primeren za
univerzalno uporabo. Pri izbiri traka žage upoštevajte
naslednje pogoje:
• Z ozkim trakom žage lahko režete ožje polmere kot
s širšim trakom.
• Širok trak žage uporabite, če želite izvesti raven rez.
To je še posebej pomembno pri rezanju lesa. Žagin
trak običajno sledi vzorcu lesa in tako narahlo odsto-
pa od želene smeri rezanja.
• Žagini trakovi z majhnimi rezili omogočajo bolj glad-
ko rezanje, vendar je takšno rezanje tudi počasnejše
od žaginih trakov z grobimi zobci.
m POZOR! Nikoli ne uporabljajte upognjene ali natr-
gane trakove žag.
8.12 Držalo potisne palice (sl. 14)
Držalo potisne palice (60) je vnaprej nameščeno na
ogrodju stroja. Če potisne palice (29) ne uporabljajte,
jo vedno spravite v držalo potisne palice.
