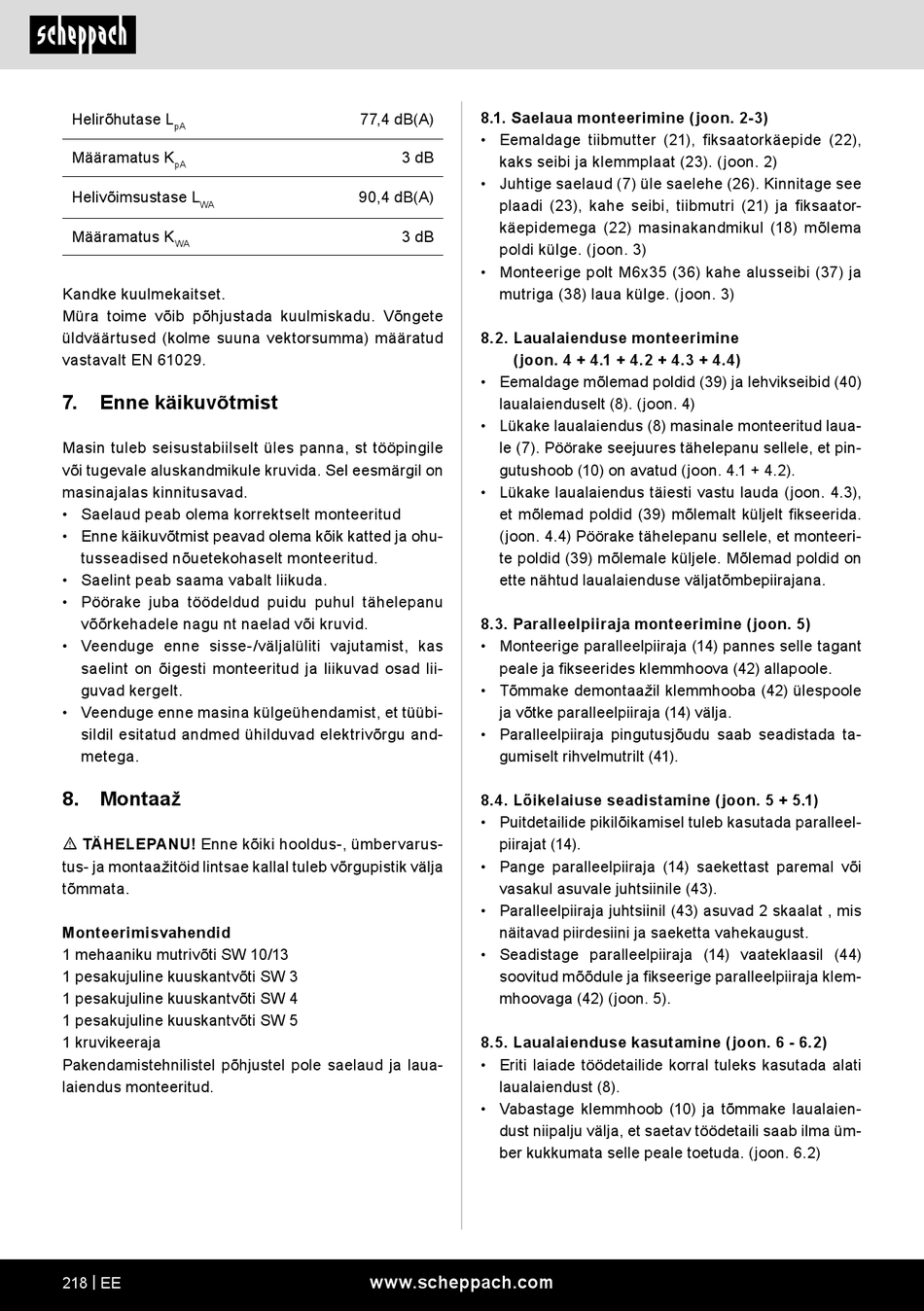

Scheppach HBS30 Original Bedienungsanleitung Seite 218

Helirõhutase L
pA
Määramatus K
pA
Helivõimsustase L
WA
Määramatus K
WA
Kandke kuulmekaitset.
Müra toime võib põhjustada kuulmiskadu. Võngete
üldväärtused (kolme suuna vektorsumma) määratud
vastavalt EN 61029.
7. Enne käikuvõtmist
Masin tuleb seisustabiilselt üles panna, st tööpingile
või tugevale aluskandmikule kruvida. Sel eesmärgil on
masinajalas kinnitusavad.
• Saelaud peab olema korrektselt monteeritud
• Enne käikuvõtmist peavad olema kõik katted ja ohu-
tusseadised nõuetekohaselt monteeritud.
• Saelint peab saama vabalt liikuda.
• Pöörake juba töödeldud puidu puhul tähelepanu
võõrkehadele nagu nt naelad või kruvid.
• Veenduge enne sisse-/väljalüliti vajutamist, kas
saelint on õigesti monteeritud ja liikuvad osad lii-
guvad kergelt.
• Veenduge enne masina külgeühendamist, et tüübi-
sildil esitatud andmed ühilduvad elektrivõrgu and-
metega.
8. Montaaž
m TÄHELEPANU! Enne kõiki hooldus-, ümbervarus-
tus- ja montaažitöid lintsae kallal tuleb võrgupistik välja
tõmmata.
Monteerimisvahendid
1 mehaaniku mutrivõti SW 10/13
1 pesakujuline kuuskantvõti SW 3
1 pesakujuline kuuskantvõti SW 4
1 pesakujuline kuuskantvõti SW 5
1 kruvikeeraja
Pakendamistehnilistel põhjustel pole saelaud ja laua-
laiendus monteeritud.
218 | EE
8.1. Saelaua monteerimine (joon. 2-3)
77,4 dB(A)
• Eemaldage tiibmutter (21), fiksaatorkäepide (22),
3 dB
kaks seibi ja klemmplaat (23). (joon. 2)
• Juhtige saelaud (7) üle saelehe (26). Kinnitage see
90,4 dB(A)
plaadi (23), kahe seibi, tiibmutri (21) ja fiksaator-
käepidemega (22) masinakandmikul (18) mõlema
3 dB
poldi külge. (joon. 3)
• Monteerige polt M6x35 (36) kahe alusseibi (37) ja
mutriga (38) laua külge. (joon. 3)
8.2. Laualaienduse monteerimine
(joon. 4 + 4.1 + 4.2 + 4.3 + 4.4)
• Eemaldage mõlemad poldid (39) ja lehvikseibid (40)
laualaienduselt (8). (joon. 4)
• Lükake laualaiendus (8) masinale monteeritud laua-
le (7). Pöörake seejuures tähelepanu sellele, et pin-
gutushoob (10) on avatud (joon. 4.1 + 4.2).
• Lükake laualaiendus täiesti vastu lauda (joon. 4.3),
et mõlemad poldid (39) mõlemalt küljelt fikseerida.
(joon. 4.4) Pöörake tähelepanu sellele, et monteeri-
te poldid (39) mõlemale küljele. Mõlemad poldid on
ette nähtud laualaienduse väljatõmbepiirajana.
8.3. Paralleelpiiraja monteerimine (joon. 5)
• Monteerige paralleelpiiraja (14) pannes selle tagant
peale ja fikseerides klemmhoova (42) allapoole.
• Tõmmake demontaažil klemmhooba (42) ülespoole
ja võtke paralleelpiiraja (14) välja.
• Paralleelpiiraja pingutusjõudu saab seadistada ta-
gumiselt rihvelmutrilt (41).
8.4. Lõikelaiuse seadistamine (joon. 5 + 5.1)
• Puitdetailide pikilõikamisel tuleb kasutada paralleel-
piirajat (14).
• Pange paralleelpiiraja (14) saekettast paremal või
vasakul asuvale juhtsiinile (43).
• Paralleelpiiraja juhtsiinil (43) asuvad 2 skaalat , mis
näitavad piirdesiini ja saeketta vahekaugust.
• Seadistage paralleelpiiraja (14) vaateklaasil (44)
soovitud mõõdule ja fikseerige paralleelpiiraja klem-
mhoovaga (42) (joon. 5).
8.5. Laualaienduse kasutamine (joon. 6 - 6.2)
• Eriti laiade töödetailide korral tuleks kasutada alati
laualaiendust (8).
• Vabastage klemmhoob (10) ja tõmmake laualaien-
dust niipalju välja, et saetav töödetaili saab ilma üm-
ber kukkumata selle peale toetuda. (joon. 6.2)
