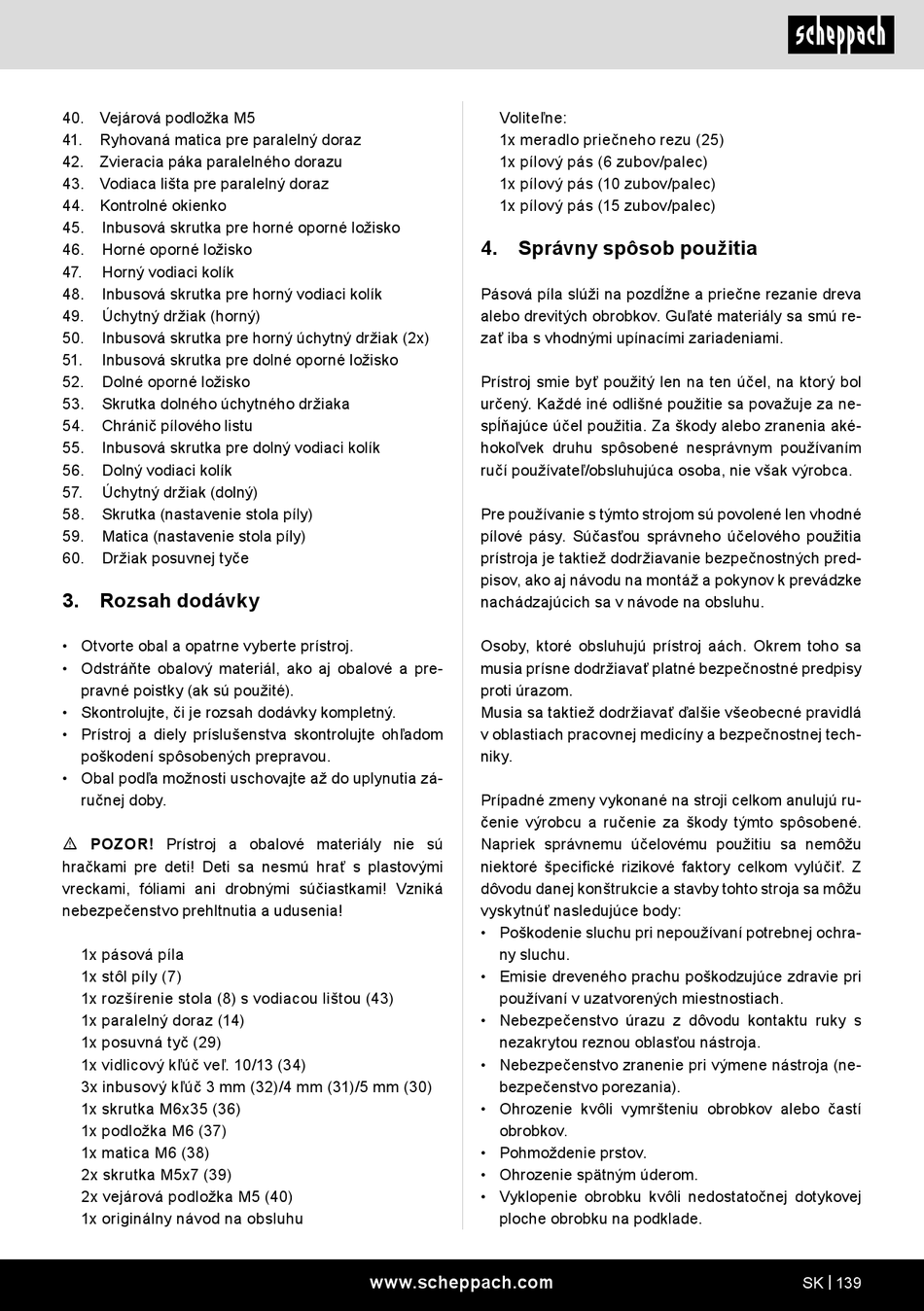

Scheppach HBS30 Original Bedienungsanleitung Seite 139

40. Vejárová podložka M5
41. Ryhovaná matica pre paralelný doraz
42. Zvieracia páka paralelného dorazu
43. Vodiaca lišta pre paralelný doraz
44. Kontrolné okienko
45. Inbusová skrutka pre horné oporné ložisko
46. Horné oporné ložisko
47. Horný vodiaci kolík
48. Inbusová skrutka pre horný vodiaci kolík
49. Úchytný držiak (horný)
50. Inbusová skrutka pre horný úchytný držiak (2x)
51. Inbusová skrutka pre dolné oporné ložisko
52. Dolné oporné ložisko
53. Skrutka dolného úchytného držiaka
54. Chránič pílového listu
55. Inbusová skrutka pre dolný vodiaci kolík
56. Dolný vodiaci kolík
57. Úchytný držiak (dolný)
58. Skrutka (nastavenie stola píly)
59. Matica (nastavenie stola píly)
60. Držiak posuvnej tyče
3. Rozsah dodávky
• Otvorte obal a opatrne vyberte prístroj.
• Odstráňte obalový materiál, ako aj obalové a pre-
pravné poistky (ak sú použité).
• Skontrolujte, či je rozsah dodávky kompletný.
• Prístroj a diely príslušenstva skontrolujte ohľadom
poškodení spôsobených prepravou.
• Obal podľa možnosti uschovajte až do uplynutia zá-
ručnej doby.
m POZOR! Prístroj a obalové materiály nie sú
hračkami pre deti! Deti sa nesmú hrať s plastovými
vreckami, fóliami ani drobnými súčiastkami! Vzniká
nebezpečenstvo prehltnutia a udusenia!
1x pásová píla
1x stôl píly (7)
1x rozšírenie stola (8) s vodiacou lištou (43)
1x paralelný doraz (14)
1x posuvná tyč (29)
1x vidlicový kľúč veľ. 10/13 (34)
3x inbusový kľúč 3 mm (32)/4 mm (31)/5 mm (30)
1x skrutka M6x35 (36)
1x podložka M6 (37)
1x matica M6 (38)
2x skrutka M5x7 (39)
2x vejárová podložka M5 (40)
1x originálny návod na obsluhu
Voliteľne:
1x meradlo priečneho rezu (25)
1x pílový pás (6 zubov/palec)
1x pílový pás (10 zubov/palec)
1x pílový pás (15 zubov/palec)
4. Správny spôsob použitia
Pásová píla slúži na pozdĺžne a priečne rezanie dreva
alebo drevitých obrobkov. Guľaté materiály sa smú re-
zať iba s vhodnými upínacími zariadeniami.
Prístroj smie byť použitý len na ten účel, na ktorý bol
určený. Každé iné odlišné použitie sa považuje za ne-
spĺňajúce účel použitia. Za škody alebo zranenia aké-
hokoľvek druhu spôsobené nesprávnym používaním
ručí používateľ/obsluhujúca osoba, nie však výrobca.
Pre používanie s týmto strojom sú povolené len vhodné
pílové pásy. Súčasťou správneho účelového použitia
prístroja je taktiež dodržiavanie bezpečnostných pred-
pisov, ako aj návodu na montáž a pokynov k prevádzke
nachádzajúcich sa v návode na obsluhu.
Osoby, ktoré obsluhujú prístroj aách. Okrem toho sa
musia prísne dodržiavať platné bezpečnostné predpisy
proti úrazom.
Musia sa taktiež dodržiavať ďalšie všeobecné pravidlá
v oblastiach pracovnej medicíny a bezpečnostnej tech-
niky.
Prípadné zmeny vykonané na stroji celkom anulujú ru-
čenie výrobcu a ručenie za škody týmto spôsobené.
Napriek správnemu účelovému použitiu sa nemôžu
niektoré špecifické rizikové faktory celkom vylúčiť. Z
dôvodu danej konštrukcie a stavby tohto stroja sa môžu
vyskytnúť nasledujúce body:
• Poškodenie sluchu pri nepoužívaní potrebnej ochra-
ny sluchu.
• Emisie dreveného prachu poškodzujúce zdravie pri
používaní v uzatvorených miestnostiach.
• Nebezpečenstvo úrazu z dôvodu kontaktu ruky s
nezakrytou reznou oblasťou nástroja.
• Nebezpečenstvo zranenie pri výmene nástroja (ne-
bezpečenstvo porezania).
• Ohrozenie kvôli vymršteniu obrobkov alebo častí
obrobkov.
• Pohmoždenie prstov.
• Ohrozenie spätným úderom.
• Vyklopenie obrobku kvôli nedostatočnej dotykovej
ploche obrobku na podklade.
