Seitenansicht - Siemens SIMOVERT MASTERDRIVES Betriebsanleitung

08.2009
Montage
G-Schiene nach EN50035
350 mm

Seitenansicht

G-Schiene nach EN50035
350 mm
Seitenansicht
Siemens AG 6SE7087-6KD50
SIMOVERT MASTERDRIVES
Die Montage des Gerätes erfolgt direkt auf eine Montagefläche. Dafür
benötigen Sie folgende Teile:
♦ G-Schiene nach EN50035 mit Schrauben zur Befestigung oben,
♦ eine Schraube M6 bei Bauform A bis C, zwei Schrauben M6 bei
Bauform D, für die Befestigung unten,
♦ Maßbild für die Bauformen A, B bzw. für die Bauformen C, D.
Montagefläche
Bauform A
Vorderansicht (Ohne Frontabdeckung)

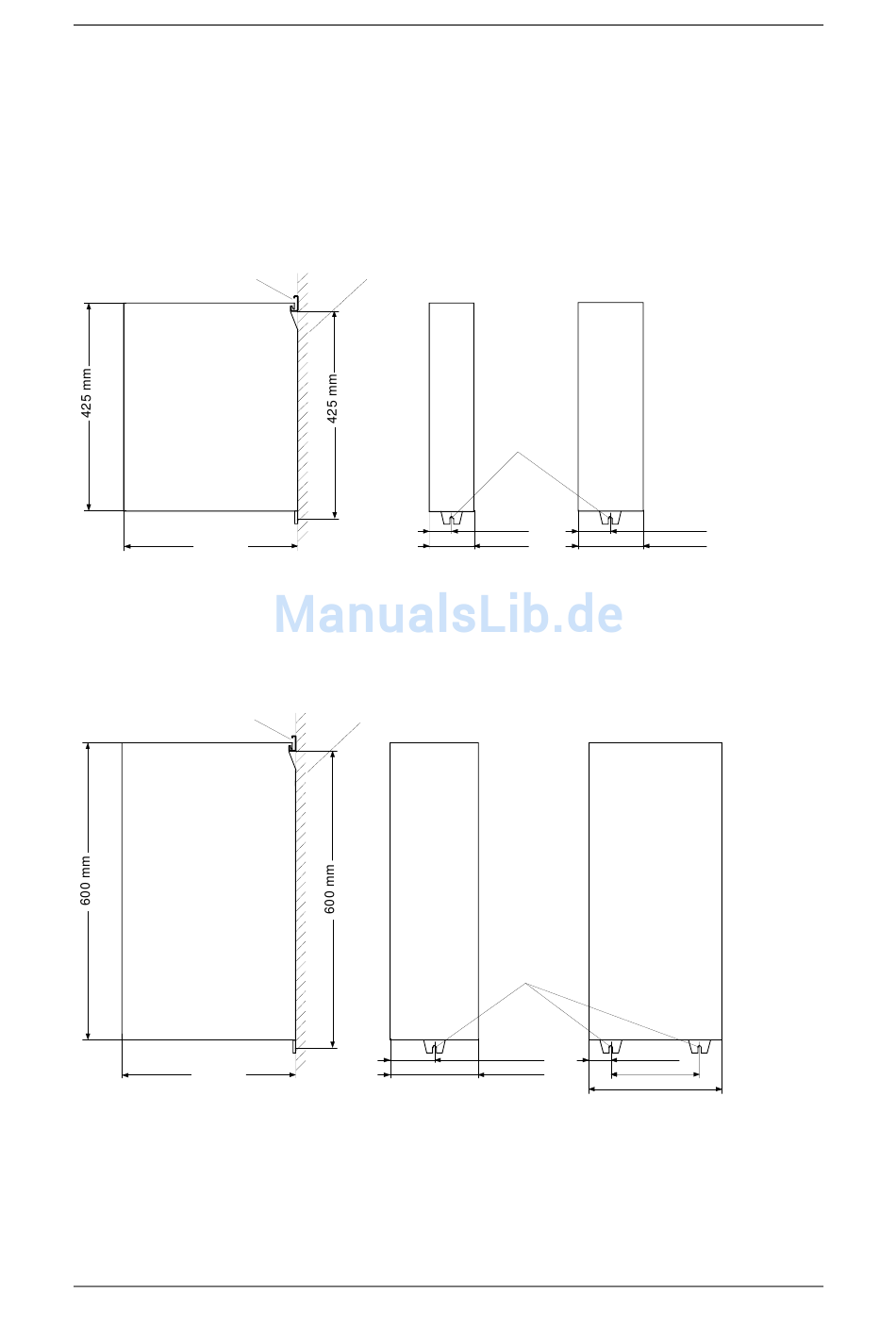

Bild 5-2 Maßbilder Montage Bauformen A, B
Montagefläche
Bauform C
Vorderansicht (Ohne Frontabdeckung)
Bild 5-3 Maßbilder Montage Bauformen C, D
Betriebsanleitung
Aussparungen für
Schrauben M6
45 mm
90 mm
Bauform B
Aussparungen für
Schrauben M6
90 mm 45 mm
180 mm 180 mm
270 mm
Bauform D
Montage
67,5 mm
135 mm
5-3
