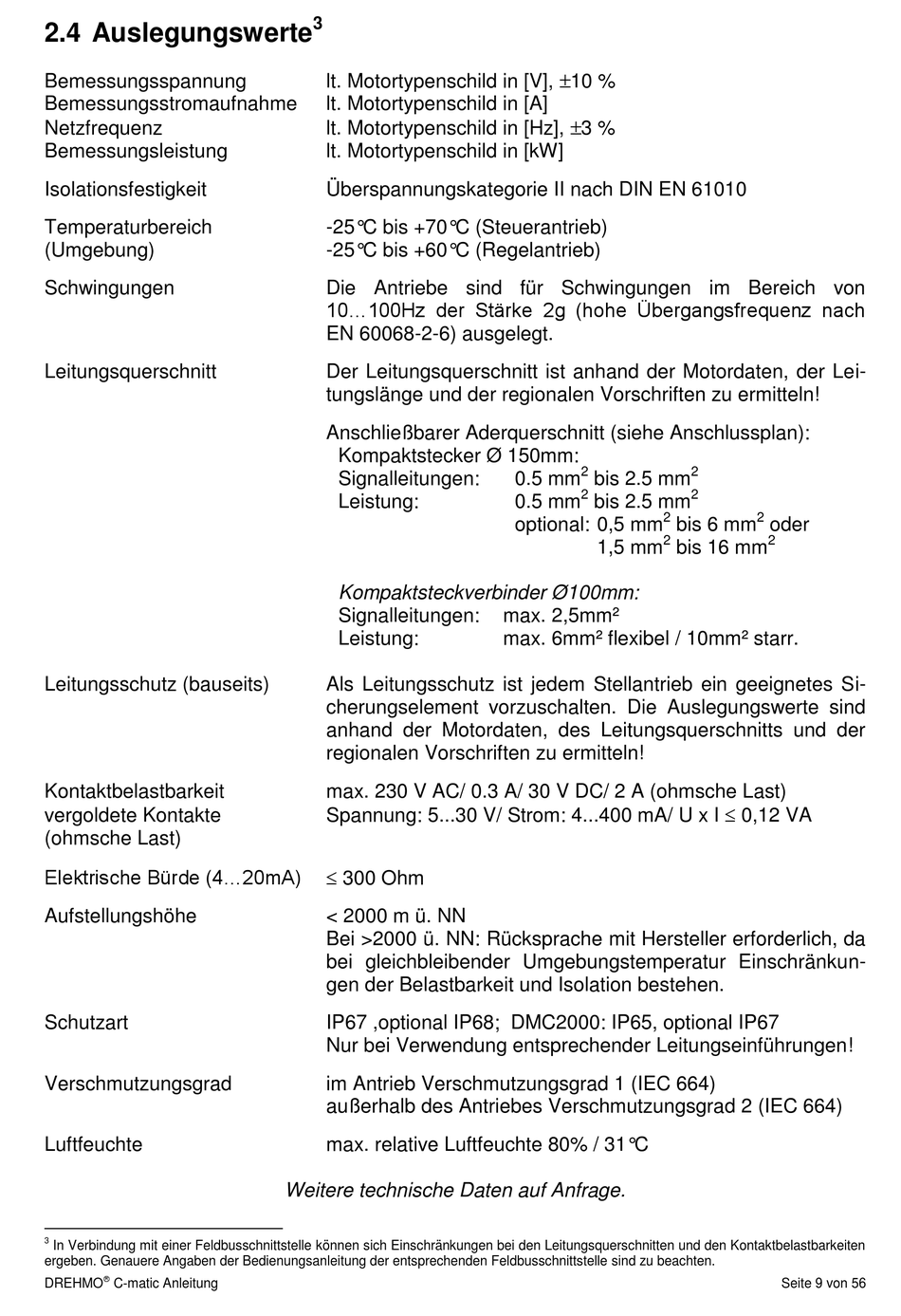

2.4 Auslegungswerte

Bemessungsspannung
Bemessungsstromaufnahme
Netzfrequenz
Bemessungsleistung
Isolationsfestigkeit
Temperaturbereich
(Umgebung)
Schwingungen
Leitungsquerschnitt
Leitungsschutz (bauseits)
Kontaktbelastbarkeit
vergoldete Kontakte
(ohmsche Last)
Elektrische Bürde (4...20mA)
Aufstellungshöhe
Schutzart
Verschmutzungsgrad
Luftfeuchte
3
In Verbindung mit einer Feldbusschnittstelle können sich Einschränkungen bei den Leitungsquerschnitten und den Kontaktbelastbarkeiten
ergeben. Genauere Angaben der Bedienungsanleitung der entsprechenden Feldbusschnittstelle sind zu beachten.

DREHMO C-matic Anleitung
3
lt. Motortypenschild in [V], 10 %
lt. Motortypenschild in [A]
lt. Motortypenschild in [Hz], 3 %
lt. Motortypenschild in [kW]
Überspannungskategorie II nach DIN EN 61010
-25°C bis +70°C (Steuerantrieb)
-25°C bis +60°C (Regelantrieb)
Die Antriebe sind für Schwingungen im Bereich von
10...100Hz der Stärke 2g (hohe Übergangsfrequenz nach
EN 60068-2-6) ausgelegt.
Der Leitungsquerschnitt ist anhand der Motordaten, der Lei-
tungslänge und der regionalen Vorschriften zu ermitteln!
Anschließbarer Aderquerschnitt (siehe Anschlussplan):
Kompaktstecker Ø 150mm:
Signalleitungen:
Leistung:
Kompaktsteckverbinder Ø100mm:
Signalleitungen:
Leistung:
Als Leitungsschutz ist jedem Stellantrieb ein geeignetes Si-
cherungselement vorzuschalten. Die Auslegungswerte sind
anhand der Motordaten, des Leitungsquerschnitts und der
regionalen Vorschriften zu ermitteln!
max. 230 V AC/ 0.3 A/ 30 V DC/ 2 A (ohmsche Last)
Spannung: 5...30 V/ Strom: 4...400 mA/ U x I  0,12 VA
 300 Ohm
< 2000 m ü. NN
Bei >2000 ü. NN: Rücksprache mit Hersteller erforderlich, da
bei gleichbleibender Umgebungstemperatur Einschränkun-
gen der Belastbarkeit und Isolation bestehen.
IP67 ,optional IP68; DMC2000: IP65, optional IP67
Nur bei Verwendung entsprechender Leitungseinführungen!
im Antrieb Verschmutzungsgrad 1 (IEC 664)
außerhalb des Antriebes Verschmutzungsgrad 2 (IEC 664)
max. relative Luftfeuchte 80% / 31°C
Weitere technische Daten auf Anfrage.
2
0.5 mm bis 2.5 mm
2
0.5 mm bis 2.5 mm
2
optional: 0,5 mm
2
1,5 mm
max. 2,5mm²
max. 6mm² flexibel / 10mm² starr.
2
2
2
bis 6 mm oder
2
bis 16 mm
Seite 9 von 56
