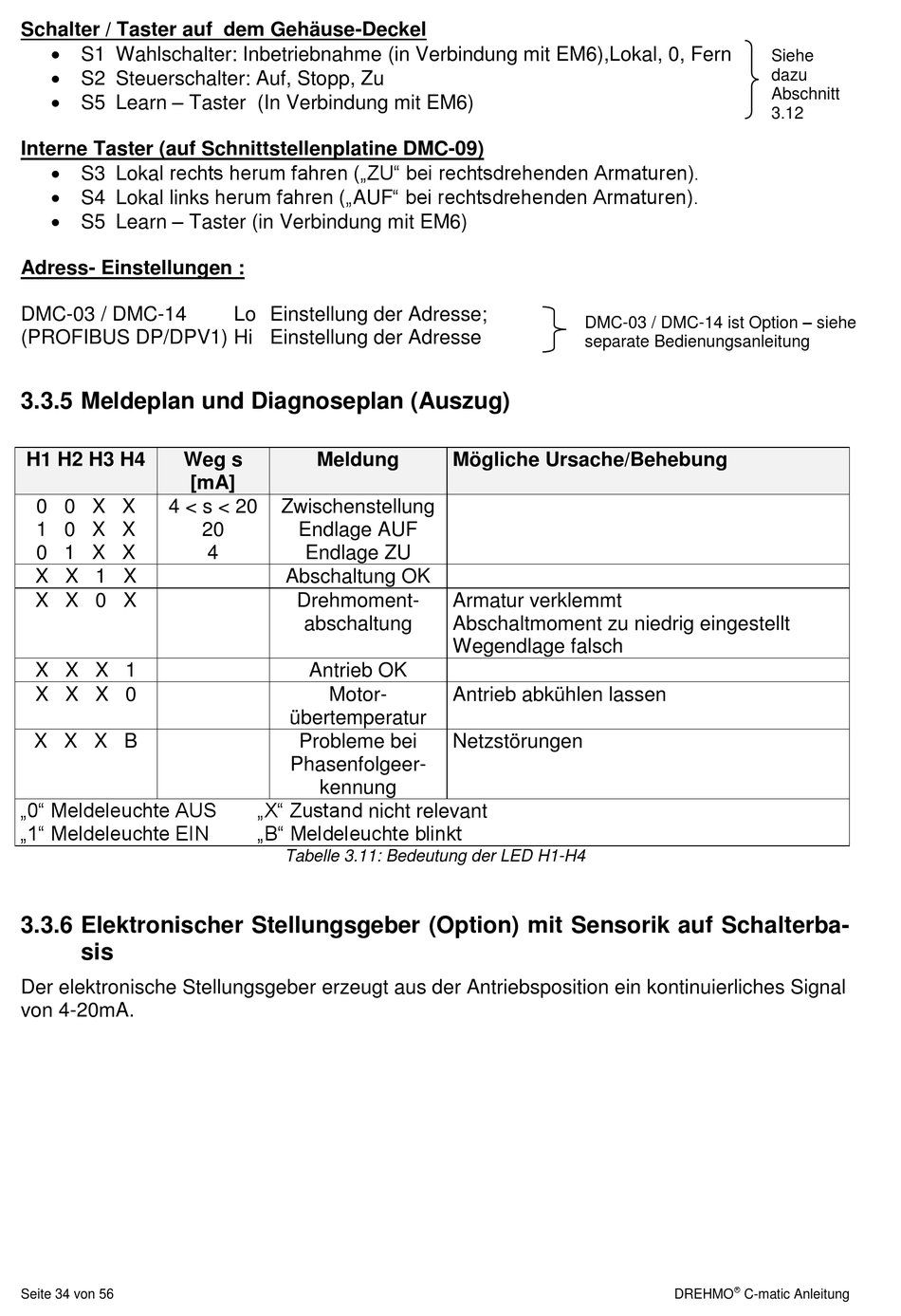

Meldeplan Und Diagnoseplan (Auszug); Elektronischer Stellungsgeber (Option) Mit Sensorik Auf Schalterbasis - Drehmo C-matic Betriebsanleitung

Schalter / Taster auf dem Gehäuse-Deckel
 S1 Wahlschalter: Inbetriebnahme (in Verbindung mit EM6),Lokal, 0, Fern
 S2 Steuerschalter: Auf, Stopp, Zu
 S5 Learn – Taster (In Verbindung mit EM6)
Interne Taster (auf Schnittstellenplatine DMC-09)
 S3 Lokal rechts herum fahren („ZU" bei rechtsdrehenden Armaturen).
 S4 Lokal links herum fahren („AUF" bei rechtsdrehenden Armaturen).
 S5 Learn – Taster (in Verbindung mit EM6)
Adress- Einstellungen :
DMC-03 / DMC-14
(PROFIBUS DP/DPV1) Hi Einstellung der Adresse

3.3.5 Meldeplan und Diagnoseplan (Auszug)

H1 H2 H3 H4 Weg s
0 0 X X 4 < s < 20
1 0 X X
0 1 X X
X X 1 X
X X 0 X
X X X 1
X X X 0
X X X B
„0" Meldeleuchte AUS
„1" Meldeleuchte EIN
3.3.6 Elektronischer Stellungsgeber (Option) mit Sensorik auf Schalterba-
sis
Der elektronische Stellungsgeber erzeugt aus der Antriebsposition ein kontinuierliches Signal
von 4-20mA.
Seite 34 von 56
Lo Einstellung der Adresse;
Meldung
[mA]
Zwischenstellung
20 Endlage AUF
4 Endlage ZU
Abschaltung OK
Drehmoment-
abschaltung
Antrieb OK
Motor-
übertemperatur
Probleme bei
Phasenfolgeer-
kennung
„X" Zustand nicht relevant
„B" Meldeleuchte blinkt
Tabelle 3.11: Bedeutung der LED H1-H4
DMC-03 / DMC-14 ist Option – siehe
separate Bedienungsanleitung
Mögliche Ursache/Behebung
Armatur verklemmt
Abschaltmoment zu niedrig eingestellt
Wegendlage falsch
Antrieb abkühlen lassen
Netzstörungen
Siehe
dazu
Abschnitt
3.12

