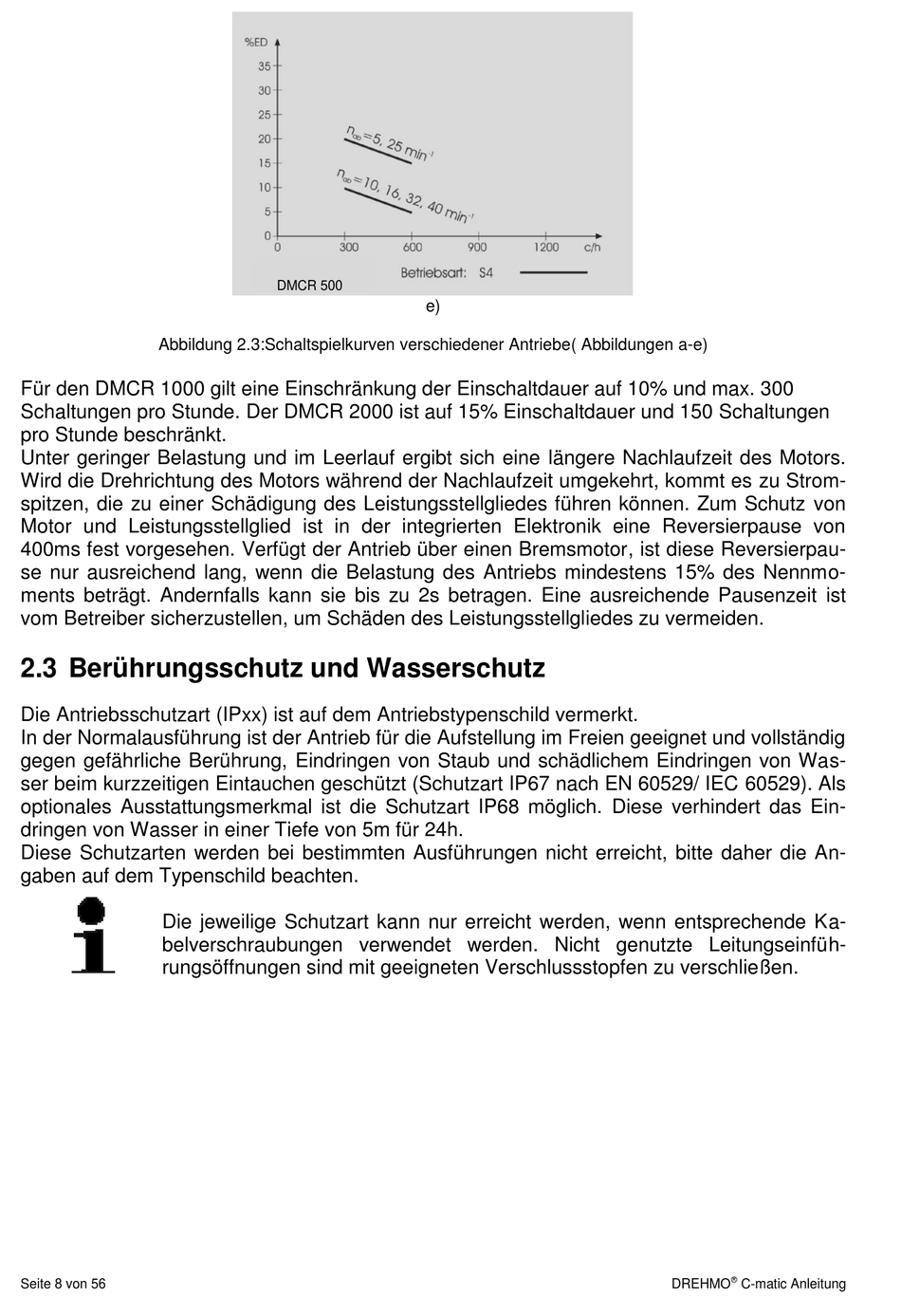

Abbildung 2.3:Schaltspielkurven verschiedener Antriebe( Abbildungen a-e)
Für den DMCR 1000 gilt eine Einschränkung der Einschaltdauer auf 10% und max. 300
Schaltungen pro Stunde. Der DMCR 2000 ist auf 15% Einschaltdauer und 150 Schaltungen
pro Stunde beschränkt.
Unter geringer Belastung und im Leerlauf ergibt sich eine längere Nachlaufzeit des Motors.
Wird die Drehrichtung des Motors während der Nachlaufzeit umgekehrt, kommt es zu Strom-
spitzen, die zu einer Schädigung des Leistungsstellgliedes führen können. Zum Schutz von
Motor und Leistungsstellglied ist in der integrierten Elektronik eine Reversierpause von
400ms fest vorgesehen. Verfügt der Antrieb über einen Bremsmotor, ist diese Reversierpau-
se nur ausreichend lang, wenn die Belastung des Antriebs mindestens 15% des Nennmo-
ments beträgt. Andernfalls kann sie bis zu 2s betragen. Eine ausreichende Pausenzeit ist
vom Betreiber sicherzustellen, um Schäden des Leistungsstellgliedes zu vermeiden.
2.3 Berührungsschutz und Wasserschutz
Die Antriebsschutzart (IPxx) ist auf dem Antriebstypenschild vermerkt.
In der Normalausführung ist der Antrieb für die Aufstellung im Freien geeignet und vollständig
gegen gefährliche Berührung, Eindringen von Staub und schädlichem Eindringen von Was-
ser beim kurzzeitigen Eintauchen geschützt (Schutzart IP67 nach EN 60529/ IEC 60529). Als
optionales Ausstattungsmerkmal ist die Schutzart IP68 möglich. Diese verhindert das Ein-
dringen von Wasser in einer Tiefe von 5m für 24h.
Diese Schutzarten werden bei bestimmten Ausführungen nicht erreicht, bitte daher die An-
gaben auf dem Typenschild beachten.
Die jeweilige Schutzart kann nur erreicht werden, wenn entsprechende Ka-
belverschraubungen verwendet werden. Nicht genutzte Leitungseinfüh-
rungsöffnungen sind mit geeigneten Verschlussstopfen zu verschließen.
Seite 8 von 56
DMCR 500
e)

DREHMO C-matic Anleitung
