3.3 Integrierte elektrische Steuerung

3.3.1 Ansicht Steuerung C-matic mit konventionellen Weg- und Drehmo-
Schaltern
Potentiometer für
Wegerfassung

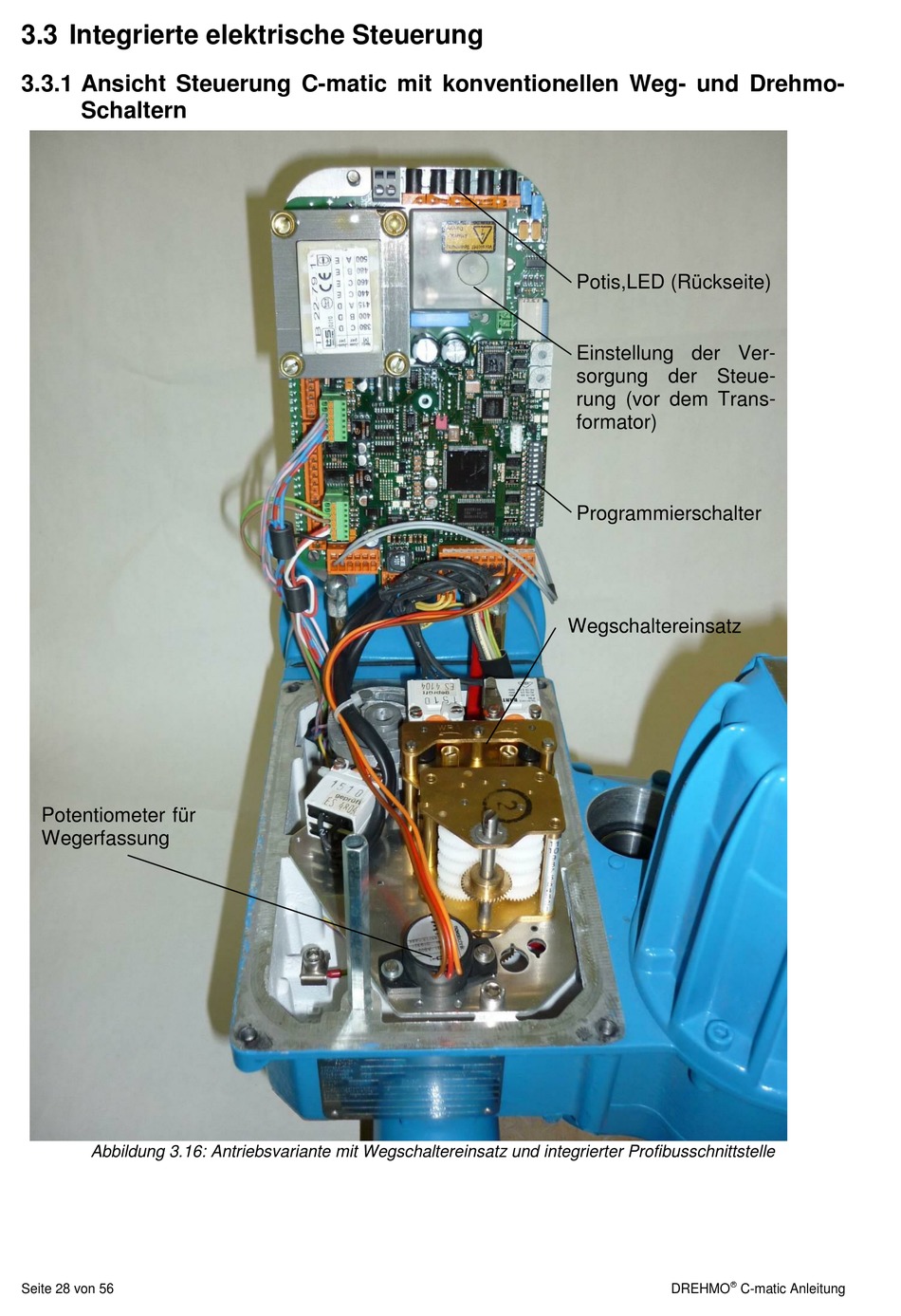

Abbildung 3.16: Antriebsvariante mit Wegschaltereinsatz und integrierter Profibusschnittstelle
Seite 28 von 56
Potis,LED (Rückseite)
Einstellung der Ver-
sorgung der Steue-
rung (vor dem Trans-
formator)
Programmierschalter
Wegschaltereinsatz

DREHMO C-matic Anleitung
