Drehmoment für Rechtslauf:
 Schraube 5 lösen
 Schaltnocken 4 gegen Pfeil 3 auf den gewünschten Drehmomentwert einstellen.
 Schraube 5 festziehen
Drehmoment für Linkslauf:
 Schraube 1 lösen
 Schaltnocken 2 gegen Pfeil 3 auf den gewünschten Drehmomentwert einstellen.
 Schraube 1 festziehen

3.2.5 Elektronische Stellungsanzeige

Antriebe der Gerätefamilie C-matic können mit einer LCD Anzeigeneinheit ausgerüstet sein.
Die Anzeige stellt die aktuelle Antriebsstellung in prozentualer Skalierung zwischen Endlage
Zu (0%) und Endlage Auf (100%) dar. Der angezeigte Stellungswert wird aus dem intern ge-
nerierten 4 bis 20mA Istwert Signal abgeleitet. Dieses Stromsignal ist bei einigen Gerätevari-
anten am Steuerstecker aufgelegt (siehe Anschlußplan).
Neben der Stellungsinformation werden folgende Zusatzinformationen angezeigt:
 Beim Anlegen der Betriebsspannung und dem damit verbundenen Start des
µ-Controllerprogramms erscheint in der Anzeige für ca. drei Sekunden die aktuelle
Firmwareversion.
 Im Falle einer offenen Stromschleife des erforderlichen 4...20mA Istwert-Signals wird
der Fehlercode E1 angezeigt.
3 LEDs für die
Meldeleuchten
„µC-Blinker"
Jumper
Die drei kleinen farbigen LEDs dienen - wie die Meldeleuchten - der Anzeige der Endlagen
und der Störmeldung gemäß der zugehörigen Symbolik.
Die blinkende LED „µC-Blinker" signalisiert die korrekte Funktion der auf dem µ-Controller
programmierten Ablaufsteuerung.
Die LCD-Einheit ist auf drei Stehbolzen aufgeständert montiert und wie in nachfolgender Ab-
bildung ersichtlich mit zwei Steckverbindern mit der unterliegenden Elektronik verbunden.
Seite 26 von 56

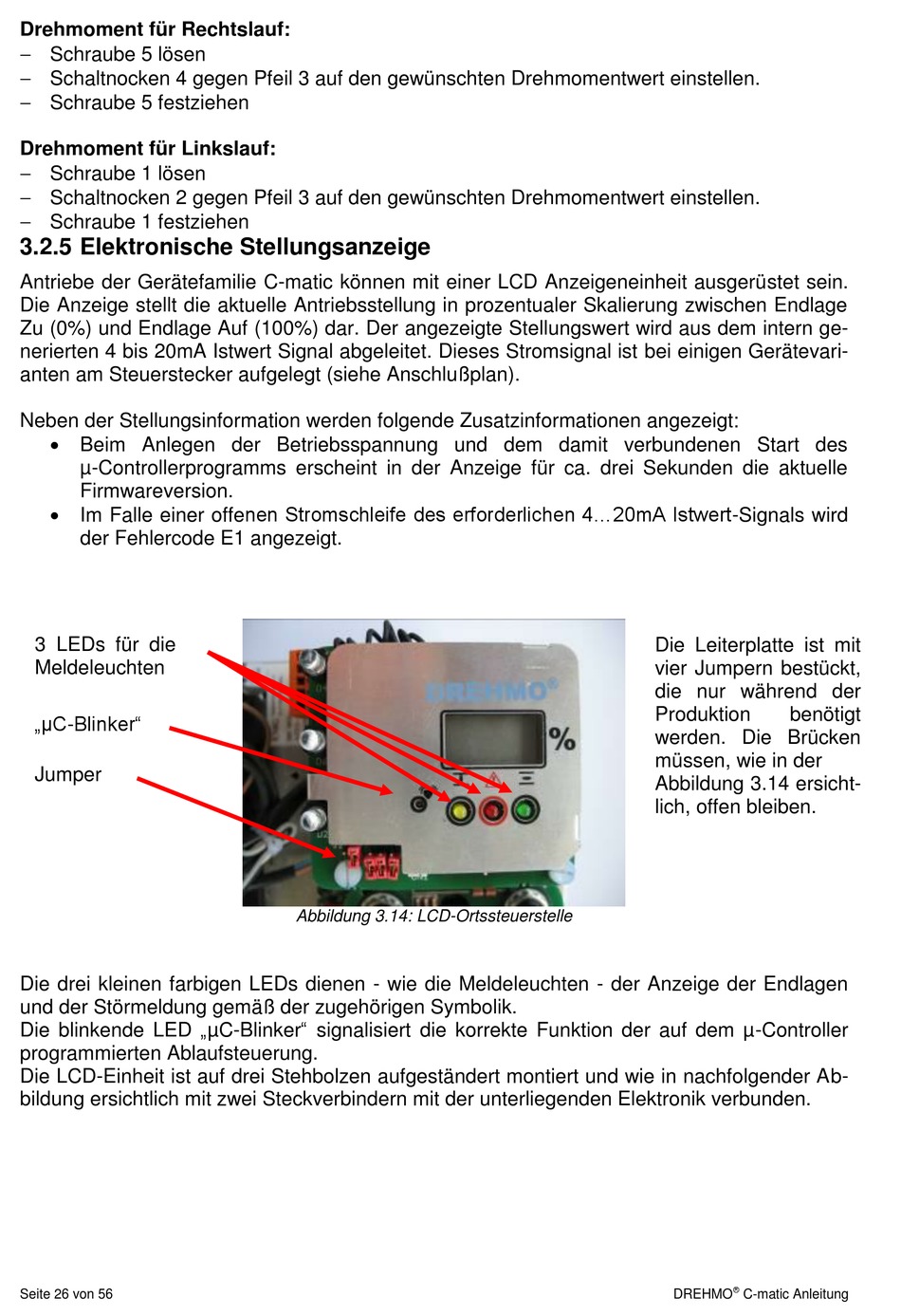

Abbildung 3.14: LCD-Ortssteuerstelle
Die Leiterplatte ist mit
vier Jumpern bestückt,
die nur während der
Produktion benötigt
werden. Die Brücken
müssen, wie in der
Abbildung 3.14 ersicht-
lich, offen bleiben.

