4...20mA
Verbindung

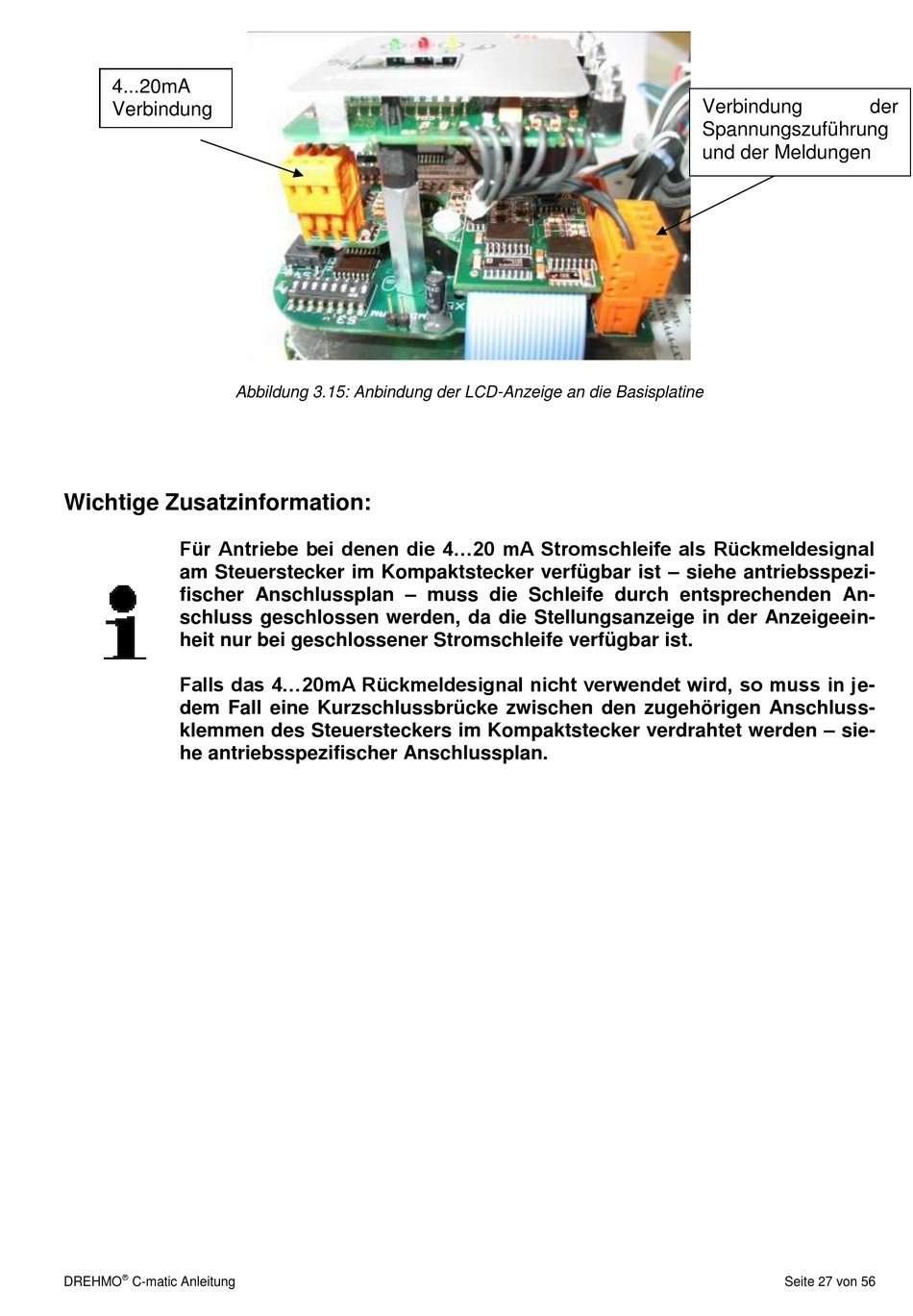

Abbildung 3.15: Anbindung der LCD-Anzeige an die Basisplatine

Wichtige Zusatzinformation:

Für Antriebe bei denen die 4...20 mA Stromschleife als Rückmeldesignal
am Steuerstecker im Kompaktstecker verfügbar ist – siehe antriebsspezi-
fischer Anschlussplan – muss die Schleife durch entsprechenden An-
schluss geschlossen werden, da die Stellungsanzeige in der Anzeigeein-
heit nur bei geschlossener Stromschleife verfügbar ist.
Falls das 4...20mA Rückmeldesignal nicht verwendet wird, so muss in je-
dem Fall eine Kurzschlussbrücke zwischen den zugehörigen Anschluss-
klemmen des Steuersteckers im Kompaktstecker verdrahtet werden – sie-
he antriebsspezifischer Anschlussplan.

DREHMO C-matic Anleitung
Verbindung der
Spannungszuführung
und der Meldungen
Seite 27 von 56
